带侧通接口方形法兰安装传感基座结构

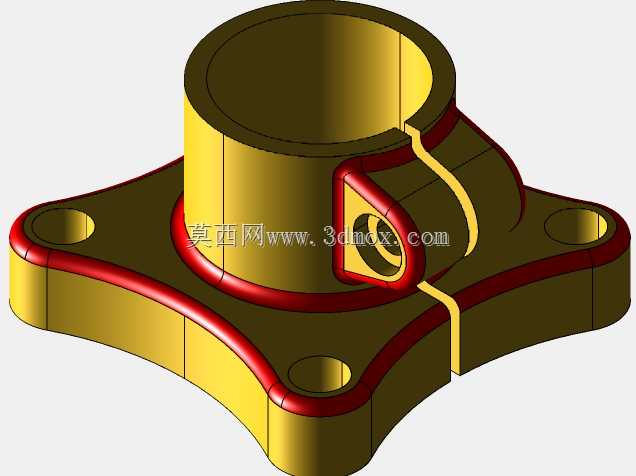

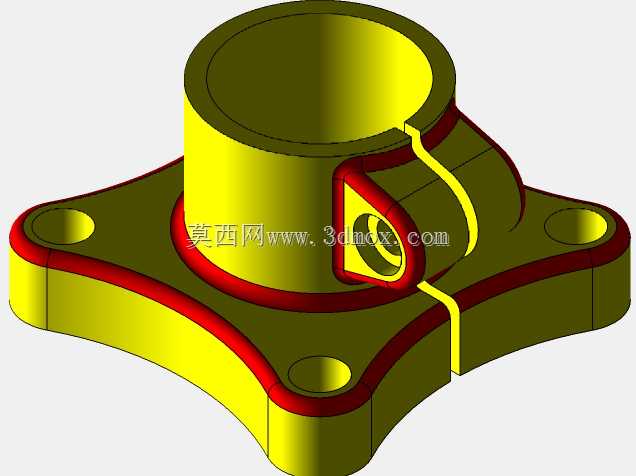

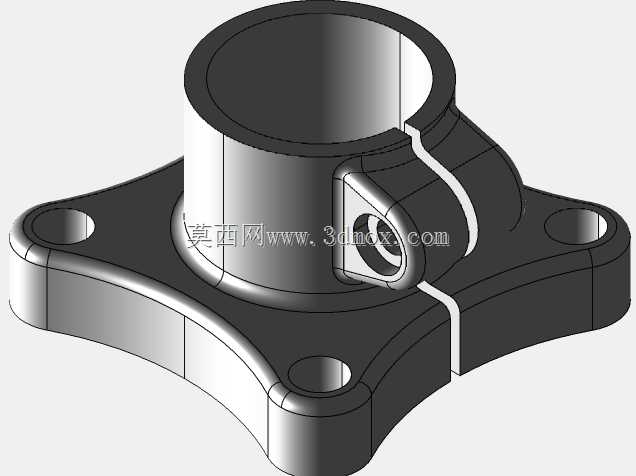

　　这款带侧通接口的方形法兰安装基座，是工业传感检测与流体管路系统中常用的配套安装构件，日常多应用在液压管路压力检测、气动系统流量监测、工业设备工况传感的安装场景中，作为传感器与主通路的连接载体，既要保证介质通路的顺畅密封，也要为传感元件提供稳定的安装定位基准，避免设备运行过程中的振动、管路形变导致传感元件移位或者密封失效。从结构设计逻辑来看，主体采用立式圆筒主通路设计，主通路内壁做了等径光面处理，没有多余的台阶或者凸起，能够减少介质流经时的紊流产生，避免流场扰动对压力、流量类传感元件的检测精度造成干扰，主通路上下端可根据实际装配需求对接不同管径的管路，或者直接作为传感元件的插接安装腔。方形法兰底座采用四角圆弧过渡的菱形结构，

　　相比圆形法兰，在同等安装孔距的条件下能够减少整体占用的安装空间，四个安装沉孔均匀分布在法兰四角，沉孔深度经过精确计算，装配时螺栓头部完全沉入孔内不会突出底座平面，既可以保证底座与安装面完全贴合，也能避免螺栓突出剐蹭周边管线或者操作人员。侧部的斜向接口是这款构件的核心功能结构，接口轴线与主通路轴线呈固定夹角，接口内部与主通路完全连通，侧接口端部做了内螺纹与定位止口的复合结构，既可以通过螺纹实现传感元件的快速旋接固定，止口结构也能配合密封垫圈实现端面密封，相比单纯的螺纹密封，这种复合密封结构在中低压流体工况下的密封可靠性更高，能够有效避免介质渗漏。在建模过程中，所有的过渡圆角都做了差异化处理：

　　主通路与法兰底座的衔接位置采用大半径圆角过渡，能够分散介质压力带来的结构应力，避免长期承压出现应力开裂；侧接口与主通路的衔接位置采用渐变圆角过渡，能够引导侧路介质平缓汇入主通路，减少直角衔接带来的流阻突变；法兰四角的外轮廓圆角则是兼顾安装操作的安全性，避免尖锐棱角在装配时划伤操作人员或者密封件。从安装边界来看，法兰底座的安装孔中心距按照通用工业安装标准设计，能够适配多数常规传感安装支架的孔位，不需要额外制作转接板就可以直接安装；主通路的高度尺寸经过压缩优化，在保证接口连接强度的前提下尽可能降低整体高度，减少安装后整体的重心偏移，即使在设备振动较大的工况下也能保持安装稳定性。构件的壁厚设计遵循等强度原则，主通路筒体壁厚、法兰底座厚度、

　　侧接口壁厚都根据各自位置的受力情况做了匹配，既不会因为壁厚过大造成材料浪费、整体重量超标，也不会因为壁厚不足导致承压能力不够，在常规的0-1.6MPa中低压工况下完全可以满足使用强度要求。另外，侧接口的位置特意避开了法兰安装孔的垂直投影区域，装配时扳手操作空间充足，不需要特殊工具就可以完成传感元件的拆装维护，后期更换传感元件时不需要拆卸整个基座，只需要从侧部旋下旧元件更换即可，能够大幅减少现场维护的工作量。
