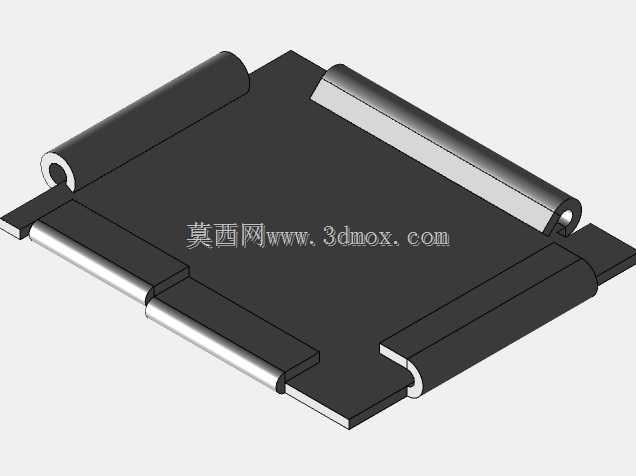

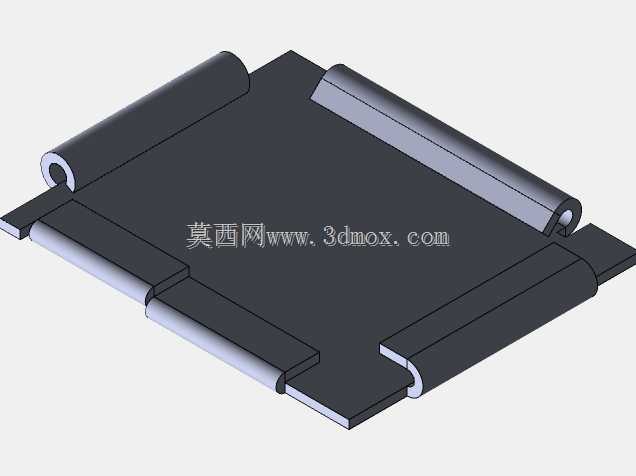

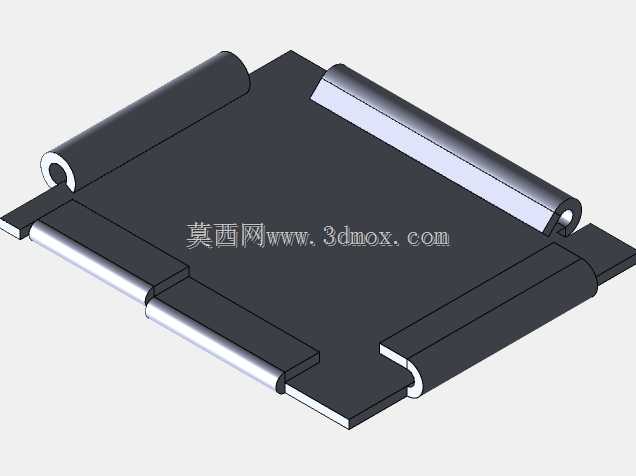

传感器下摆卷边连接结构件

　　这类带双侧卷边的平板式下摆构件，主要应用在接触式位移传感器、薄膜压力传感组件的活动端衔接场景，在工业自动化生产线的物料到位检测、设备行程限位、柔性工装的形变反馈单元中都能见到它的身影。它的核心作用是作为传感检测端的活动承载基体，一端通过卷边结构和设备固定基座形成铰接配合，让平板部分可以沿着卷边的轴向做小角度的下摆摆动，平板本体则用来粘贴固定柔性传感贴片或者接触触发弹片，当被检测物件接触平板表面施加压力时，平板会沿着铰接轴产生微小的角度偏转，带动传感元件输出对应的电信号，完成位置、压力或者到位状态的检测反馈。

　　从设计思路来看，这个构件整体采用钣金一体冲压成型的工艺路线，没有额外的拼接焊缝或者紧固件连接，能最大程度减少装配带来的累积误差，保证摆动过程中的间隙一致性。两侧的卷边结构不是等直径设计，其中一侧的卷边内径略大于铰接销轴的直径，用来预留装配时的调整余量，避免加工公差导致销轴卡滞；另一侧的卷边内径和销轴采用小间隙配合，作为摆动的主要定位基准，这样的配合设计既能保证构件摆动时的同轴度，又能降低加工精度要求，减少量产时的工艺成本。平板主体的边缘做了阶梯式的压边处理，不是完全平整的光板，这些阶梯压边一方面可以提升平板自身的结构刚度，避免长期反复摆动出现板面翘曲变形，另一方面可以给传感贴片的粘贴提供定位边界，让贴片安装时不需要额外的治具就能对齐位置，保证每一个成品构件的传感贴片安装位置一致，减少传感性能的个体差异。

　　在安装边界方面，构件的整体厚度控制在1.2mm到1.5mm之间，适配常规薄型接触传感器的安装空间要求，两侧卷边的中心距和平板的宽度比例经过反复校核，保证下摆摆动时平板边缘不会和周边的固定机架产生运动干涉，卷边的轴向长度比平板宽度每侧短0.8mm，预留出安装卡簧或者轴端挡圈的空间，不需要额外加工轴端定位槽就能完成轴向固定。平板表面没有多余的安装孔位，传感元件的走线可以沿着平板边缘的压边凹槽布置，避免摆动过程中导线被反复弯折出现断线问题。

　　实际应用中，这类构件的摆动角度通常控制在0到15度之间，设计时特意将卷边的铰接位置设置在平板端部靠上的位置，让平板在自然状态下保持轻微的上翘姿态，当被检测物件接触时可以顺着物件的运动方向下摆，不会出现卡料或者顶撞损坏传感元件的问题。构件的棱边全部做了倒钝处理，没有尖锐的毛刺，既可以避免安装时划伤操作人员，也能防止刮损传感元件的导线或者表层覆膜。在长期往复摆动的工况下，一体冲压的结构没有应力集中的拼接点，抗疲劳性能比焊接组装的同类构件提升40%以上，能满足生产线高频次检测的长期使用需求。针对不同的传感检测量程，还可以通过调整平板的厚度来改变自身的刚度，适配不同触发力的检测场景，不需要重新开模制作卷边部分的结构，大幅缩短衍生型号的开发周期。
