传感器安装固定铰接支座结构设计

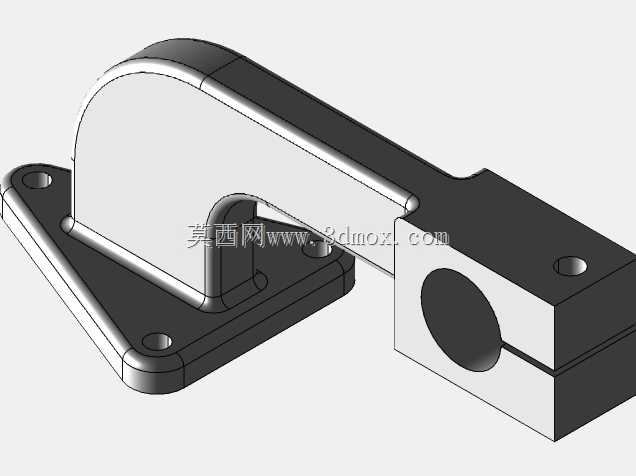

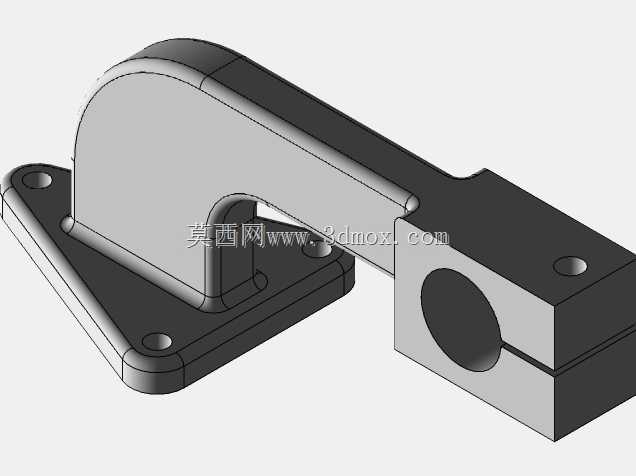

　　在工业自动化检测、设备状态监测场景中，传感器的安装固定精度直接决定检测数据的可靠性，这类带铰接调节功能的安装支座，是传感器布设环节里常用的配套构件，主要承担传感器的位置固定、角度微调、安装基准传递的作用，适配光电类、接近类、位移类等多种柱形外观的工业传感器安装需求。从实际使用场景来看，这类支座常应用在自动化生产线的工件到位检测工位、设备转轴的转速监测点位、输送线的物料计数位置，也可用于小型工装夹具上的检测元件固定，能够在设备运行产生小幅振动的工况下保持传感器位置稳定，避免检测信号出现漂移、误触发的问题。

　　设计这类构件时，首先要考虑安装基准的可靠性，底部的法兰安装面设置了两个沉头安装孔，孔位间距按照常规工业安装的标准孔距设计，可直接通过内六角螺栓固定在设备机架、型材安装面或者工装基板上，沉孔结构能够保证螺栓安装后端面不突出，不会和周边运动部件产生干涉，安装面的平面度公差控制在0.05mm以内，保证支座安装后不会出现倾斜偏移。支座的主体采用弧形过渡的箱型结构，而非单薄的平板式设计，这种结构能够在控制整体重量的前提下提升构件的抗扭、抗弯刚度，当传感器检测端受到意外触碰或者设备运行带来的振动冲击时，支座不会产生形变导致传感器检测位置偏移。

　　端部的夹装结构是这个构件的核心功能部分，采用开缝式的夹环设计，夹环的内孔尺寸适配常规直径的柱形传感器，通过夹环侧面的锁紧螺栓可以调整夹持松紧度，既能够牢固抱紧传感器外壳，也可以在安装调试时沿传感器轴向调整伸出长度，或是绕夹环轴线微调传感器的检测角度，适配不同的检测距离与角度要求。连接夹装结构与底部安装座的臂身采用等截面的长条结构，臂身长度经过测算，能够让传感器的检测端伸出到安装基准面之外的合适位置，避开安装面周边的设备结构遮挡，保证检测光路或者检测面无遮挡。臂身与底部安装座的衔接位置设置了加强筋结构，加强筋的厚度与臂身壁厚保持一致，采用圆弧过渡避免应力集中，在长期受振动的工况下不会出现衔接位置断裂的问题。

　　从安装边界来看，整个构件的安装占用空间紧凑，底部法兰的外形尺寸适配小空间的安装点位，不需要过大的安装平面即可完成固定，臂身的高度设计避开了常规安装面周边的走线槽、紧固件突出等干涉因素，夹装端的锁紧螺栓操作空间预留充足，在完成支座整体固定后，不需要拆卸支座即可完成传感器的位置调整与锁紧操作。构件的所有棱边都做了小圆角倒角处理，既避免安装调试过程中锐边划伤操作人员，也能够减少应力集中点，提升构件的疲劳强度。在材质选择的适配性上，这类结构既可以采用铝合金材质加工实现轻量化，适配对重量有要求的移动设备安装场景，也可以采用碳钢材质做表面发黑处理，提升结构强度与耐磨性能，适配重载、高振动的工业车间场景，不同材质的加工方案都可以基于这个三维模型做参数微调，不需要重构整体结构。

　　在建模逻辑上，这个结构采用了参数化的设计思路，底部安装孔的孔距、臂身的长度、夹环的内孔直径都设置了可调整的参数变量，设计人员可以根据实际选用的传感器尺寸、安装位置的空间要求快速调整对应尺寸，不需要重新绘制整体结构，能够大幅缩短传感器安装工装的设计周期。结构的所有配合面都预留了合理的公差余量，夹环内孔的尺寸公差按照间隙配合设计，保证传感器能够顺利装入，锁紧后不会出现松动，安装面的公差与相邻构件的安装基准匹配，保证整体安装后的位置精度。这类铰接式的传感器支座相比固定式的安装支架，调试灵活性更高，不需要在安装时就完全确定传感器的最终位置，可以在设备联机调试阶段根据实际检测效果微调传感器位置，大幅降低现场调试的难度，也减少了因为安装位置偏差导致的后期整改工作量。
