单拐式动力传动曲轴结构设计

　　在小型内燃动力设备、往复式压缩机组、微型柱塞泵这类需要将回转运动与直线往复运动做形式转换的设备中，曲轴是核心的动力传递载体，其结构合理性直接决定整套动力单元的运行稳定性与服役寿命。本次设计的单拐曲轴，针对小功率动力场景做了结构优化，区别于多缸内燃机使用的多曲拐排布结构，该结构仅设置一组曲柄销与两侧平衡配重，适配单缸动力单元、单柱塞往复泵这类仅需要一组往复运动转换的工况。

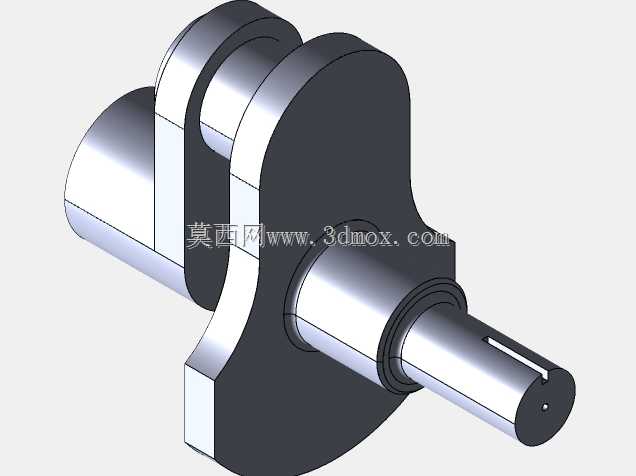

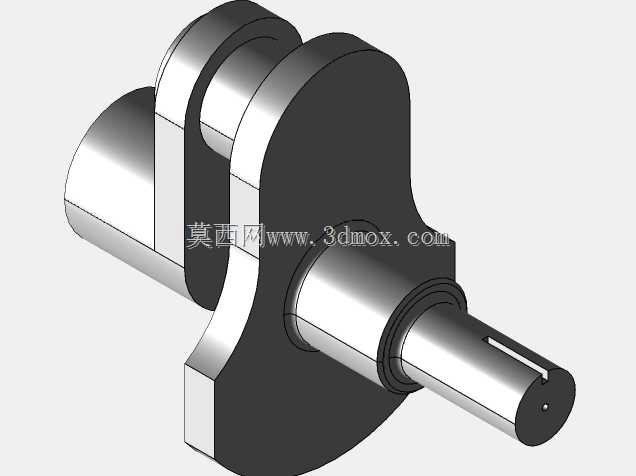

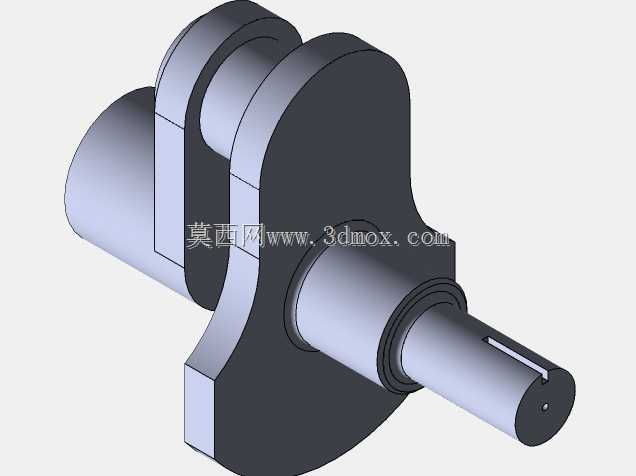

　　从实际安装边界来看，该曲轴的主轴颈采用阶梯轴设计，动力输入端轴段设置有标准平键键槽，可直接对接带轮、飞轮或者联轴器的安装孔，轴端预留的中心定位孔可在加工时作为基准定位，也可在装配时配合顶针实现轴向定位，避免高速回转时出现轴向窜动。输出侧的主轴颈直径略小于输入端，适配支撑端的深沟球轴承安装尺寸，两侧主轴颈的同轴度公差控制在0.02mm以内，减少回转过程中的偏磨问题。曲柄部分采用整体式扇形平衡配重，配重块的质心偏移方向与曲柄销回转方向相反，可抵消曲柄销与连杆组件回转时产生的一阶往复惯性力，降低设备运行时的振动幅值，无需额外加装外置平衡块即可满足3000rpm转速下的动平衡要求。

　　设计过程中优先考虑了加工工艺性，所有轴肩位置均设置了标准退刀槽与过渡圆角，避免磨削加工时出现应力集中，同时圆角半径匹配对应轴径的轴承安装倒角要求，不会出现轴承装配不到位的问题。曲柄销与主轴颈的平行度公差严格控制在0.015mm以内，保证连杆装配后不会出现偏载，减少连杆轴瓦的异常磨损。曲轴表面的轴颈位置做了高频淬火处理，硬度达到HRC55-60，可承受连杆传递的交变冲击载荷，配重块非配合面保留了锻造后的毛坯面，仅做喷丸处理消除内应力，在保证结构强度的前提下控制整体重量，降低回转时的惯量。

　　在实际设备装配场景中，该曲轴的轴向定位依靠输入端轴肩与输出端的轴用挡圈实现，两侧主轴颈分别安装在箱体的轴承座孔内，曲柄销位置配合剖分式连杆大头轴瓦，可直接连接活塞组件或者柱塞推杆，将活塞的往复直线运动转换为曲轴的回转运动输出扭矩，也可反向将输入的回转运动转换为柱塞的往复运动，适配计量泵、小型空压机这类设备的动力传输需求。整体结构没有多余的冗余设计，所有配合面的尺寸公差均按照IT7级精度设计，既满足通用加工设备的加工能力，不需要定制特殊刀具即可完成全工序加工，也能保证装配后的配合精度，适配多数小功率通用动力设备的安装尺寸要求，不需要对原有设备的箱体支撑结构做改动即可完成替换安装。
