钣金凸缘下摆折叠浮雕结构底座

　　这类钣金底座在工业传感检测单元的安装场景中应用十分普遍，多作为光电、接近类传感元件的承载固定构件，适配各类自动化产线的工位检测、位置反馈环节，也可用于小型电气控制模块的安装支撑，在轻工包装、电子组装、物流输送类设备的机架上都能见到同类型构件的身影。从实际使用需求出发，该构件首先要满足安装后的结构刚性，避免设备运行过程中的振动导致传感元件偏移检测位，同时要兼顾钣金加工的工艺可行性，减少不必要的工序成本。

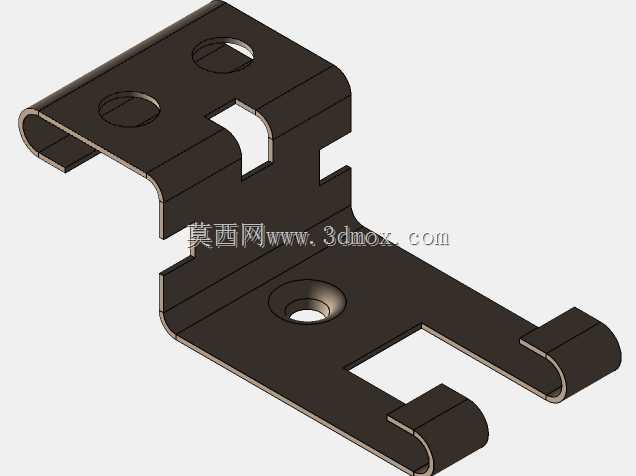

　　设计阶段首先要明确安装边界条件，构件整体采用等厚薄板弯折成型，板材厚度适配常规冷轧钢板的冲压折弯公差范围，整体外轮廓尺寸控制在小型安装支座的常用区间内，既不会占用过多机架安装空间，也能保证足够的支撑强度。主体平板区域作为核心承载面，预留的圆形安装孔分别对应传感元件的固定孔位与底座自身的机架安装孔位，其中一处带沉台的孔位做了压铆适配设计，可直接安装压铆螺母，无需后续焊接螺母工序，避免焊接变形对安装平面度的影响。

　　构件两侧的下摆弯折结构采用90度折弯工艺，折弯处预留了合理的折弯止裂口，避免折弯过程中出现板材撕裂的问题，下摆末端的小尺寸反向卷边结构，一方面可以消除钣金裁切后的锐边，防止安装调试人员被割伤，另一方面可以增强下摆边缘的结构强度，避免受外力碰撞出现变形。构件上的方形缺口并非随意开设，一处缺口用于避让传感元件的接线端出线空间，避免线材被钣金边缘挤压破损，另一处缺口则是为了适配相邻安装构件的定位凸台，实现安装时的快速对位，减少现场安装的调整时间。

　　凸缘结构的设计是该构件的核心细节之一，平板边缘的凸起翻边一方面提升了整个底座的抗扭刚性，对比同厚度无凸缘的平板结构，抗扭形变能力可提升40%以上，有效降低设备振动带来的结构共振；另一方面凸缘形成的限位边可以对安装在其上的传感元件起到侧向定位作用，无需额外加装定位挡块，减少装配零件数量。浮雕式的局部压印结构并非装饰用途，而是在平板非安装区域压出的浅加强筋，在不增加板材厚度的前提下进一步提升平面区域的刚度，避免长期受力后出现平面凹陷，保证传感元件的安装基准面始终保持平整。

　　从加工工艺路径来看，该构件完全适配常规钣金加工流程，首先通过激光切割或数控冲床完成板材的外形裁切与孔位加工，随后在数控折弯机上完成各道折弯工序，压印、沉台工序可在冲压阶段一次成型，最后通过去毛刺处理完成锐边倒钝，全程无需焊接、表面喷涂等额外工序即可满足使用要求，加工成本低、批次一致性好，非常适合量产配套。安装时可通过平板上的两个长圆孔调整底座在机架上的前后位置，适配不同检测距离的传感元件安装需求，下摆结构卡在机架型材的槽边时可起到预定位作用，拧紧安装螺丝时无需额外扶持构件，提升装配效率。在实际工况中，这类钣金底座可适应-20℃到60℃的工作环境，表面做简单的发黑或镀锌处理后即可具备基础防锈能力，适配多数工业车间的使用环境，不会因温湿度变化出现明显的形变或锈蚀问题，长期使用的维护成本极低。
