传感器安装用折弯钣金固定支架结构

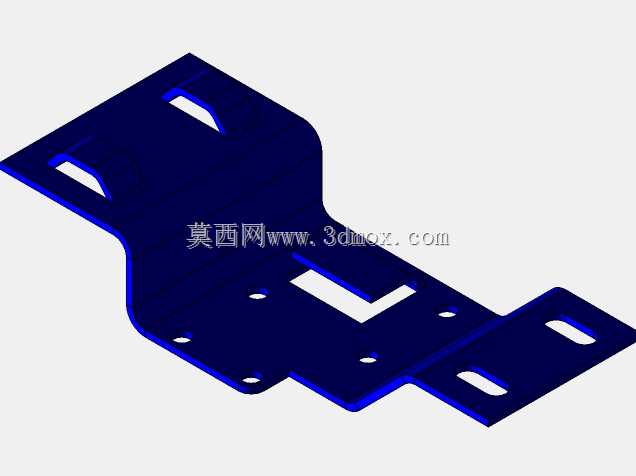

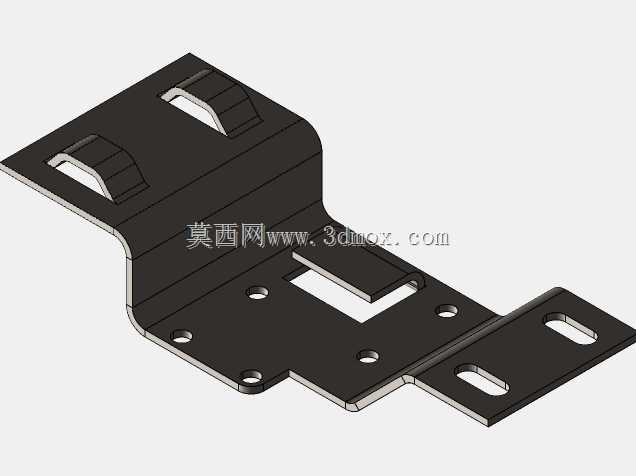

　　这款钣金支架主要应用于工业传感检测场景中，作为光电、接近类传感器的承载安装构件，常见于自动化生产线的工位检测段、物流分拣设备的信号采集点位、机床加工区域的工件到位检测位置，用来将传感器稳固固定在指定安装基准面上，抵消设备运行过程中产生的持续振动，避免检测点位偏移导致的信号误判。从结构功能来看，支架主体采用一体化折弯成型工艺，整体分为三个功能区域：一端的双卡扣成型位是用来快速卡接传感器本体的卡位结构，不需要额外螺丝紧固就能实现传感器的预固定，卡扣处的加强压筋可以提升卡位的抗形变能力，避免长期卡接出现松动松脱；中间的平板区域分布有多个圆形安装孔，用来穿设固定螺丝将支架整体锁定在设备机架上，孔位的排布预留了一定的位置调整余量，

　　方便现场安装时微调传感器的检测距离；另一端延伸出的带腰型孔的安装耳，是辅助固定位，腰型孔的设计可以适配不同安装面的孔位偏差，降低安装面的加工精度要求，减少现场配打孔的工作量。设计过程中首先考虑的是钣金加工的工艺可行性，所有折弯边都预留了合理的折弯内R角，避免折弯处出现应力集中开裂的问题，成型卡扣的结构采用钣金冲压成型工艺一体做出，不需要后续焊接额外的卡扣零件，减少加工工序同时提升结构整体性。支架上的所有开孔都做了去毛刺处理，避免安装时划伤操作人员或者传感器的线缆。从安装边界来看，支架整体的折弯高度控制在合理范围内，不会超出传感器的检测视野范围，安装后传感器的检测面可以正对被检测工件，不会被支架自身结构遮挡；

　　整体的板材厚度选用常规钣金常用厚度，既保证足够的结构刚性，在设备长期运行振动下不会出现形变，又不会过度增加整体重量，安装时不需要额外设计加强筋结构就能满足使用强度要求。在实际使用场景中，这类支架往往需要配合不同规格的传感器做小范围的结构调整，因此建模过程中对卡扣位的尺寸、安装孔的位置都做了参数化处理，后续调整传感器规格时只需要修改对应参数就能快速生成新的支架结构，不需要重新绘制整体模型。支架的折弯角度经过反复校核，保证安装后传感器的检测角度符合工位要求，不会出现检测盲区；边缘的折弯翻边既可以提升支架整体的抗扭刚性，又能避免锐边外露带来的安全隐患。考虑到工业现场可能存在的油污、粉尘环境，这类钣金支架加工完成后通常会做发黑或者喷塑处理，提升表面防锈抗腐蚀能力，建模时也预留了表面处理的厚度余量，保证安装孔位、卡扣位的尺寸在表面处理后仍然符合装配公差要求，不会出现涂层过厚导致传感器卡接不到位、螺丝穿设困难的问题。
