带腰型安装孔的折弯钣金结构件

　　日常做设备结构配套设计时，这类带特定折弯弧度的钣金件是传感器安装固定场景里的高频使用构件，很多现场做设备改造、传感单元加装的项目里，经常需要这类适配性强的固定件来完成检测元件的位置固定，避免传感器直接裸露在设备外侧受磕碰、受加工碎屑飞溅影响。从实际使用场景来看，这类钣金件大多用在自动化生产线的传感检测工位，用来承托光电类、接近类传感器的安装支架，或是作为设备外罩的局部连接补强片，在输送线的料位检测、机床的行程限位点位、包装设备的物料到位检测位置都能见到类似结构的应用，它的折弯弧度不是随意设计的，是为了避让安装位置处的设备圆弧棱边，避免安装时钣金件和设备本体出现干涉，同时卷边式的折弯处理能消除钣金裁切后的锐边，防止安装调试人员被割伤，也能提升构件边缘的结构强度，减少长期受振动后出现边缘变形的问题。

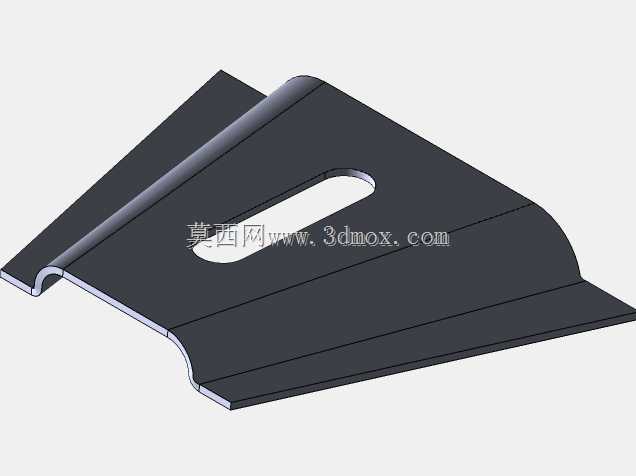

　　构件主体采用平板折弯成型工艺，主体平面上开设的长圆形腰型孔是核心的安装调节结构，这类孔位的设计是为了在现场安装时预留足够的位置调整余量，毕竟现场设备的安装基准往往存在加工公差，要是开固定尺寸的圆孔，一旦传感器的检测位置需要微调，就只能重新扩孔或是更换固定件，腰型孔可以让固定螺栓沿着孔长方向调整位置，适配不同的安装间距需求，调整到位后再锁紧螺母完成固定，大幅降低现场安装的适配难度。从结构设计的思路来看，这个钣金件的两处折弯角度经过反复校核，靠近侧边的大圆弧折弯是为了贴合安装基面的弧形轮廓，保证钣金件安装后能和基面完全贴合，不会出现翘边、悬空的情况，避免锁紧螺栓后钣金件产生内应力，长期受设备振动影响出现疲劳开裂；端部的小折边则是起到加强筋的作用，平板类钣金件如果没有折边加强，厚度较薄的板材很容易受外力出现弯折变形，小折边相当于在平板边缘增加了一道加强结构，在不额外增加板材厚度的前提下提升整体的抗变形能力，同时折边的朝向是朝向安装基面一侧，不会干涉上方传感器的安装走线。

　　从安装边界的角度考虑，这类钣金件的整体轮廓尺寸控制得比较紧凑，不会占用过多的安装空间，在设备内部走线空间局促、周边密布其他管线和构件的位置，紧凑的外形可以避免和相邻构件产生位置冲突，平板部分的平面度是加工时需要重点控制的参数，如果平面度超差，传感器安装后会出现检测角度偏移，导致检测信号不稳定，出现误触发或者漏检测的问题。板材厚度的选择是结合实际承载需求确定的，因为这类构件大多只需要承载小型传感器的重量，不需要承受大的载荷，所以选用常规厚度的冷轧钢板加工即可，加工完成后可以根据使用环境做表面喷塑或是镀锌处理，提升防锈抗腐蚀能力，在有切削液、油污飞溅的机加工设备上使用时，表面处理层能有效隔绝腐蚀介质，延长构件的使用寿命。

　　实际建模过程中，这类钣金件需要优先确定折弯系数，不同板材厚度、不同折弯半径对应的折弯展开尺寸都有差异，如果折弯系数设置错误，加工出来的构件实际尺寸会和设计值出现偏差，导致安装孔位错位、折弯角度不符的问题，腰型孔的位置需要结合安装调节的行程需求确定孔的长度，孔的两端圆弧直径和固定螺栓的直径适配，保证螺栓可以顺畅穿过同时不会出现过大的间隙，避免锁紧后构件出现窜动。另外折弯处的工艺缺口也需要提前预留，避免折弯时材料挤压出现起皱、开裂的问题，圆弧折弯段的曲率要和安装基面的曲率完全匹配，保证安装后的贴合度，减少安装时的调整工作量。这类构件虽然结构不复杂，但在传感检测单元的安装体系里是不可或缺的基础配件，设计合理性直接影响传感器的安装稳定性和检测可靠性，很多现场出现的传感器信号不稳定问题，追根溯源往往是固定钣金件的结构设计不合理，出现松动、角度偏移导致的，所以在设计这类构件时，不能因为结构简单就忽略细节校核，要结合实际安装场景的空间边界、载荷情况、调节需求做针对性的结构优化，才能保证构件在实际使用中稳定可靠。
