钣金冲压用板料成型工装结构

　　在日常钣金结构件的批量冲压生产环节，这类板料成型工具是安装在冲压设备上，直接在薄钢板表面加工出凸起、定位凸台、加强筋、铆接凸点等局部成型特征的核心工装部件，区别于整体落料、折弯的模具结构，这类成型工具不需要配套整套模架，可直接固定在冲压机滑块或者折弯机上模工位，针对已经完成落料、预折弯的板料进行局部特征加工，适配小批量多品种的钣金件生产场景，尤其适合传感器安装支架、电器固定座、设备内部钣金支撑件这类带有多个局部成型特征的零件加工。

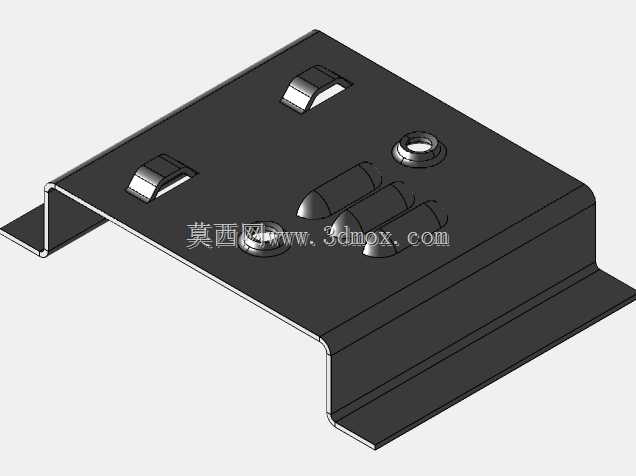

　　从实际使用场景来看，这类成型工具的作业对象多为0.8mm到2.5mm厚度的冷轧钢板、镀锌钢板或者铝合金薄板，加工时不需要对板料进行额外加热，依靠冲压设备的下行压力，通过工具端部的成型型腔直接在板料表面压出对应的凸起结构，这些成型出的特征各有作用：两个对称的带斜度卡扣凸台，是用来在钣金件装配时直接卡入对应安装孔位，实现无螺丝快速卡扣装配，减少装配环节的紧固件用量；中间的长条形加强筋结构，是为了提升薄板局部的结构刚度，避免薄钢板在受力时出现凹陷变形，不需要额外增加板厚就能提升零件的结构强度；带通孔的圆形凸台，是用来做后续攻丝或者压铆螺母的定位基准，凸台的高度刚好匹配压铆螺母的安装高度，保证压铆后螺母端面和钣金表面齐平；端部的尖头定位凸点，是用来在多层钣金叠装时实现层间定位，避免装配时出现错位偏移。

　　设计这类成型工具时，首先要考虑的是成型特征的脱模斜度，所有和板料接触的成型面都做了3到5度的拔模斜度，避免冲压回程时工具刮擦板料已经成型的表面，造成涂层脱落或者板材变形；工具的安装基准面做了精磨处理，平面度控制在0.02mm以内，保证安装到冲压设备上之后，成型面的平行度符合加工要求，不会出现压型深度不均的问题；成型特征的边缘都做了R0.3到R0.5的圆角过渡，避免冲压时应力集中造成板料开裂，尤其是在加强筋的端部和卡扣凸台的转角位置，圆角参数需要匹配板材的延伸率，针对不同厚度的板材调整圆角大小，比如加工1mm以下的薄板时圆角取上限，加工2mm以上的板材时圆角可适当缩小。

　　从安装边界来看，这类成型工具的整体安装面为矩形结构，安装孔位的间距适配常规冲压模的标准槽距，可直接通过压板或者螺栓固定在压力机的滑块固定板上，不需要额外加工定制安装板；工具的总高度控制在常规冲压设备的闭合行程范围内，成型时的下行行程只需要比成型特征的高度多2到3mm即可，不需要大行程冲压设备就能完成加工；工具的成型工作面做了淬火处理，硬度达到HRC58-62，保证连续冲压作业时工作面不会出现磨损、塌陷，延长工装的使用寿命，日常维护只需要定期清理工作面的金属碎屑，检查成型圆角是否出现磕碰损伤即可。

　　在实际生产排布中，这类成型工具可以多个组合安装在同一块安装板上，一次冲压行程就能完成板料上多个不同位置、不同形状的成型特征加工，相比单特征逐个冲压的加工方式，能大幅提升生产效率，同时保证各个特征之间的位置精度，避免多次定位带来的位置误差；针对不同的钣金件产品，只需要更换对应形状的成型工具，不需要更换整套模架，能大幅降低小批量生产的工装成本，尤其适合非标设备钣金件、传感器安装支架这类产品的快速打样和小批量生产，在电器柜钣金生产、小型设备外壳加工、汽车内饰钣金支架生产等场景都有广泛应用。设计时还需要考虑成型时的材料流动，每个成型特征的周边都预留了足够的材料流动空间，避免压型时周边材料被拉扯造成板料平面翘曲，比如圆形凸台的周边预留了1.5倍凸台直径的平整区域，长条形加强筋的两端做了斜度过渡，减少材料流动的阻力，保证成型后的板料平面度符合装配要求，不需要后续额外的校平工序。
