钣金定制成型工装结构设计

　　在日常钣金结构设计与冲压加工环节，成型工具是实现薄板局部特征快速成型的核心工装部件，这类定制化成型件主要适配小批量多品种的钣金加工场景，区别于标准冲压模具的高成本长周期，定制成型工具可以直接配合普通折弯机、压床甚至台钻压力装置完成局部沉台、让位槽、定位凹腔的成型作业，不需要额外开发整套级进模或者单工序模，对于打样阶段、小批量试制的钣金件生产来说，能大幅压缩工装准备周期，降低前期投入成本。

　　从实际使用场景来看，这类成型工具常被用于电气柜钣金壳体、传感器安装支架、小型设备面板的局部特征加工，比如需要在薄钢板上压出容纳螺母头的沉台、避让线路的凹槽、安装定位的凹坑时，不需要更换大型模具，只需要将对应形状的成型工具安装在压合设备上，对准加工位置完成一次压合即可得到符合尺寸要求的成型特征，成型后的特征一致性好，边缘无毛刺，不需要后续二次修锉，能直接进入下一装配工序。

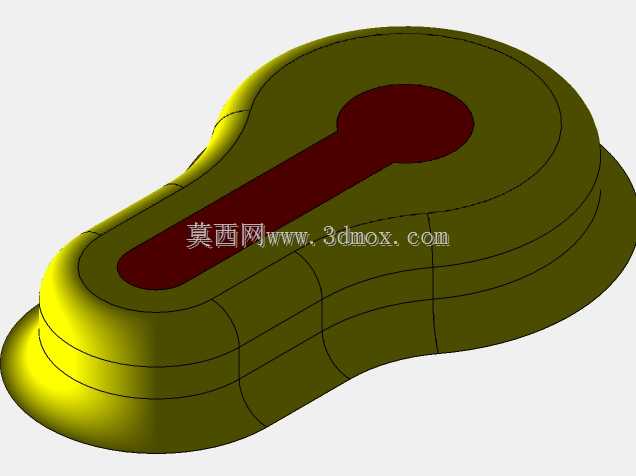

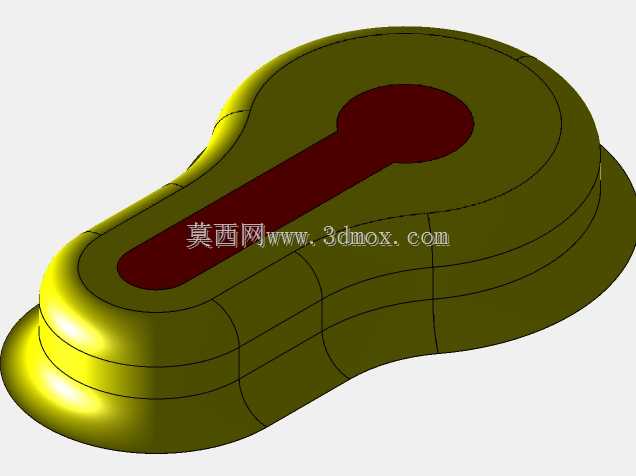

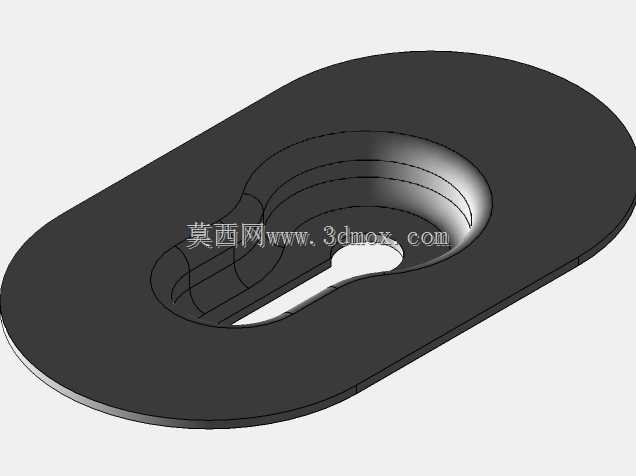

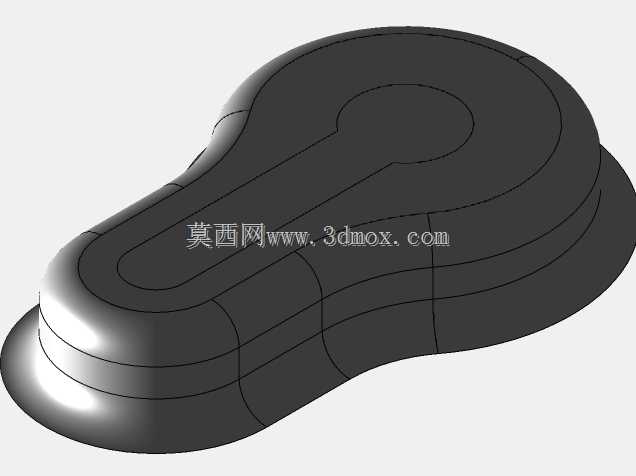

　　在功能特性设计上，这款成型工具的主体采用椭圆长圆形的基座结构，基座边缘做了圆滑过渡处理，避免压合过程中刮伤钣金基材表面，基座整体厚度均匀，保证压合时受力传导平稳，不会出现局部压力过大导致板材撕裂或者压力不足成型不到位的问题。中间的成型型腔采用渐进式的曲面过渡设计，从基座平面到型腔最深处的坡度控制在合理范围内，既保证成型后特征的深度满足装配让位需求，又避免坡度过陡导致钣金拉伸过程中出现开裂、减薄超差的问题。型腔一侧开设的长条形让位槽，是为了适配成型位置附近已有凸起特征或者预加工孔位的避让需求，压合过程中不会碰伤已加工的结构，不需要额外做避空处理就能直接在带预加工特征的板材上作业。

　　设计思路上，首先要明确成型特征的最小包容边界，基座的外形尺寸要比成型型腔的最大外轮廓单边宽出足够的压边距离，保证压合时板材被压紧的区域足够大，不会在成型过程中出现板材窜动、特征偏移的问题。成型面的所有转角都做了圆角处理，没有尖锐棱边，一方面是减少压合过程中应力集中导致的板材开裂风险，另一方面也能延长成型工具本身的使用寿命，减少反复受压过程中的棱角崩损问题。型腔的深度设计严格匹配对应钣金材料的延伸率，比如常用的0.8mm到2mm厚的冷轧钢板，成型深度控制在板材厚度的3到5倍区间内，保证成型后特征不会出现回弹超差，也不会因为拉伸量过大导致板材破裂。

　　从安装边界来看，这款成型工具的基座底面为完全平面，可以直接通过压板、磁吸座或者螺栓固定在压合设备的工作台上，不需要额外设计复杂的安装接口，适配绝大多数常规压合作业设备的装夹要求。成型工作面的粗糙度控制在合理范围内，压合过程中不会和钣金基材发生粘连，成型后工件可以轻松脱离，不会出现卡模、带料的问题。整体结构没有多余的复杂特征，加工难度低，普通铣床配合热处理工艺就能完成制作，后期如果出现工作面磨损，只需要对成型面进行修磨抛光就能继续使用，维护成本极低。

　　在实际选型使用时，需要根据待加工钣金的材质、厚度调整压合的压力参数，针对铝合金薄板这类延伸率较高的材料，可以适当加快压合速度，针对不锈钢板这类硬度高延伸率低的材料，需要适当降低压合速度，必要时在板材和成型工具接触面添加少量冲压润滑油，减少摩擦阻力，进一步降低成型开裂的风险。这类定制成型工具的适配性很强，只需要调整型腔的形状、深度和基座尺寸，就能衍生出适配不同成型特征的专用工装，是钣金加工、样机试制环节不可或缺的实用工装结构。
