SolidWorks环境下深沟球滚珠轴承结构设计与装配方案

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支承部件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的支承端，再到工程机械的传动关节处，都能看到这类轴承的应用场景。它的核心作用是为旋转轴提供径向与轴向的支承约束，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗，同时限制轴与安装座之间的轴向、径向窜动量，保证旋转部件的回转精度维持在设计允许的公差范围内。

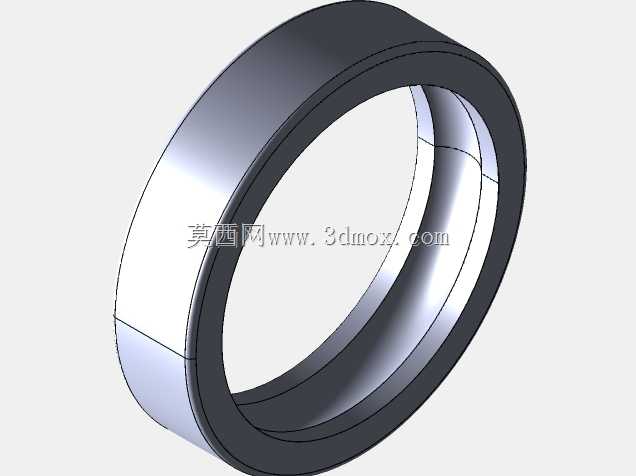

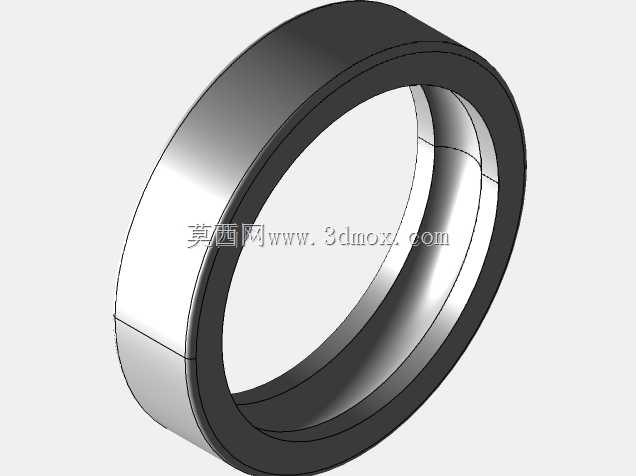

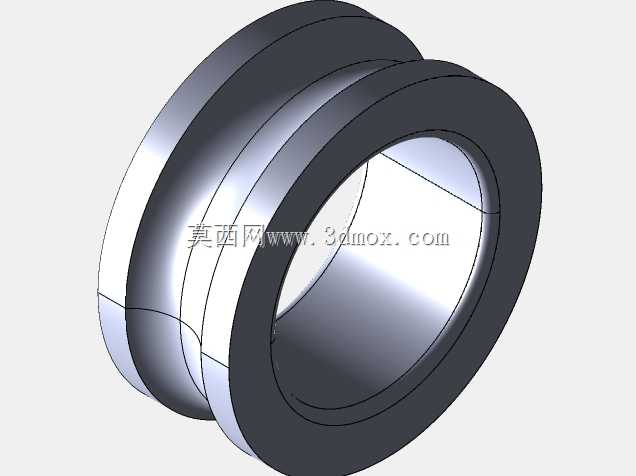

　　做这套滚珠轴承的三维设计时，首先要明确的是安装边界的匹配逻辑：轴承的内圈需要与旋转轴采用过盈配合，配合公差根据轴的转速、载荷量级选择对应的基孔制配合等级，内圈的端面要贴合轴肩的定位面，保证轴的轴向力能顺畅传递到内圈滚道；外圈则与轴承座的安装孔采用过渡或间隙配合，方便装配过程中的压装操作，同时适配设备运转过程中因温度升高产生的微量热膨胀，避免轴承出现卡滞、抱死的问题。

　　结构设计的核心围绕滚道与滚动体的匹配展开：内圈和外圈的滚道曲率半径要略大于滚珠的半径，这个曲率差值直接决定了轴承的接触角大小，进而影响轴承能承受的径向、轴向载荷比例——如果是主要承受径向载荷的应用场景，接触角设计为0度左右的深沟球结构即可，如果需要同时承受较大的双向轴向载荷，就要适当增大接触角，提升轴向承载能力。滚珠的数量需要根据额定动载荷的计算值确定，在保持架能均匀分隔、不出现干涉的前提下，适当增加滚珠数量可以提升轴承的整体承载能力，但也要兼顾运转过程中的散热空间，避免滚珠排布过密导致润滑脂无法充分填充到接触区域，加剧磨损。

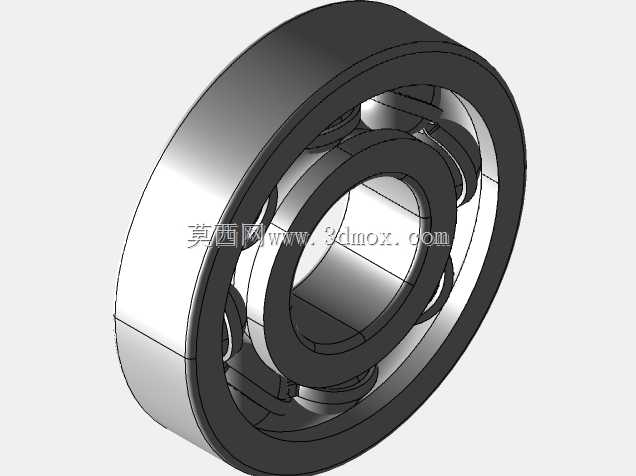

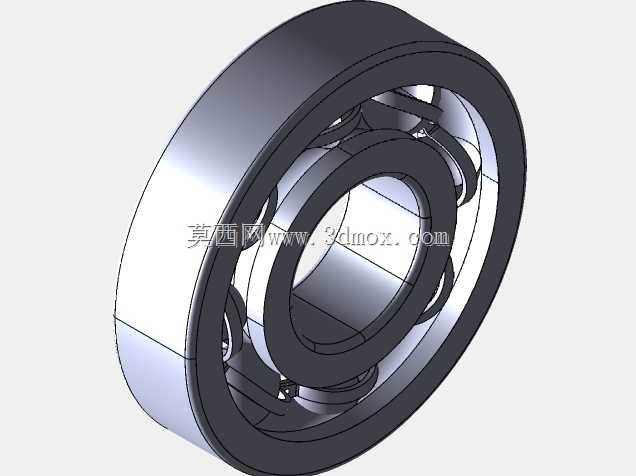

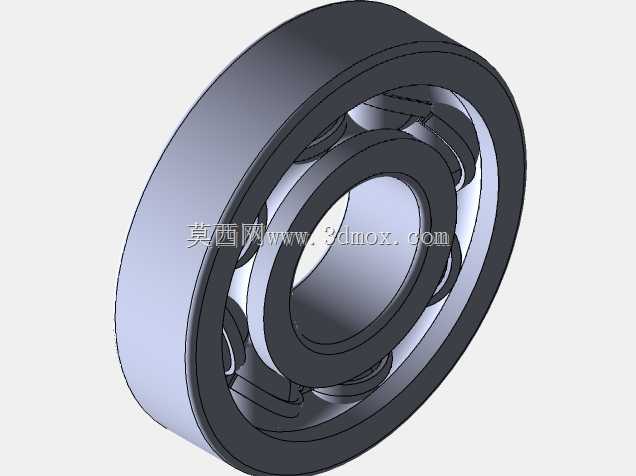

　　保持架的设计是装配环节的重点，它的作用是将每颗滚珠均匀分隔在滚道圆周上，避免滚珠在运转过程中相互接触产生额外摩擦和磨损，设计时要保证保持架的兜孔间隙合理，既不能间隙过小卡滞滚珠的自由滚动，也不能间隙过大导致滚珠在运转过程中出现窜动、碰撞。整套模型的装配过程遵循从内到外的逻辑：先将内圈定位，依次装入所有滚珠后再安装保持架将滚珠固定在均匀分布的位置，最后压装外圈，完成装配后要验证轴承的转动灵活性，保证内圈、外圈相对转动时无卡滞、无异常旷量，同时检查各零件之间不存在干涉问题。

　　从实际工程应用的角度看，这类滚珠轴承的外形尺寸已经形成了标准化的系列，设计时优先选用标准系列尺寸可以大幅降低采购、维护成本，只有在特殊安装空间、特殊载荷要求的非标场景下，才会进行定制化的尺寸设计。建模过程中要注意滚道的表面粗糙度、形位公差的标注逻辑，滚道作为直接与滚珠接触的工作面，其圆度、粗糙度直接影响轴承的运转噪音和使用寿命，设计时要根据应用场景的精度要求给出对应的公差要求，比如高精度机床主轴用的轴承，滚道的圆度公差要控制在微米级，而普通输送设备用的轴承，公差要求可以适当放宽，平衡性能与加工成本。

　　另外在建模时还要考虑润滑结构的预留，大部分中小型滚珠轴承采用脂润滑方式，装配时需要在滚道、滚珠、保持架的间隙内填充适量的润滑脂，模型中不需要体现润滑脂的实体，但要保证内部预留的空隙容积符合润滑脂填充量的要求，一般填充量为内部空隙的三分之一到二分之一即可，填充过多反而会导致运转过程中温升高、阻力大。如果是采用油润滑的高速应用场景，还要在外圈或者内圈上设计对应的油槽、油孔，保证润滑油能顺畅进入滚道接触区域，带走运转产生的热量和磨损碎屑。
