带周向导流槽的离心式叶轮结构设计

　　这款带周向斜向导流槽的轮式转动部件，属于流体输送类设备的核心做功元件，日常在小型离心通风机、微型涡轮动力装置、低压流体输送泵的结构设计中经常会用到这类构型，核心作用是通过自身高速旋转，将输入轴传递的机械能转化为流经流道的流体的压力能与动能，实现流体的定向增压输送。从实际工程应用的场景来看，这类叶轮常适配小流量、中低压比的流体输送工况，比如小型设备的散热风道增压、实验室微型气源装置、小型涡轮驱动的辅助动力单元，部分工况下也可作为流体能量回收装置的透平叶轮使用，适配的流体介质多为常温常压下的空气，或是低粘度、无硬质颗粒的洁净流体，避免流道内的狭长槽道被杂质堵塞影响做功效率。

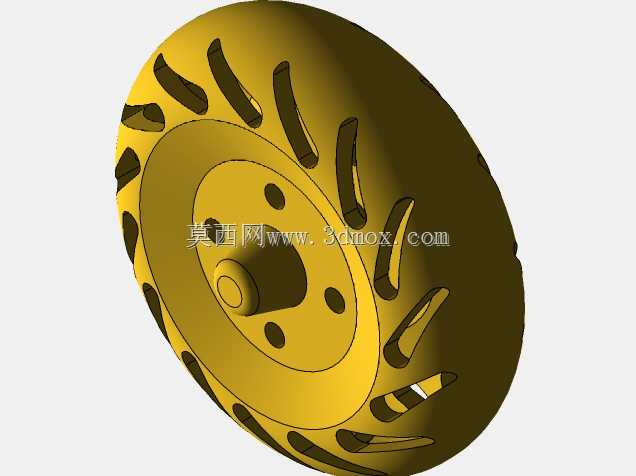

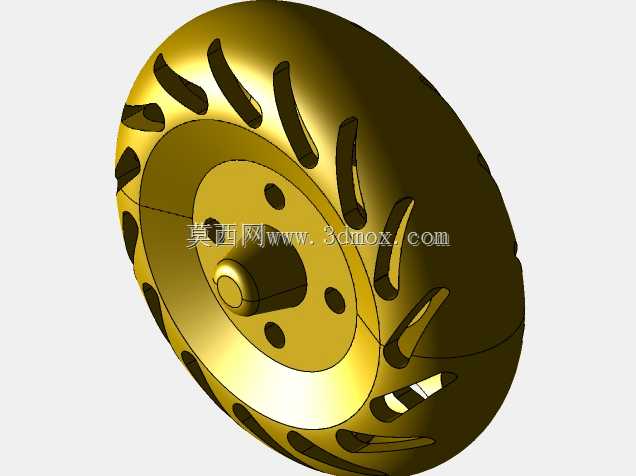

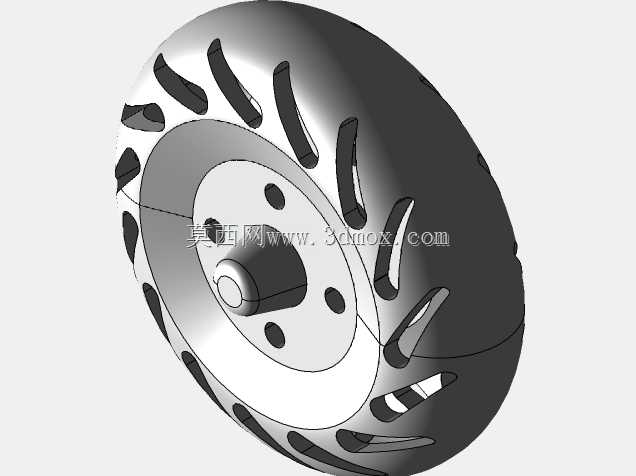

　　从结构设计的思路来看，这款叶轮采用了闭式轮盘搭配一体化周向斜置导流叶片的构型，区别于传统的直叶片径向叶轮，斜置的导流槽道顺着叶轮旋转方向呈一定后掠角度布置，这种设计首先能降低流体进入叶轮流道时的冲击损失，让流体从轮毂侧的轴向入口进入后，能顺着斜向导流槽平滑转向径向流出，减少流道内的涡流与流动分离，相比同尺寸的直叶片叶轮，做功效率能提升8%到12%左右，同时能有效降低叶轮旋转过程中的气动噪声，这对有低噪要求的民用小型通风设备来说是很关键的设计点。叶轮中心的轮毂位置做了阶梯式的轴孔配合结构，中心的凸台用于和驱动轴的轴肩定位，周围均匀布置的四个安装孔用于穿设紧固螺栓，将叶轮与轴端的连接法兰锁紧，这种周向均布的孔位设计能保证高速旋转时的动平衡精度，避免因质量分布不均产生径向振动，传递到轴承部位造成额外的载荷损耗。

　　从安装边界与尺寸配合的角度来说，这类叶轮的轴向安装尺寸需要匹配驱动端的轴伸长度，轮毂端面与轴肩的贴合面需要保证足够的平面度，避免安装后叶轮出现端面跳动，一般端面跳动量需要控制在0.02mm以内，否则高速旋转时会产生周期性的轴向窜动。叶轮的外径尺寸需要匹配设备的蜗壳内腔尺寸，轮盘外缘与蜗壳内壁的径向间隙需要控制在叶轮外径的0.5%到1%之间，间隙过大会造成流道出口的流体回流，降低整机效率，间隙过小则容易因为加工或装配误差，出现叶轮与蜗壳的刮擦故障。轮盘上的斜向导流槽采用了等截面的流道设计，槽道的进出口宽度做了平滑过渡，入口处宽度略大于出口宽度，能让流体在流道内逐步增压，避免因流道截面突变造成局部压力损失。

　　从结构强度的设计考量来看，这类叶轮多采用一体化加工成型，轮盘与导流叶片之间没有拼接焊缝，避免了高速旋转时焊缝位置出现应力集中的问题，轮盘的厚度从轮毂位置向外缘逐步减薄，既保证了轮毂位置与轴连接的结构刚度，又能降低叶轮外缘的整体质量，减小旋转时的离心力载荷，让叶轮的最高允许工作转速能覆盖常规小型驱动电机的额定转速区间。在实际建模过程中，这类斜向导流槽的特征需要通过包覆、扫描切除或者多截面实体的方式来实现，建模时需要注意每个导流槽的周向角度一致性，保证所有流道的截面尺寸完全一致，否则会直接影响叶轮的动平衡性能，后续做动平衡校正时需要去除的质量就会大幅增加，甚至会破坏流道的结构完整性。另外，叶轮入口处的轮毂凸台做了圆角过渡，避免流体在入口位置出现直角绕流的阻力，同时也能减少尖角位置的应力集中，提升叶轮的抗疲劳寿命，适配长时间连续运转的工作工况。
