杠杆压紧式手动工装夹具结构设计

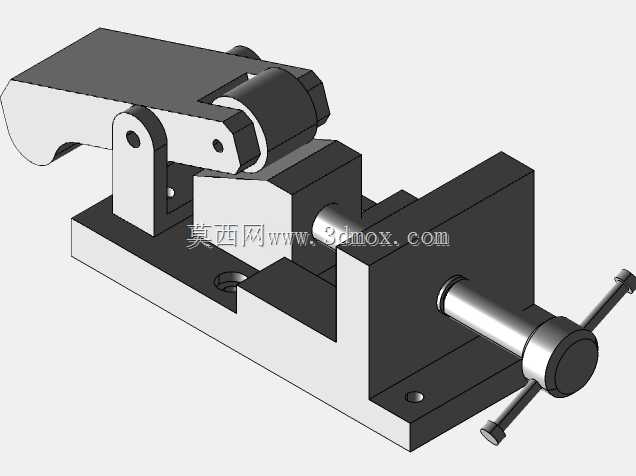

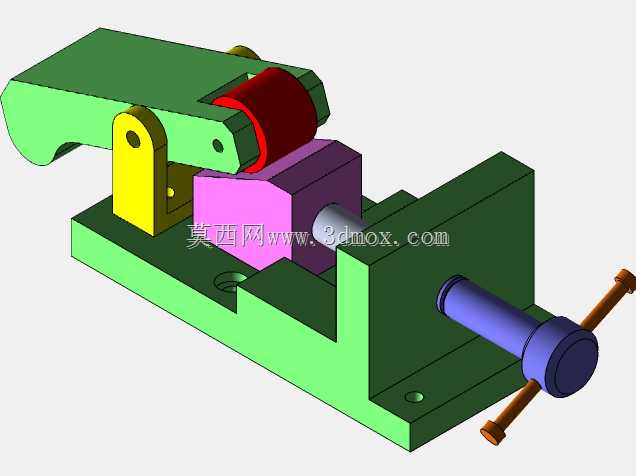

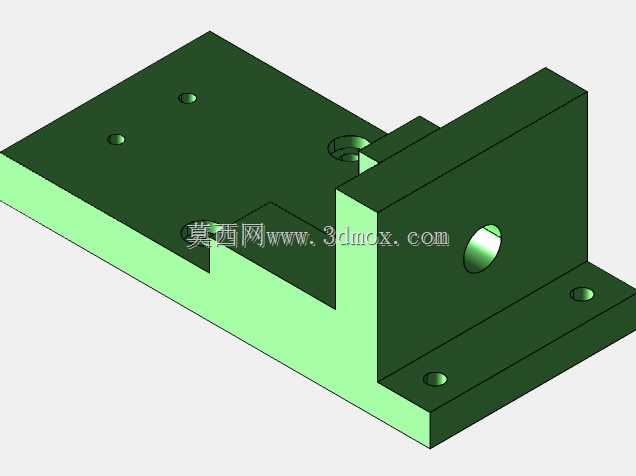

　　在中小批量零件的铣削、钻孔、装配工序中，这类手动杠杆压紧夹具是车间工位上最常见的工装类型，不需要外接气源、液压动力源，完全依靠人工操作即可完成工件的快速装夹与松脱，适配多品种小批量的柔性生产场景，尤其适合实训教学、工装设计验证以及小型加工工位的工件固定需求。从结构组成来看，整套夹具以L型铸造式基座为安装基体，基座底面预留两个沉头安装孔，可通过内六角螺栓直接固定在机床工作台或者工装台面上，基座的垂直立板部分集成了固定定位面，与水平底板形成90度直角定位基准，工件放置时可直接靠紧两个垂直面完成X、Y两个方向的定位，不需要额外调整定位块位置，大幅缩短装夹找正的时间。压紧执行部分采用杠杆式压臂结构，

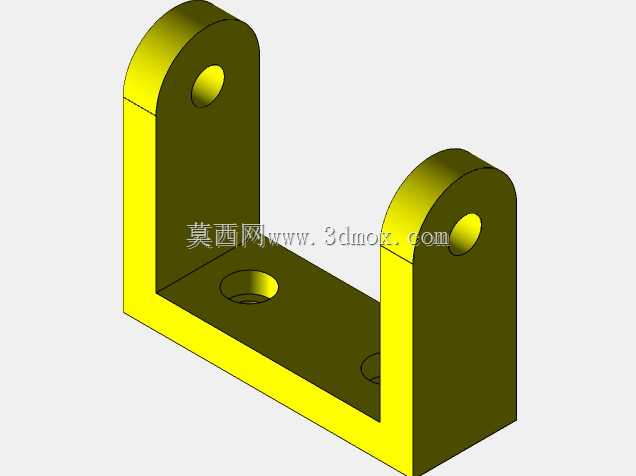

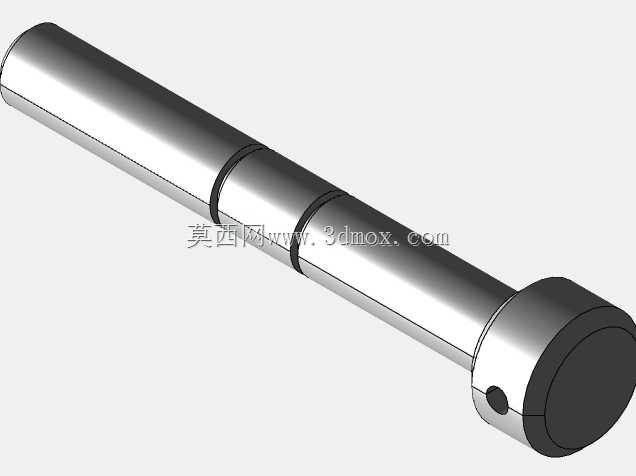

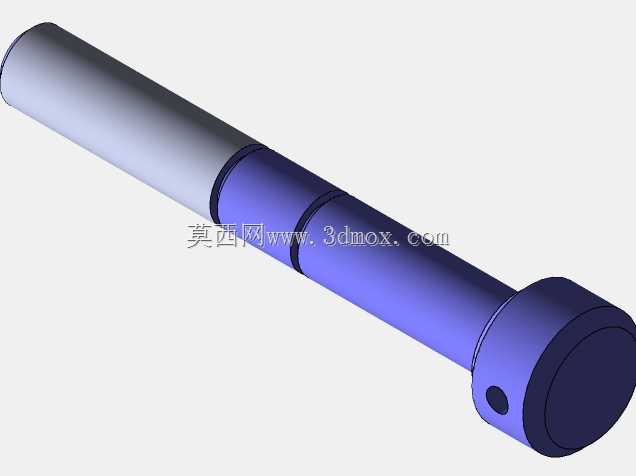

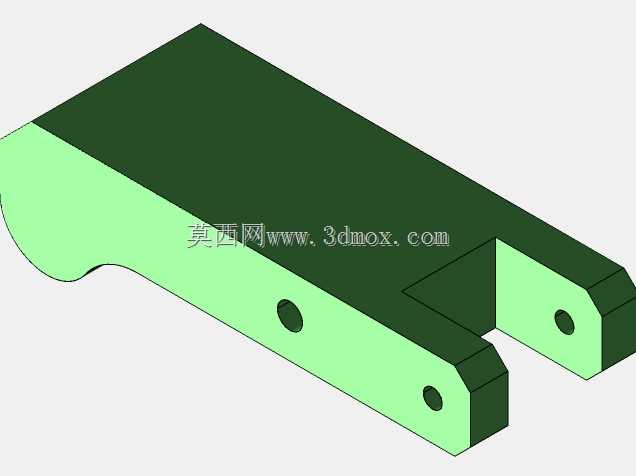

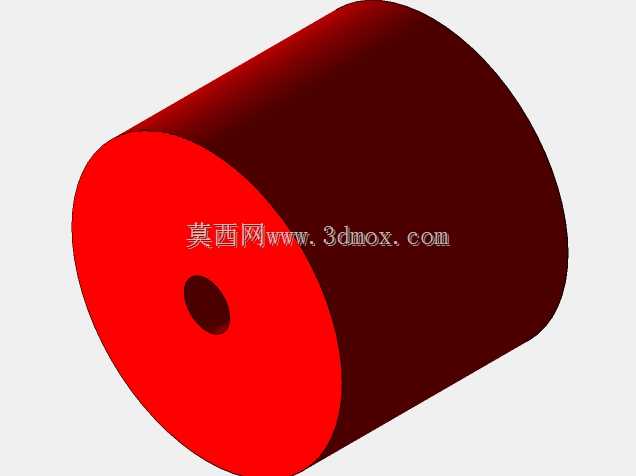

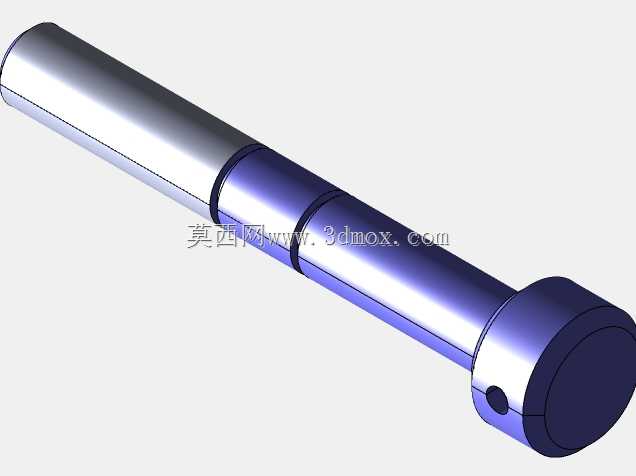

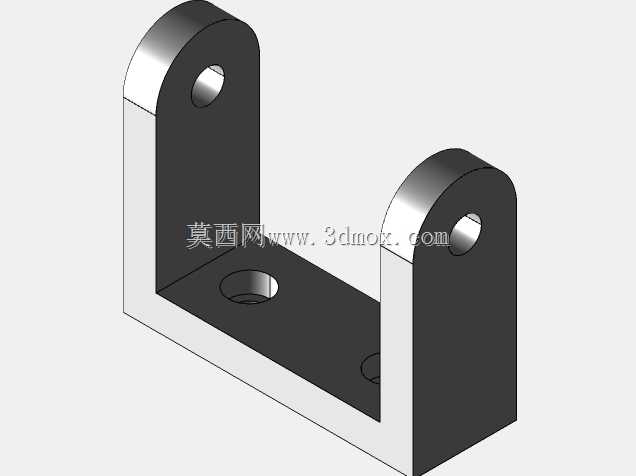

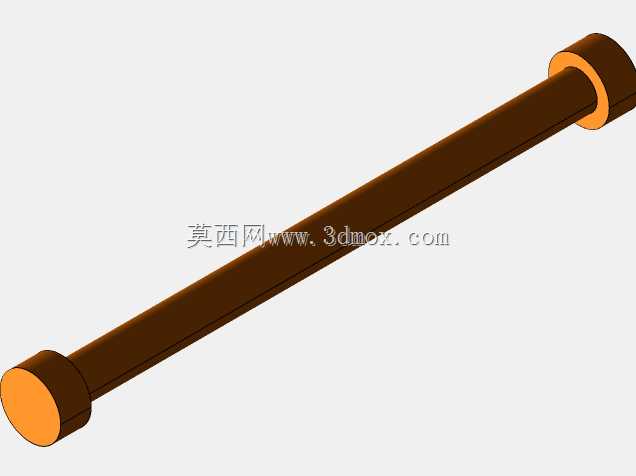

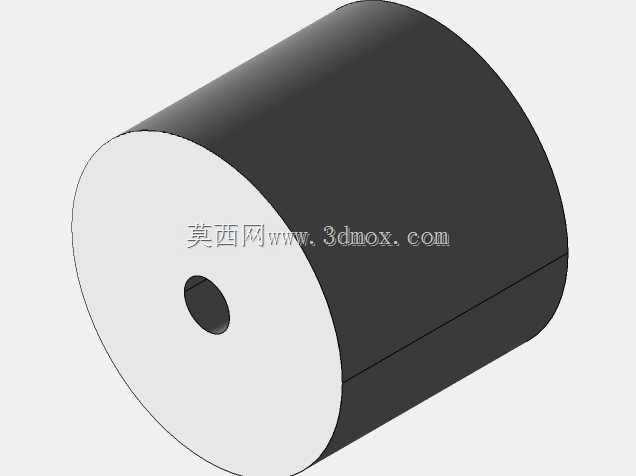

　　压臂通过铰接销轴与基座上的立式支撑耳座连接，支撑耳座与基座为一体化结构，保证铰接位置的刚性，避免反复装夹过程中出现支撑变形；压臂的工作端镶嵌有软质压紧块，直接接触被夹工件的上表面，可根据被加工工件的材质更换不同硬度的压头，比如加工铝件、铜件等软金属时更换尼龙压头，防止压伤工件表面，加工钢件时可更换淬火钢压头提升耐磨性能。驱动部分采用梯形螺纹传动的手动螺杆，螺杆穿过基座立板的螺纹孔，端部带有滚花手拧端头，操作时旋转螺杆即可推动压臂绕铰接销轴转动，利用杠杆放大原理，操作人员只需要施加很小的手动力，即可在压头位置产生足够大的压紧力，足以抵抗常规铣削、钻削加工过程中的切削力，避免工件出现位移、振动。

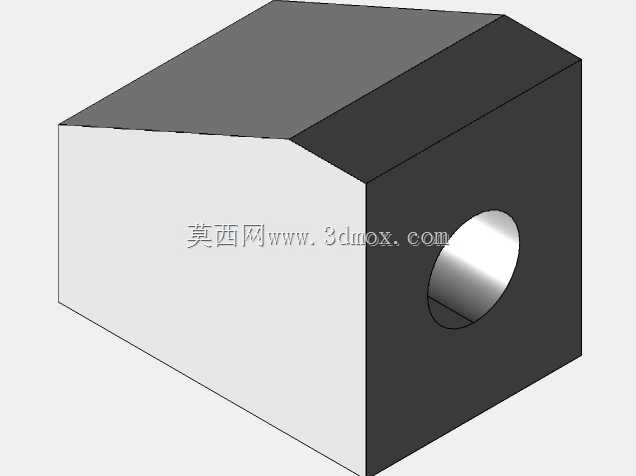

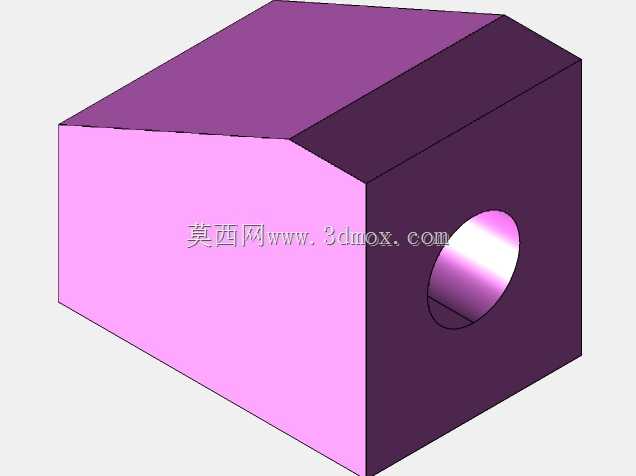

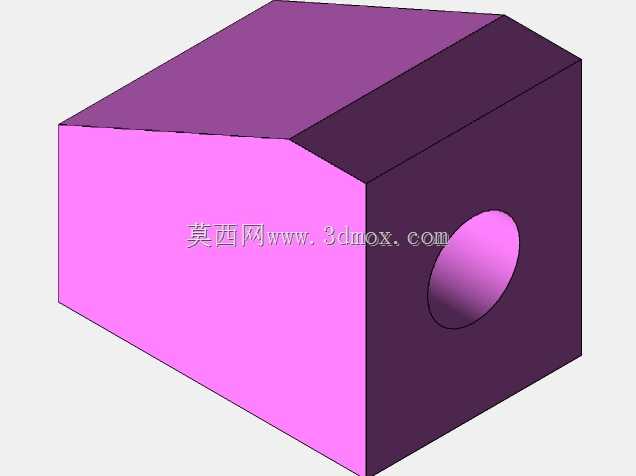

　　整套夹具的活动铰接位置都预留了合理的配合间隙，销轴与孔之间采用间隙配合，保证压臂转动顺畅无卡滞，同时在螺杆与压臂的接触位置设计了圆弧接触头，减少螺杆转动时与压臂之间的滑动摩擦，提升操作手感，长期使用也不会出现压臂表面的异常磨损。从安装边界来看，整套夹具的整体轮廓尺寸控制在小型工装的适配范围内，长度方向不超过200mm，宽度方向不超过100mm，高度方向在压紧状态下不超过120mm，不会占用过多工作台安装空间，也不会与加工刀具的走刀路径产生干涉，针对不同厚度的工件，只需要调整螺杆的进给行程即可适配，不需要更换夹具零部件，可兼容一定尺寸范围内的方块类、轴类零件的装夹需求。设计过程中优先考虑了操作的便捷性，

　　压紧与松脱工件只需要单手旋转螺杆即可完成，不需要额外使用扳手等辅助工具，操作人员在工位上可快速完成上下料操作，有效提升单工序的作业效率。同时结构上尽可能减少了非标零件的数量，基座、压臂、支撑耳座都可以采用常规的铣削、钻削工艺加工完成，销轴、螺杆都可以选用标准件改制，加工制造成本低，后期维护也十分方便，出现易损件磨损时只需要更换对应零件即可，不需要整套夹具报废。在实际生产场景中，这类夹具除了用于机加工工序的工件固定，还可以用于装配工位的零件定位、检测工位的工件夹持，适配多场景的装夹需求，因为不需要外接动力源，也可以在无气源、无电源的野外维修、临时加工场景下使用，适用性极强。结构设计时充分考虑了排屑需求，基座水平底板上没有多余的遮挡结构，加工产生的切屑可以直接顺着底板斜面滑落，不会堆积在定位面或者铰接位置，日常清理维护十分方便，不会因为切屑堆积影响装夹精度或者活动部件的动作顺畅度。
