楔形对合式定位夹紧工装结构

　　在机械加工、装配工位的定位装夹环节，这类楔形对合结构的应用场景十分广泛，常见于小型轴类零件、异形冲压件的铣削、钻孔工序的快速定位，也可作为自动化线体上的随行夹具定位单元使用，替代传统的平口钳装夹方式，减少异形工件的找正时间。从实际使用逻辑来看，该结构依靠两个对称楔形块的斜面配合实现夹紧动作，当两个楔形块沿斜面相对滑移时，中间形成的V型或异形装夹空间会逐步收窄，对放置在内的工件形成均匀的抱紧力，相比单点顶紧的装夹结构，这种对合楔形结构的夹紧力分布更均匀，不会对薄壁类工件造成装夹变形，同时自带定位基准，装夹后无需额外找正工件的中心位置。

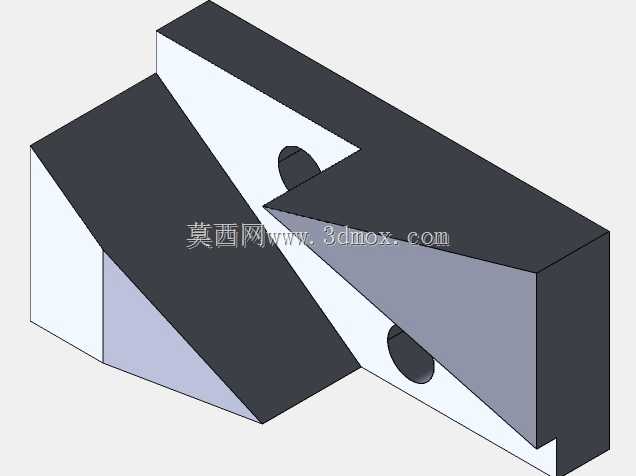

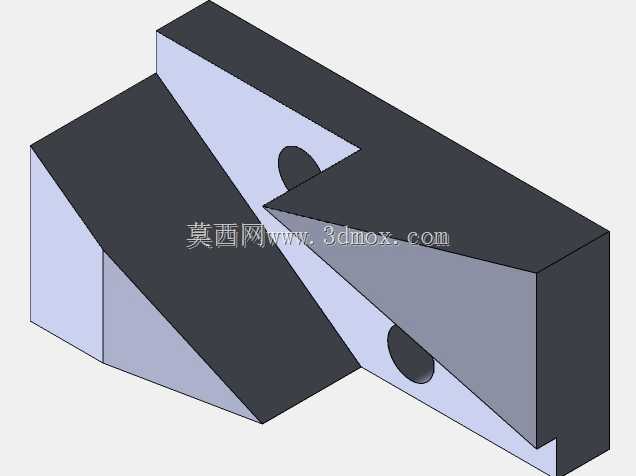

　　设计这类结构时，首先要明确装夹工件的外形轮廓公差，两个楔形块的配合斜面需要做研磨处理，保证斜面接触面积不低于85%，避免夹紧时出现偏载导致工件定位偏移。结构上预留的两个同轴通孔是安装锁紧销轴的位置，安装时销轴穿过两个楔形块的通孔，一端配合锁紧螺母，通过螺母的预紧力带动两个楔形块沿斜面相对滑动，实现夹紧动作，通孔的位置设计需要避开斜面的受力核心区，防止锁紧时楔形块出现应力集中导致开裂。从安装边界来看，该结构的底部为平面设计，可以直接固定在机床工作台或者工装基板上，底部平面的平面度公差需要控制在0.02mm以内，保证安装后整体结构的水平度，避免装夹工件出现角度偏差。楔形块的外侧垂直面可以作为定位基准面，配合线体上的定位挡块使用，实现工装在工位上的快速换装，换装重复定位精度可以控制在0.03mm以内，满足多数精加工工序的精度要求。

　　在实际工况适配中，这类楔形结构的斜面角度通常设计为7-12度，角度过小会导致夹紧行程不足，无法适配一定公差范围内的工件尺寸，角度过大则会出现自锁失效的问题，加工过程中受切削力影响容易出现夹紧松脱的情况。两个楔形块的尖角位置需要做0.5mm的倒角处理，一方面避免安装调试时划伤操作人员，另一方面减少尖角处的应力集中，提升结构的整体使用寿命。针对不同的装夹需求，楔形块的配合面可以根据工件外形做定制化的型面加工，比如装夹圆柱类工件时可以在配合面加工V型槽，装夹方形工件时可以加工平直面，基础楔形结构不需要做改动，只需要更换配合型面即可适配不同的工件，具备较强的通用性。

　　从受力角度分析，该结构在夹紧状态下，锁紧销轴的拉力会通过斜面分解为垂直于工件表面的夹紧力和沿斜面的滑移分力，当斜面角度处于自锁区间内时，即使锁紧螺母出现少量预紧力衰减，结构也能保持可靠的夹紧状态，不会在切削振动的影响下松脱。安装时需要注意两个楔形块的配合斜面保持清洁，不能残留切屑或者油污，否则会导致斜面摩擦系数下降，影响自锁性能。日常维护中只需要定期在斜面位置涂抹少量润滑脂，减少反复夹紧松开过程中的斜面磨损，即可长期保持结构的装夹精度。这类结构相比复杂的液压、气动夹紧工装，制造成本更低，维护更简单，适合小批量多品种的加工场景使用，也可以作为复杂工装的基础夹紧单元嵌入到大型工装结构中，拓展整体工装的装夹适配范围。
