在工业自动化检测、设备状态监测的现场场景里,这类轴座组合构件是接触式位移、位置类传感器的核心配套安装载体,很多一线做设备改造、检测工位搭建的结构工程师,在做传感器安装方案时,都会优先参考这类成熟的轴座配合结构,避免出现安装刚性不足、检测行程偏移的问题。从实际使用场景来看,这类构件常被用在生产线工件到位检测、设备运动部件行程限位反馈、工装夹具夹紧位置确认的工位上,轴端直接和被检测的运动部件接触,后端的安装座则负责把整个组件固定在设备的机架或者安装立板上,把被检测部件的直线位移精准传递到传感器的感应端,完成位置信号的采集转换。

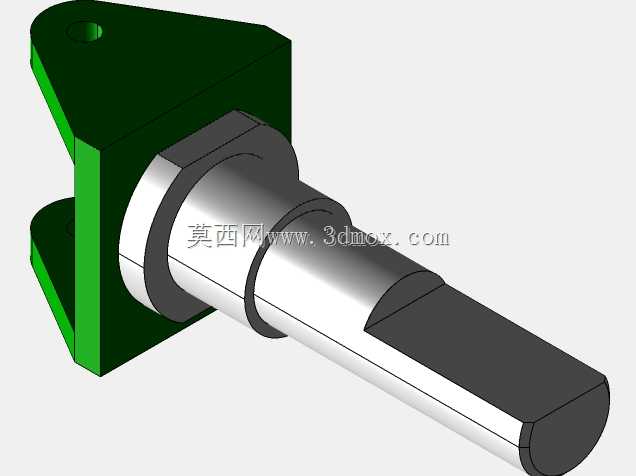

从功能特性上拆解,这个组件分为两个核心功能段,后侧的绿色安装支座承担整体固定的作用,支座上预留的安装孔可以直接穿入螺栓完成和设备基体的锁附,支座的叉型开口结构刚好可以卡住轴身的限位台阶,避免轴在往复运动过程中出现周向转动或者轴向窜动,保证轴的运动方向始终和传感器的感应轴线保持同轴,不会因为偏载导致检测数据出现偏差。前侧的金属轴段是运动传递的核心,轴身上设计的多道台阶结构,一方面是用来和安装座内的衬套或者滑动轴承配合,保证轴往复滑动的顺畅度,减少运动卡滞的概率,另一方面不同直径的台阶可以适配不同规格的传感器接触头,也能在轴运动到极限位置时起到硬限位的作用,避免轴过度伸出撞击传感器内部的感应元件,造成传感器损坏。轴的末端做了扁位结构,这个细节设计是很多新手建模时容易忽略的点,扁位可以和被检测部件上的卡槽配合,进一步限制轴的周向转动,哪怕设备运行过程中存在振动,也不会出现轴跟转的情况,保证接触端始终和被检测面保持稳定贴合。
从设计思路的角度来说,这类构件的建模逻辑完全是围绕实际装配需求展开的,首先要确定的是安装座的固定边界,安装座的三角型外形是在保证安装刚性的前提下做的轻量化处理,相比整块的方形安装块,这种切角的三角结构既减少了材料占用,也能避开设备上其他相邻构件的安装空间,不会出现装配干涉。轴段的直径选择是匹配常用的M8或者M10规格传感器安装螺纹来做的,轴的总长度则是根据传感器的额定检测行程来确定,预留了足够的伸缩余量,哪怕被检测部件存在一定的位置公差,也能保证轴始终和被检测面接触,不会出现检测信号丢失的情况。轴身上的环形槽是用来安装密封圈或者防尘圈的,在有切削液、粉尘的加工车间场景里,这个槽位的密封件可以阻挡外界的杂质进入安装座和轴的配合间隙里,避免长期使用后出现轴滑动卡涩、磨损加剧的问题,大幅提升组件在恶劣工况下的使用寿命。
关于安装边界的尺寸把控,做这类结构设计时首先要确认安装座的两个安装孔的中心距,这个尺寸必须和设备上预留的安装螺孔中心距完全匹配,否则现场安装时会出现孔位对不上的问题,安装座的厚度方向尺寸要保证螺栓锁附后有足够的螺纹啮合长度,避免运行中螺栓松动。轴的伸出端长度要控制在传感器的有效行程范围内,极限伸出位置不能超出传感器的最大测量行程,极限缩回位置也不能让轴完全脱离安装座的导向段,保证至少有三分之一的轴长始终在导向孔内,避免轴出现歪斜。轴和安装座的配合间隙一般控制在0.02mm到0.05mm之间,间隙太小会导致滑动阻力过大,温度变化时容易出现胀死的情况,间隙太大则会导致轴的晃动量超标,直接影响传感器的检测精度。很多工程师在做这类结构的三维建模时,容易忽略配合公差的标注和安装干涉的检查,往往要到现场装配时才发现轴和周边的管线、其他构件存在碰撞,或者安装座的固定螺栓没有足够的扳手操作空间,这些细节在建模阶段就要提前考虑,把安装扳手的活动空间、轴运动全行程的干涉检查都做全,才能保证加工出来的零件拿到现场就能直接装配使用,不需要二次返工修改。
