传感器安装用L型铰接固定支座结构

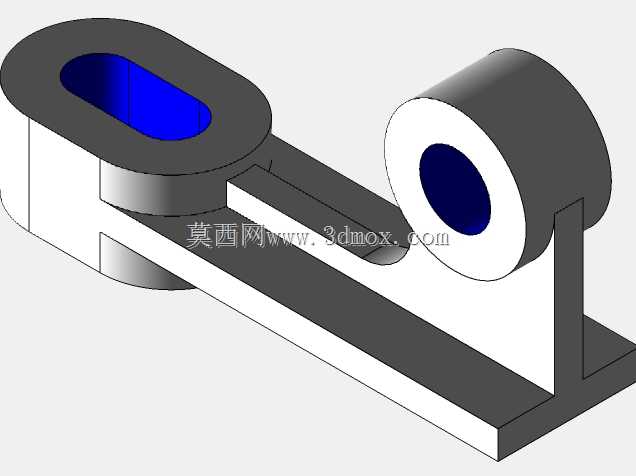

　　在工业传感检测场景中，这类支座结构主要承担传感器本体的定位、姿态固定以及外部载荷缓冲作用，常见于生产线位移检测工位、设备振动监测点位、物料到位触发单元等需要稳定安装检测元件的位置。不同于普通的平板式安装座，该结构采用L型一体化弯折的基体设计，竖直立板与水平底板通过直角过渡连接，省去了额外拼接的紧固件，能够在紧凑的安装空间内同时实现两个方向的定位约束，避免多零件拼接带来的累计装配误差。

　　从功能特性来看，结构一端设置的长圆形腰型孔，是为了适配现场安装时的孔位偏差，安装过程中可以沿着腰孔的长度方向微调支座的固定位置，不需要重新在安装基础上钻孔，大幅降低现场整改的工作量，腰孔的沉台设计能够让内六角螺栓的头部完全沉入构件内部，不会突出平面干涉后续传感器的安装动作。另一端的带孔筒状铰接结构，内壁做了光滑精加工处理，能够与配套的铰接销轴形成间隙配合，既可以让传感器在小角度范围内自适应调整检测角度，适配不同倾斜角度的被测面，也能通过销轴传递径向载荷，避免传感器本体直接承受外部冲击，筒状结构的端面做了倒角处理，方便销轴快速穿入装配，也能减少应力集中带来的结构断裂风险。

　　设计过程中，首先要明确安装边界的约束条件：水平底板的底面作为整个支座的安装基准面，平面度需要控制在0.05mm以内，保证与设备安装面完全贴合，不会出现翘曲导致的固定不稳；竖直立板的侧面与水平底板的垂直度公差设定为0.08mm，确保铰接筒的轴线与安装基准面保持平行，避免销轴装配后出现卡滞。腰型孔的长度方向与铰接筒的轴线保持垂直，这样微调位置时不会改变铰接点的旋转平面，保证传感器调整角度时的运动轨迹始终在预设的检测平面内。连接腰型孔端与铰接筒端的水平连接筋，厚度根据实际承载的传感器重量做匹配，常规工业用接近式、光电式传感器重量多在500g以内，连接筋厚度设置为6mm即可满足抗弯强度要求，同时在筋板与两端结构的连接处做了R3的圆角过渡，避免直角位置在长期振动环境下出现疲劳裂纹。

　　实际选型使用时，需要注意几个安装边界尺寸：铰接筒的内孔直径要与配套的传感器安装销轴直径保持一致，常规配合公差选H7/g6即可，既保证转动灵活又不会出现过大的晃动间隙；腰型孔的宽度要适配常用的M6内六角安装螺栓，长度设置为30mm能够覆盖±10mm的位置调整范围，满足绝大多数现场安装的偏差补偿需求；整个支座的总高度控制在45mm以内，不会占用过多的设备安装空间，适合在密集排布的检测工位中使用。结构的材质通常选用6061铝合金做阳极氧化处理，兼顾轻量化与防锈能力，在有重载冲击的场景下也可以更换为304不锈钢材质，不需要改动整体结构尺寸，仅需根据材料强度调整连接筋的厚度即可。

　　不同于定制化的专用传感器支架，这种通用型铰接支座可以适配多种不同规格的圆柱型、方块型传感器，只需要在铰接筒上加装对应的传感器转接套即可，不需要针对每一款传感器重新设计安装结构，能够大幅减少非标设计的重复工作量。在设备维护时，只需要拔出铰接销轴就可以快速更换传感器，不需要拆卸整个支座的固定螺栓，能够缩短设备停机维护的时间。结构的所有棱边都做了0.5mm的倒钝处理，避免安装调试过程中划伤操作人员，也不会刮伤传感器的连接线缆。在长期振动的设备上使用时，可以在铰接筒的内壁加装聚四氟乙烯衬套，减少销轴与筒壁的磨损，延长结构的使用寿命，衬套磨损后只需要更换衬套即可，不需要更换整个支座，降低后期维护成本。
