双筒铰接式传感器安装支座结构

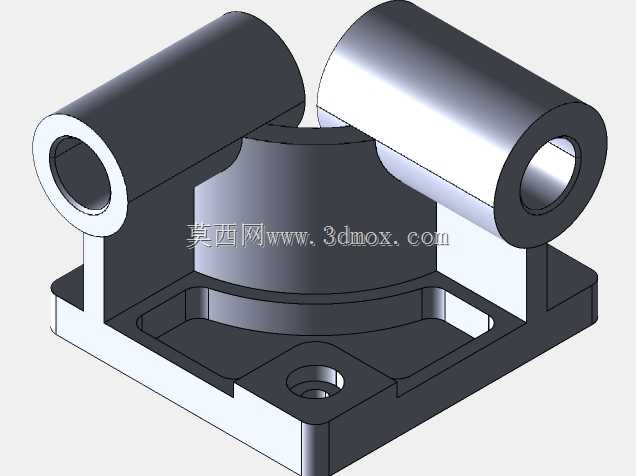

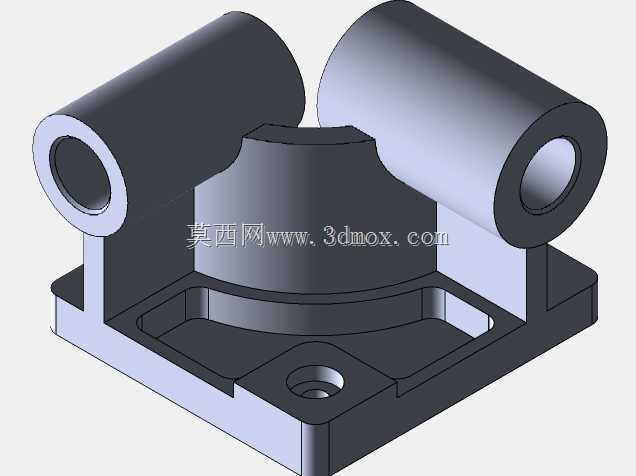

　　该结构件属于传感器配套安装支撑类零件，主要应用在工业检测工位、自动化生产线传感单元固定、试验台架传感组件搭载等场景，用来为外置式传感检测元件提供稳定的安装基准，同时通过两侧的筒状铰接结构实现传感单元的角度微调适配，满足不同检测角度下的安装对位需求。从实际使用场景来看，这类支座常搭配光电类、位移类、张力类传感器使用，在设备运行过程中既要承载传感器自身重量，还要抵消设备运行产生的小幅振动，避免传感元件出现位置偏移导致检测数据失准，因此底座部分采用了方形带安装沉孔的结构设计，四个角位预留的沉头安装孔可以直接通过内六角螺栓固定在设备型材台面或者安装基板上，沉孔设计能够让螺栓头完全沉入座体内部，不会突出安装面干涉上方的部件运动，

　　底座的安装边界可以适配常规40系列、50系列工业铝型材的安装孔距，不需要额外加工过渡连接板就能完成固定。两侧的筒状结构为同轴铰接孔设计，孔内可以穿装铰接销轴，用来连接搭载传感元件的摆动支架，两个筒体之间预留的弧形让位空间，能够给摆动支架提供足够的回转角度，不会在角度调整过程中出现结构干涉，筒体的壁厚经过受力校核，在穿装销轴承受径向载荷的时候不会出现形变，保证铰接转动的顺畅度，同时筒体与底座之间通过弧形过渡的连接筋实现结构衔接，过渡位置做了圆角处理，避免应力集中导致长期受载后出现开裂问题。底座中间位置的内凹型腔设计，一方面可以减少零件整体的材料用量，降低自身重量，另一方面型腔的侧壁可以作为加强筋结构提升底座的整体刚性，

　　避免安装固定后底座出现翘曲变形，型腔角落位置预留的小孔可以作为传感线缆的穿线通道，让传感器的连接线可以从支座内部走线，避免线缆外露被设备运动部件剐蹭，同时也能让整体布线更加规整。在设计思路上，该结构优先保证安装基准的平面度，底座的下安装面要求铣削加工达到较高的平面精度，确保固定后不会出现倾斜，两侧铰接孔的同轴度公差控制在合理范围内，保证销轴穿装后不会出现卡滞，铰接转动的阻尼感均匀，角度调整后可以通过销轴端的锁紧螺母实现位置固定，不需要额外增加锁紧结构。从安装适配性来看，该支座的整体高度控制在常规传感安装的常用高度区间，不会因为支座过高导致整体重心偏高影响稳定性，也不会因为高度不足导致传感元件距离检测面过远超出检测量程，

　　两侧筒体的外径尺寸适配常规的铰接支架安装孔尺寸，不需要额外定制配套的连接部件，能够和市面上常规的传感安装支架实现通用互换。在实际装配过程中，首先将支座通过沉头螺栓固定在预设的安装位置，锁紧螺栓后需要校验底座上表面的水平度，确认基准面无倾斜后，再将搭载传感器的摆动支架通过销轴穿装在两侧的筒体孔内，调整到需要的检测角度后锁紧张紧结构，最后将传感器线缆从底座的型腔穿线孔引出连接到控制单元即可，整个装配过程不需要复杂的工装调整，普通装配人员按照作业指导书就能快速完成安装。结构的受力路径设计也比较合理，传感器搭载后的载荷通过铰接销轴传递到两侧筒体，再通过弧形连接筋均匀分散到底座的整个安装面，不会出现局部应力过大的问题，即使在设备有持续小幅振动的工况下，结构也能保持长期的稳定性，不会出现连接松动或者结构形变的问题，适合在连续运行的工业生产设备上长期使用。
