CSWA认证练习用机械夹座结构建模

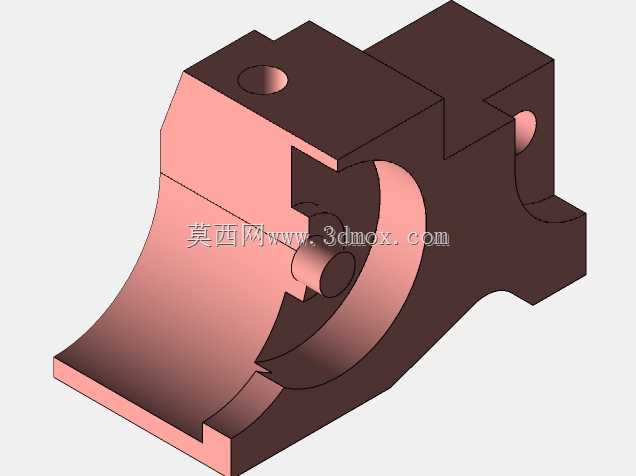

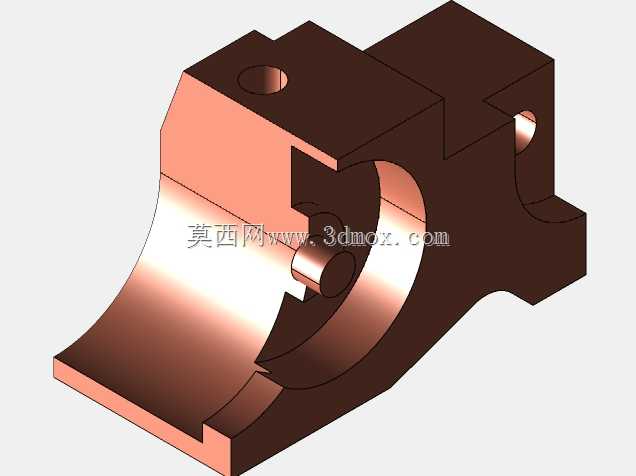

　　在机械结构设计的实操练习场景中，这类夹座类零件是CSWA认证考核里非常典型的建模考核载体，它的结构特征覆盖了拉伸、切除、旋转、倒角、异形曲面切除等多个SolidWorks核心建模指令，能全面检验建模者对草图约束、特征顺序、基准选择的掌握程度。从实际工业应用场景来看，这类结构的零件常作为工装夹具的核心承载件，用在小型自动化装配线的工件定位工位，或是检测设备的样件夹持模块上，承担工件定位、配合锁紧件完成装夹固定的功能，部分同结构改型件也会用在仪表类设备的内部支撑环节，为传感检测元件提供稳定的安装基准。从功能特性上看，这个零件集成了平面安装基准、弧形夹持工作面、侧向锁紧孔位、顶部定位销孔多个功能结构：顶部的沉孔用于穿装固定螺栓，

　　可将整个夹座锁紧在设备安装基板上；侧面的横向通孔用于穿装锁紧销轴，配合弧形工作面完成对圆柱类工件的抱紧夹持；内侧的弧形曲面是核心工作接触面，曲面的弧度精度直接决定装夹后工件的同轴度，建模时需要严格保证圆弧轮廓与安装基准面的位置公差；前端的斜切让位结构是为了避让相邻工位的运动部件，避免设备运行过程中发生结构干涉。设计这类零件的时候，首先要确定核心安装基准，也就是零件底部的平面，所有特征的尺寸标注都要以这个基准面为起点，避免基准混乱导致后续装配出现公差累积；其次要优先完成主体块的拉伸特征，再依次切除出弧形夹持腔、侧向销轴孔、顶部安装孔，最后处理边角的倒角与让位结构，特征顺序的合理性直接影响模型的可修改性，要是先做切除再做主体拉伸，

　　后续修改主体尺寸时很容易出现特征报错。从安装边界来看，这类零件的整体安装轮廓要匹配常用的工装基板安装孔距，底部安装面的平面度需要控制在合理公差范围内，保证安装后不会出现翘曲；侧向销轴孔的轴线要与弧形夹持面的轴线保持平行，否则锁紧时会出现工件偏斜，影响装夹精度；顶部安装孔的沉头深度要匹配对应规格螺栓的头部高度，保证螺栓锁紧后头部不会高出零件表面，避免和上方其他部件产生干涉。在建模练习过程中，需要重点关注异形切除特征的草图约束，内侧弧形工作面与相邻凸台的衔接处要做平滑过渡，避免出现应力集中的尖角，实际加工中这类衔接位置也会通过倒角或小圆角处理来提升零件的结构强度，减少长期受夹紧力后出现开裂的风险。

　　另外零件侧面的凸耳结构是为了增强销轴孔处的结构强度，因为销轴锁紧时这个位置会承受较大的径向作用力，增加凸耳厚度可以有效提升孔位的抗变形能力，设计时不能为了简化建模随意去掉这个结构，否则会和实际零件的力学性能要求不符。对于备考CSWA认证的从业者来说，练习这类零件建模不能只追求外形相似，还要理解每个结构对应的实际功能，养成从工程应用角度梳理建模逻辑的习惯，这样在考试中遇到参数调整的题目时，才能快速找到特征之间的关联关系，准确完成模型修改，同时这种建模思路也能直接迁移到实际工作中的工装零件设计里，避免出现只懂软件操作不懂结构设计逻辑的问题。
