CSWA认证练习用机械基座类零件建模实例

　　在机械结构设计的日常工作与技能考核场景中，这类带异形安装位的基座类零件是非常典型的考核载体，同时也广泛出现在小型工装夹具、检测工位定位组件的实际应用里。从实际用途来看，这类零件主要承担两个核心作用，一是作为上部异形功能组件的安装承载基体，二是通过底部的定位凸台结构实现自身在设备台架上的快速装夹固定，很多小型传感器安装支架、气动元件定位座的结构逻辑都和这个零件高度相似。

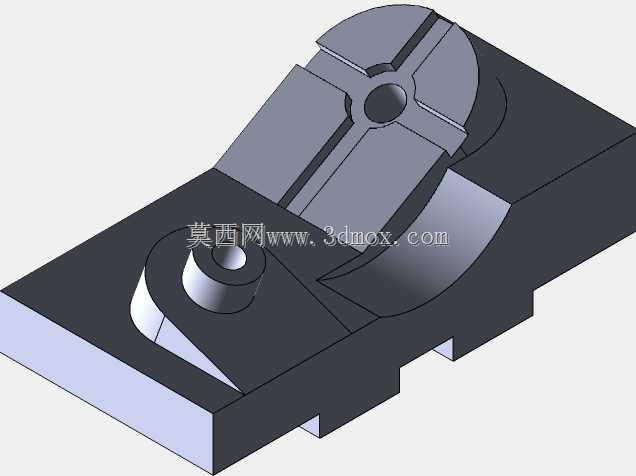

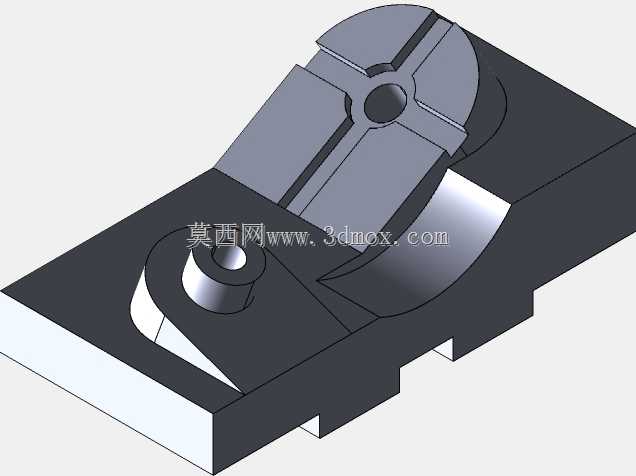

　　从设计思路上拆解这个零件，首先要明确的是基准选择逻辑，建模时优先选取底部安装平面作为第一设计基准，这个平面同时也是零件加工时的粗基准与后续精加工的定位基准，所有上部结构的尺寸标注都要从这个基准出发，避免基准转换带来的尺寸误差。零件主体的底座部分采用矩形块结构，边缘做了合理的倒角处理，既消除加工后的锐边避免装配划伤，也能减少应力集中，提升零件长期受载下的结构强度。底座上预留的两个底部凸台，是和安装工位的卡槽配合的定位结构，设计时凸台的宽度公差要控制在合理范围，既要保证装配时能顺利卡入卡槽，也要避免间隙过大导致安装后出现晃动，影响上部组件的位置精度。

　　上部的结构设计分为两个功能区，一侧是带十字开槽的半圆凸台结构，这个结构主要用来适配圆柱类功能件的安装，十字开槽的作用是提供一定的弹性夹紧余量，当中间的安装孔穿入锁紧螺钉时，开槽结构可以轻微收缩，抱紧装入的圆柱杆件，保证连接的紧固性，这类结构在小型传感器的安装支架上非常常见，不需要额外的夹紧套就能实现可靠的杆件固定。另一侧的带凸台沉孔结构，是用来安装锁紧螺钉的位置，沉孔的深度要保证螺钉装入后头部不高出零件表面，避免和上部其他组件产生运动干涉，沉孔下方的通孔尺寸要和选用的螺钉规格匹配，同时预留合理的装配间隙。两个功能区之间的弧形过渡面，不是单纯的外观造型，而是为了避免两个安装位之间出现应力集中的薄弱区域，同时在加工时可以通过曲面走刀一次性成型，减少不必要的加工工序。

　　从安装边界的尺寸逻辑来看，零件的整体长宽尺寸要适配常见的小型工装安装板的孔位间距，底座的厚度要满足承载上部组件时的刚性要求，避免受载后出现变形导致上部安装的元件位置偏移。上部半圆凸台的中心高度，要匹配所安装杆件的中心高要求，保证杆件装入后和相邻组件的轴线保持共面，减少传动或者检测时的位置误差。建模过程中要注意各个特征之间的几何约束，比如半圆凸台的中心要和底座的对称面保持位置度要求，沉孔的轴线要垂直于底座安装平面，十字开槽的对称面要和半圆凸台的中心重合，这些几何约束是保证零件加工后能顺利装配的核心，也是CSWA考核中重点考察的建模规范要点。

　　在实际工程应用里，这类零件如果作为传感器安装座使用，还要考虑材质选择对检测精度的影响，如果是接近类传感器，要避免选用导磁材质干扰检测信号，如果是受力较大的工装定位座，就要选用45号钢做调质处理，保证足够的结构强度。建模时还要注意拔模角度的设置，如果是采用注塑工艺生产这类零件，所有垂直于脱模方向的侧壁都要添加合理的拔模斜度，避免脱模时出现零件拉伤；如果是采用机加工工艺生产，就要注意刀具路径的可达性，比如弧形过渡面的曲率半径要大于选用的加工刀具半径，避免出现刀具无法加工的死角。很多初学者在练习这类零件建模时，容易忽略特征的先后顺序，比如先做倒角再做打孔特征，就会导致孔口的倒角被切除，或者先做开槽再做凸台，导致特征之间出现多余的实体，这些建模习惯的问题，也是技能考核中容易丢分的点，同时也会影响后续工程图生成、数控编程等下游工作的效率。
