双吊耳铰接式连接支座结构设计

　　这类双吊耳铰接式连接支座，在工业传动链路、工装夹具铰接位、小型设备连杆联动结构中应用十分广泛，核心作用是实现两个相对运动部件之间的铰接传动，既能够传递既定方向的载荷，又可以预留合理的转动自由度，避免刚性连接在设备运行过程中因形变、位移产生的应力集中问题。从实际使用场景来看，这类零件常出现在轻载气动连杆机构、传感器安装支架铰接位、小型工装的开合定位结构中，区别于重型设备使用的大尺寸铰接支座，该款零件结构紧凑，适配安装空间有限的轻载传动场景，能够在不占用过多安装位置的前提下，满足铰接转动的功能需求。

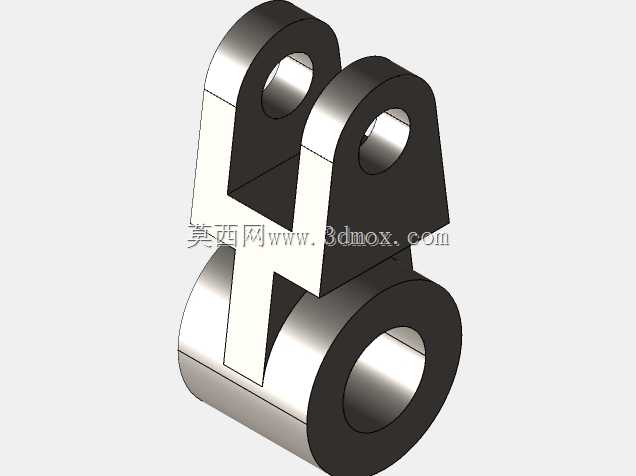

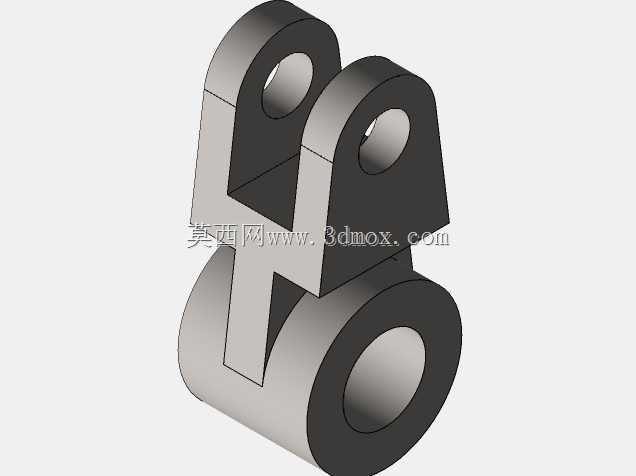

　　从功能特性上看，零件下部为整圆套筒结构，内部通孔用于穿装固定转轴或者支撑轴，套筒的外圆柱面经过同轴度公差约束，能够保证安装后与配合轴的同轴度，减少转动过程中的径向跳动；上部为对称分布的两个带孔吊耳结构，两个吊耳的内侧面保持平行，孔位同轴度严格控制，用于连接外部连杆或者摆臂，当外部部件带动吊耳转动时，下部套筒可绕固定轴做定角度摆动，实现力的方向转换或者动作传递。两个吊耳之间预留的间隙尺寸，刚好适配常规厚度的连杆端部安装位，避免安装后出现连杆卡滞、两侧间隙不均导致的偏磨问题。

　　设计过程中，首先要确定下部套筒的内径尺寸，这个尺寸直接决定了适配转轴的直径，需要结合实际承载需求选定，套筒的壁厚要满足径向载荷下的强度要求，避免受载后出现套筒变形抱死转轴的问题；上部两个吊耳的中心距、吊耳厚度以及吊耳孔的直径，要匹配所连接的连杆端部尺寸，吊耳孔与下部套筒孔的中心距是核心参数，这个尺寸直接决定了铰接传动的力臂长度，影响整个连杆机构的传动比。建模过程中，优先以两个孔的中心连线作为尺寸基准，先绘制下部套筒的截面轮廓拉伸生成基体，再以上部吊耳的对称面为基准绘制吊耳的截面轮廓，拉伸后与下部套筒做合并处理，两个吊耳与套筒连接的位置做了圆角过渡处理，减少应力集中，避免设备长期运行过程中在连接位置出现疲劳断裂。

　　安装边界方面，下部套筒的轴向长度要小于安装位的支撑间距，保证套筒装入后不会与两侧的支撑结构发生干涉，套筒两端可以根据需求加装轴用挡圈或者轴承端盖，限制轴向窜动；上部吊耳的外侧总宽度要小于连杆端部的开口宽度，保证连杆能够顺利嵌入两个吊耳之间，吊耳孔穿装连接销后，要保证连接销与吊耳孔的配合间隙在合理范围，既不能过紧导致转动卡滞，也不能间隙过大产生传动冲击。零件的整体外形没有多余的突出结构，所有棱边都做了小倒角处理，既避免安装过程中划伤操作人员，也能够减少应力集中点，提升零件的疲劳寿命。在实际选型应用时，需要结合实际工况的载荷大小、转动角度范围、安装空间尺寸来核对各个关键尺寸，确保安装后能够顺畅实现铰接转动功能，不会出现干涉、强度不足等问题。建模时对各个配合面的公差做了合理设定，转轴配合面采用基孔制间隙配合，吊耳连接销孔根据连接需求可选间隙或者过渡配合，满足不同场景的装配要求。
