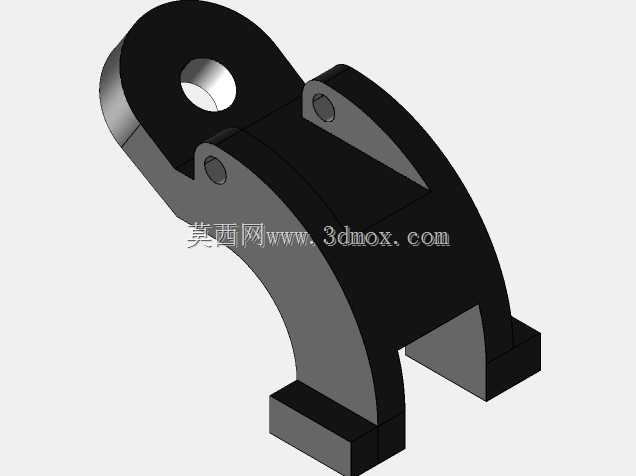

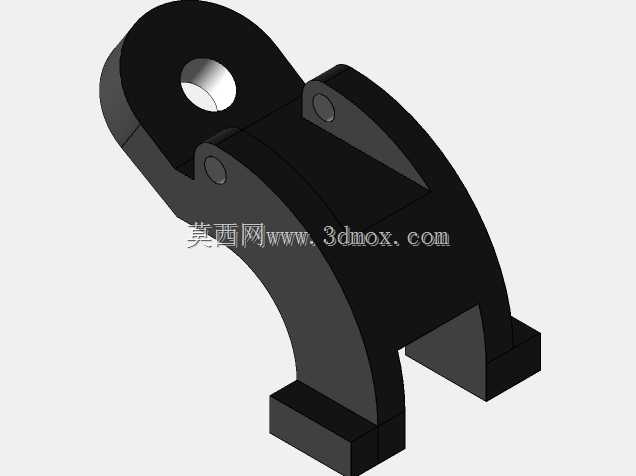

弧形铰接式传感器安装固定支架结构

　　这类弧形铰接结构的固定件，常应用在工业传感检测场景的安装工位上，主要作用是为外置式检测传感器提供稳定的安装承载基础，同时预留铰接调整的活动余量，适配不同检测角度的安装需求。在自动化生产线的物料到位检测、设备行程限位、工件位置校准工位上，这类支架可以直接固定在设备机架的型材或安装板上，上端的铰接孔用于连接传感单元的铰接销轴，下端两个平行的支脚是主要的安装定位面，通过螺栓锁紧即可完成支架的固定，不需要额外加工复杂的安装基面，适配多数常规工业设备的安装预留位。从结构设计逻辑来看，整体采用弧形过渡的主体结构，是为了避让安装位周边的管线、相邻运动部件的运动轨迹，避免支架与设备运行部件发生干涉，相比直臂式的固定支架，

　　弧形主体的抗弯截面模量分布更合理，在同等材料厚度下，能承受更大的侧向载荷，减少传感单元工作时的抖动偏移，保证检测精度的稳定性。上端的单耳铰接孔做了加厚的凸台处理，孔位周边的壁厚比主体壁厚高出30%左右，是为了降低铰接销轴长期转动带来的孔位磨损，延长构件的使用寿命，铰接孔与两侧板上的定位小孔同轴度公差控制在0.02mm范围内，保证铰接转动时无卡滞、无旷量。两侧的平行侧板与弧形主体采用一体化成型结构，没有拼接焊缝，整体结构的刚性更强，不会因为长期受载出现拼接位开裂的问题。下端的两个安装支脚做了直角切边的定位基准面，安装时可以直接贴靠在设备安装面的定位凸台上，不需要反复调整安装位置，支脚上预留的安装孔为长圆形设计，

　　允许安装时存在±2mm的位置调整余量，降低安装基面的加工精度要求，适配现场安装的位置偏差。在实际选型应用中，这类支架的安装边界需要提前核算：上端铰接孔的中心到下端安装面的垂直距离，决定了传感单元的检测高度，弧形主体的外轮廓半径需要大于周边运动部件的最大回转半径，保证设备运行时无碰撞，两侧板的间距要匹配所安装传感单元的铰接端宽度，避免出现装夹过紧或间隙过大的问题。设计建模过程中，需要重点关注几个关键尺寸的公差配合：铰接孔与销轴的配合采用H8/f7的间隙配合，既保证转动灵活，又不会出现过大的间隙影响检测位置精度；下端安装面的平面度公差控制在0.05mm以内，保证支架安装后不会出现倾斜，导致传感单元的检测角度出现偏差；

　　两侧定位小孔的位置度公差不超过0.03mm，保证铰接组件装配后同轴度达标。这类结构的支架相比一体式焊接支架，整体成型的结构不存在焊接变形的问题，后期维护时只需要更换铰接销轴即可完成磨损修复，不需要整体更换支架，能降低设备的后期维护成本。在物料检测工位应用时，支架的弧形结构可以让传感单元的走线顺着弧形内壁布置，避免线缆外露被运动部件剐蹭，同时也能让整体安装结构更紧凑，减少对设备安装空间的占用。对于有角度调整需求的检测工位，只需要松开铰接位的锁紧螺栓，即可调整传感单元的俯仰角度，调整到合适检测位置后锁紧螺栓即可完成固定，不需要额外加装角度调节组件，简化了安装结构。建模时对所有的棱边都做了R0.5的倒角处理，避免安装过程中锐边划伤操作人员，也减少应力集中点，提升构件的抗疲劳强度，在长期受交变载荷的工况下，不会因为应力集中出现结构断裂的问题。
