弯臂式传感器安装固定支座结构

　　这款弯臂式安装支座是传感器配套安装场景里的常用支撑构件，主要用于工业检测工位、自动化生产线传感单元的位置固定，解决传感器安装时的高度差避让、角度适配问题，避免传感单元直接与设备主框架硬连接带来的振动干扰、位置偏移问题。从实际应用场景来看，这类支座常出现在输送线物料检测工位、机床加工到位检测点位、自动化装配站的位置反馈单元处，需要承载对应光电、接近类传感器的自身重量，同时抵消设备运行时传递的小幅振动，保证传感器检测端面与被测对象的相对位置稳定，不会因为长期运行出现松动移位导致检测信号失准。

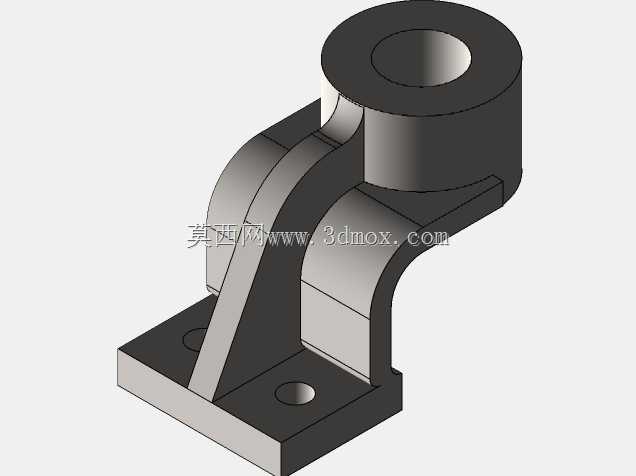

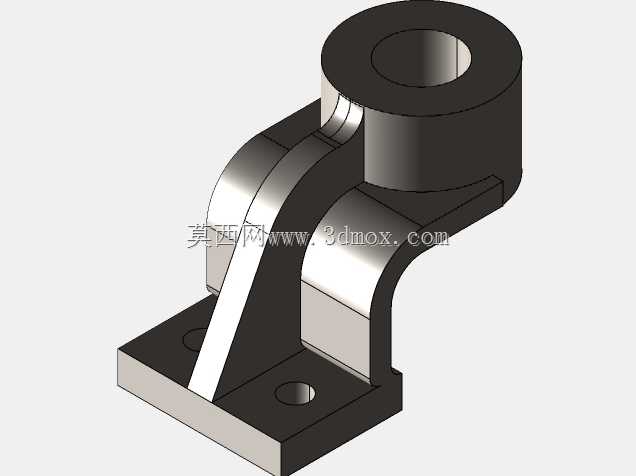

　　从结构设计思路来看，整个支座采用一体化弯臂构型，底部为方形安装法兰板，板上开设两个对称的沉头安装孔，可通过内六角螺栓将整个支座固定在设备型材板面或安装基准面上，沉孔设计能够让螺栓头部完全没入板面，不会出现凸起干涉传感器走线或者周边运动构件的问题。弯臂部分采用圆弧过渡的变截面结构，从底板处向上延伸后做90度方向的弯折，弯折处设置加强筋结构连接竖直臂与水平圆筒段，有效提升悬臂段的结构刚性，避免悬臂过长导致的端部晃动，同时圆弧过渡能够减少应力集中，在设备存在小幅振动的工况下不会出现根部断裂的问题。端部的圆筒安装位为通孔结构，可穿入圆柱型传感器本体，通过侧壁的顶丝孔锁紧固定，能够根据实际检测需求调整传感器的伸出长度，适配不同的检测距离要求，圆筒的内孔公差按照基孔制间隙配合设计，既能够保证传感器顺利穿入，又不会出现过大的配合间隙导致传感器歪斜。

　　从安装边界尺寸来看，底部方形安装板的边长适配常规40系列工业铝型材的安装孔距，不需要额外加工转接板就可以直接固定在型材槽面上，弯臂的抬升高度能够让传感器安装位高出安装基准面一定距离，避开底部的走线槽、管线等干涉物，水平圆筒的轴线与安装底板保持平行，保证传感器安装后检测方向与基准面平行，不需要额外调整角度就可以满足对射、反射类检测的方向要求。整个构件的壁厚设计兼顾了刚性与轻量化要求，底板厚度满足螺栓锁紧时的承压要求，不会因为锁紧力过大导致板面变形，弯臂部分的壁厚在保证抗扭、抗弯强度的前提下尽可能缩减，减少整个支座的自身重量，降低对安装基准面的载荷要求。

　　在实际选型使用时，需要注意安装面的平面度要求，如果安装面存在较大的平面度误差，锁紧螺栓时会导致支座整体歪斜，进而影响端部传感器的检测方向，因此安装前需要清理安装面的焊渣、毛刺，保证支座底板与安装面完全贴合。另外端部圆筒的内孔尺寸适配常规直径的圆柱型传感器，如果使用其他外形尺寸的传感器，可以更换对应内孔规格的同系列支座，或者加装轴套调整内孔尺寸，不需要重新设计整个支撑结构。加强筋的位置设置在弯臂的受力侧，也就是当传感器安装后重心偏向的一侧，能够最大化提升悬臂的抗变形能力，在设备存在启停冲击的工况下，端部的晃动量可以控制在传感器检测精度允许的范围内，不会因为晃动导致检测信号跳变。
