带安装孔长槽型弯折连接固定件结构

　　这类带单铰接安装孔、长腰型调节槽的弯折型连接构件，在轻工输送线侧边挡料机构、小型检测设备的探头安装支架、实验室简易工装的角度调节组件里都有很广泛的适配场景，很多时候它不是作为设备的核心受力件，而是承担着“可微调连接桥梁”的作用——既要给相邻部件提供稳定的铰接支点，又要通过长槽结构留出一定的位置调整余量，抵消装配过程中累计的形位公差，避免因为机架焊接变形、零件加工误差导致的装配卡滞问题。

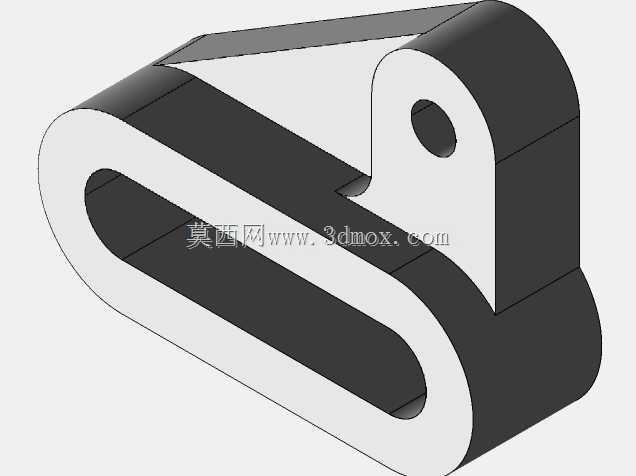

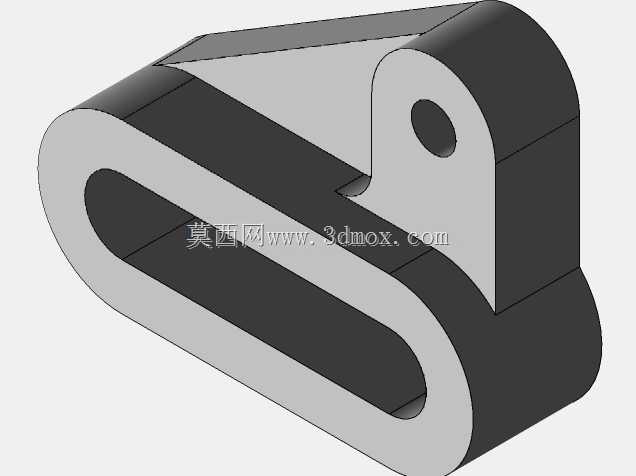

　　从结构功能上拆解来看，构件一端的圆形通孔是标准的铰接安装位，孔径适配常规的圆柱销、小规格带肩螺栓，装配后可以让相邻的摆杆、压片类零件绕这个孔位做定轴转动，孔位周边做了局部加厚的凸台结构，不是简单的等厚板弯折，这个细节是为了提升铰接位的抗挤压强度，毕竟铰接位置在反复摆动过程中会持续承受接触压应力，如果只是等厚板材直接冲孔，频繁转动后很容易出现孔位失圆、板材压溃的问题，局部加厚的设计刚好把受力区域的截面模量提上来，不用整体增加板材厚度就能满足铰接位的强度要求，也能控制整体的零件重量。

　　另一端的长腰型通槽是这个构件的核心调节结构，槽的走向沿着构件的长轴方向布置，槽宽和铰接孔保持一致的尺寸公差带，装配时配套的紧固件可以沿着槽的长度方向滑动，调整整个构件的安装伸出长度，这种设计在现场调试的时候非常实用：比如用来固定光电传感器的时候，不需要重新加工安装孔，松开紧固件就能微调传感器的检测距离，调整到合适位置后直接锁紧即可，能大幅缩短现场调试的周期。整个构件的弯折过渡区做了大圆角处理，没有尖锐的直角弯折，一方面是避免钣金弯折过程中出现应力集中导致的弯裂问题，另一方面大圆角的过渡也能减少构件在承受偏载时的应力集中系数，提升整体的抗疲劳性能，毕竟很多这类调节件在设备运行过程中会持续承受小幅的振动载荷，应力集中位置很容易萌生疲劳裂纹。

　　设计这类构件的时候，首先要明确两个安装位的中心距公差，铰接孔的位置度要控制在合理范围内，不然会影响铰接转动的顺滑度，长槽的两端半圆要和槽的直边段平滑相切，避免紧固件在槽内滑动时出现卡滞；弯折的角度要根据实际安装空间来确定，这个构件的弯折角度接近90度但不是完全直角，是为了适配安装面的倾斜角度，避免和相邻的机架部件产生运动干涉。安装边界上要注意，构件的整体外轮廓没有突出的尖锐棱角，所有外露的边都做了倒钝处理，装配时不会划伤操作人员的手部，铰接孔端的外轮廓做了圆弧收边，在摆角范围内不会和相邻的运动部件发生刮擦；长槽端的外轮廓是平直的安装边，贴合安装基准面的时候能保证足够的接触面积，锁紧后不会出现松动偏转的问题。

　　从建模逻辑上来说，做这类零件首先要绘制展开状态下的板材轮廓，预留好弯折的工艺余量，然后通过钣金弯折特征生成主体结构，再对铰接位做局部的凸台拉伸加厚，最后完成孔、槽的切削和边角的倒钝处理，建模过程中要注意弯折半径和板材厚度的匹配关系，避免出现工艺上无法实现的弯折参数，同时要给后续的工程图标注留好清晰的尺寸基准，把铰接孔作为主要的设计基准，长槽的位置尺寸都从这个基准出发标注，方便加工时的尺寸检测和装配时的对位调整。这类零件虽然结构不算复杂，但在小型自动化设备、检测工装里的使用频率非常高，结构细节上的优化往往能直接提升整个机构的装配调试效率和运行稳定性，很多新手设计的时候容易忽略铰接位的局部加强、弯折处的圆角处理这些细节，做出来的零件要么强度不够容易变形，要么装配时干涉卡滞，只有结合实际装配调试的经验来调整结构细节，才能做出实用性强的连接构件。
