传感器安装铰接式固定支座结构

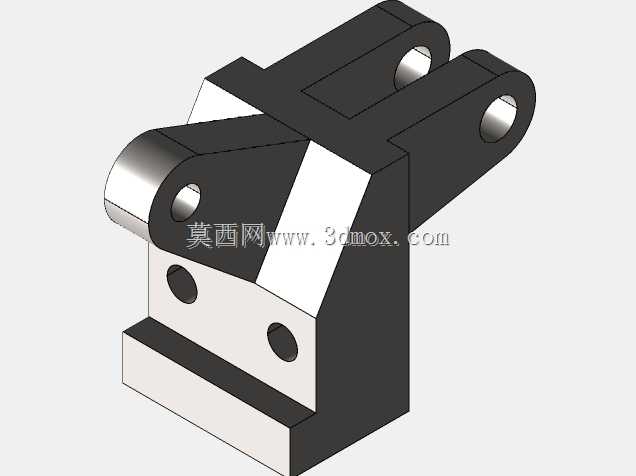

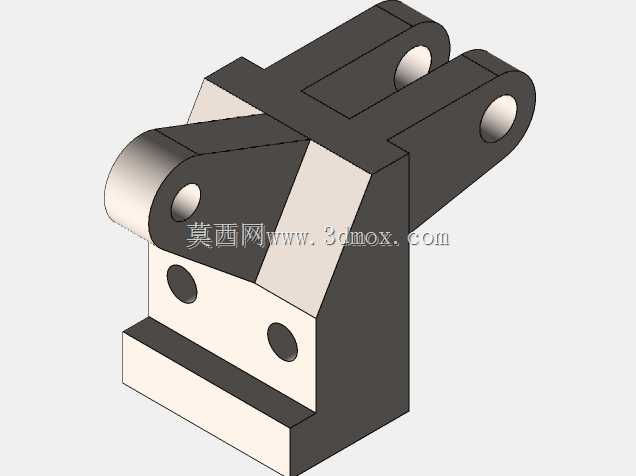

　　在工业自动化检测工位、生产线传感定位单元、设备位移反馈机构的实际搭建场景中，这类铰接式固定支座是承担传感器安装、姿态微调、载荷传递的核心承载零件，区别于一体式刚性固定座，它的双叉耳铰接结构能够允许配套的检测组件在一定角度范围内完成俯仰调整，适配不同安装面的检测角度需求，避免传感器因安装角度偏差出现检测盲区、信号误触发的问题。从结构设计逻辑来看，支座主体采用方块式基体作为承载基础，基体正面预留两个同轴的光孔安装位，可通过内六角螺栓直接将支座锁紧在设备机架、安装立板或者滑移台面上，安装孔的孔位间距经过公差匹配，能够保证安装后支座与安装面的贴合度，避免长期受振动出现螺栓松动、支座偏移的情况。基体上方延伸出的双叉耳结构是功能核心，

　　每个叉耳上都加工有同轴的铰接通孔，孔内壁预留了销轴装配的公差带，既可以穿入圆柱销轴与外部的传感器安装摆臂、检测探头支架形成铰接副，也可以加装铜套、无油衬套来降低铰接转动时的磨损，延长组件的使用寿命；叉耳的间距经过尺寸校核，能够适配常规厚度的摆臂结构，不会出现摆臂装配后卡滞、旷量过大的问题。基体前部的凸台结构做了斜切面处理，一方面是为了避让摆臂转动时的运动轨迹，避免摆臂在角度调整过程中与支座本体发生结构干涉，另一方面斜切面的设计也能减少支座整体的重量，降低材料用量，同时不会削弱基体的整体结构强度，因为主要的承载受力路径都集中在基体与安装面的贴合区域、叉耳与销轴的配合区域，斜切面切除的部分属于非受力区，不会影响结构刚性。从安装边界来看，

　　这类支座的整体外形尺寸紧凑，适合在设备内部狭小的安装空间内布置，底部的安装基面平面度有严格要求，能够保证安装后支座的垂直度，避免铰接孔的轴线出现偏斜，导致摆臂转动时出现卡滞；铰接孔的轴线与安装基面的平行度公差控制在合理范围内，能够保证摆臂转动时的角度精度，让传感器的检测方向调整更加精准。在实际使用场景中，这类支座常配套用于光电传感器、位移传感器、接近开关的安装固定，尤其是在需要根据工件位置实时调整检测角度的工位，比如流水线的工件到位检测、设备运动部件的行程限位检测、工装夹具的夹紧到位确认场景，铰接结构可以快速调整传感器的俯仰角度，调整到位后可以通过销轴上的锁紧螺母将摆臂锁死，固定检测角度，不需要重新加工安装孔位，

　　大幅降低现场调试的工作量。结构设计时还考虑了受力工况，当传感器摆臂受到意外碰撞、或者设备运行产生的振动冲击时，支座的基体厚度、叉耳的壁厚都经过强度校核，能够承受常规的冲击载荷，不会出现叉耳断裂、基体变形的问题；所有的棱边都做了倒角处理，避免装配时划伤操作人员，也能减少应力集中，提升零件的抗疲劳性能。这类零件的建模过程需要重点关注铰接孔的同轴度、安装基面的平面度、叉耳间距的尺寸公差，这些参数直接影响后续的装配精度和使用效果，建模时需要先确定安装基面的基准，再以此为基准绘制基体轮廓，之后延伸出叉耳结构，加工铰接孔时要保证两个叉耳的孔位同轴，最后处理凸台的斜切面和安装孔位，所有的特征都要以实际装配需求为核心，避免出现冗余结构，同时保证零件的加工工艺性，能够通过常规的铣削、钻削工艺完成加工，不需要特殊的加工设备，降低零件的制造成本。
