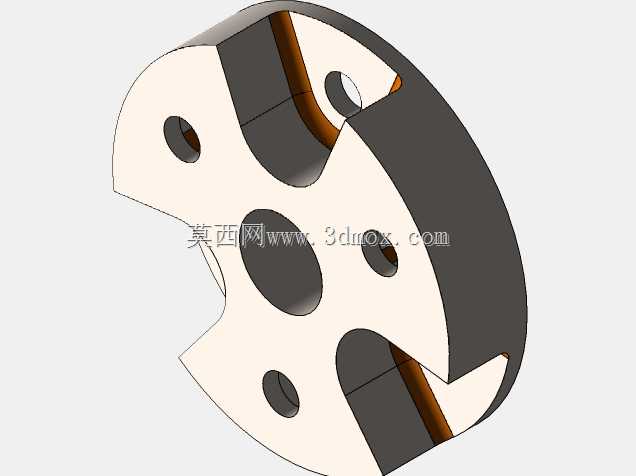

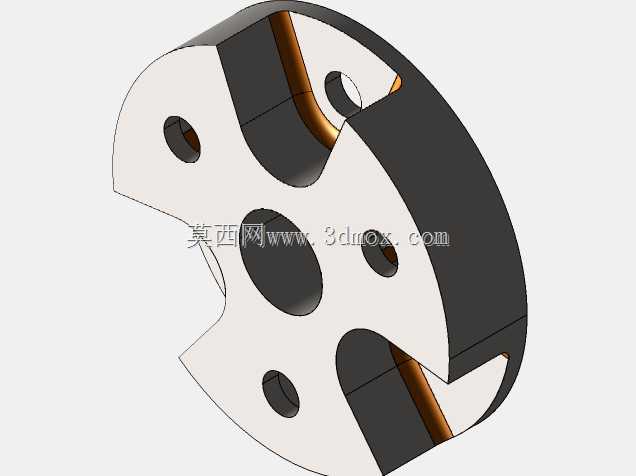

在工业传感检测的实际装配场景里,这类异形法兰连接座是接触式、嵌入式传感器安装环节里很容易被忽略但直接影响检测稳定性的零件,很多现场调试出现的检测偏移、共振误触发问题,追根溯源都是安装连接座的结构设计没有匹配安装位的空间边界与受力需求。从结构本身来看,这个零件采用盘式异形切边的主体构型,没有采用常规圆形法兰的整周外轮廓,而是根据安装腔体的内部避让需求做了三处弧形切边,切边位置刚好对应安装腔体内的走线槽、邻近元器件的凸起结构,装配时不需要额外打磨周边干涉部位,能直接卡入预设的安装腔位,减少现场配做的工作量。零件上分布的四个通孔并非等角度均匀排布,而是根据传感器本体的固定脚位置做了非对称定位,这种排布方式自带防呆属性,装配时不会出现装反、
错位的问题,每个通孔的孔径都匹配常用的M3内六角固定螺丝,孔口做了0.2mm的倒角处理,既可以去除机加工产生的毛刺,也能在拧入螺丝时引导螺丝顺利对位,避免螺丝偏斜刮伤螺纹或者顶裂传感器的塑料固定脚。零件中间的大尺寸通孔是传感器检测端的过孔,孔径比常规同规格传感器的检测头外径大0.3mm,既给检测头留出足够的伸缩、调整余量,也不会因为间隙过大导致检测头晃动偏移,孔壁做了光滑的精加工处理,没有残留的刀纹或者凸起,不会刮伤传感器检测头的外壳镀层。零件上开设的两处弧形通槽是走线让位结构,传感器的信号引出线可以从这两个槽位直接穿出,不需要在法兰座外侧额外弯折走线,避免线缆长期处于弯折应力下出现线芯断裂的问题,槽位的边缘做了R1的圆角过渡,不会割破线缆的绝缘外皮。从安装边界来看,这个法兰座的整体厚度控制在8mm,适配绝大多数工业传感器安装位的预留深度,不会因为零件过厚导致传感器检测端伸出长度不足,也不会因为厚度太薄导致固定后结构刚性不足,在设备运行产生振动的工况下,法兰座本身不会产生形变,保证传感器检测端的位置始终处于预设的检测点位。零件的两个端面都做了平面度处理,平面度公差控制在0.05mm以内,和安装腔体的贴合面、传感器本体的固定面都能实现紧密贴合,不会出现贴合缝隙导致的固定松动问题。在设计思路上,这个结构没有追求复杂的构型,完全围绕实际装配的痛点做优化:非对称孔位解决装反问题,异形切边解决腔体干涉问题,弧形走线槽解决线缆磨损问题,
合理的孔径间隙解决检测头调整余量问题,所有结构细节都服务于实际装配与长期使用的稳定性,没有多余的装饰性结构,完全是功能性优先的机械零件设计。这类零件常应用在自动化生产线的位置检测工位、设备内部的温感/力感传感器安装位、工业机器人末端的检测单元固定场景,不管是新设备的结构设计,还是旧设备的传感器安装位改造,这类适配性的连接座都能大幅降低装配调试的时间成本,减少后期运维的故障点。在建模过程中,这类零件需要重点关注各个孔位的位置度公差,尤其是非对称排布的固定孔,位置度偏差需要控制在0.1mm以内,否则会出现螺丝无法对位、传感器装夹偏移的问题;异形切边的轮廓需要和安装腔体的内部轮廓做干涉检查,确保装配时周边0.5mm以上的安全间隙,
避免因为加工误差导致无法装入;走线槽的深度需要和线缆直径匹配,保证线缆放入后不会被法兰座和腔体的贴合面压伤。从材质适配的角度,这类零件一般采用6061铝合金加工,表面做阳极氧化处理,重量轻且有足够的结构刚性,也不会生锈污染安装腔体,在有防腐需求的场景下也可以更换为304不锈钢材质,结构本身不需要做调整,只需要根据材质的加工特性微调切削参数即可。很多刚入行的结构设计人员在做传感器安装结构时,习惯直接套用标准圆形法兰,往往忽略安装位的实际空间限制,导致装配时出现各种干涉问题,最后只能现场打磨修改,既影响装配效率,也会破坏零件的表面处理层,这类针对性做了异形优化的法兰座,就是从实际装配痛点出发的实用性结构,没有花哨的设计,每一处结构都对应实际使用中的一个具体问题。
