在工业传感检测场景中,这类带铰接结构的安装支座是传感器布设环节里很容易被忽略但又直接影响检测精度的核心连接件,很多现场调试时出现的检测数据漂移、传感器受外力磕碰损坏、长期运行后安装位偏移的问题,追根溯源往往都是安装支座的结构设计没有匹配实际工况的受力与安装边界要求。从实际应用场景来看,这类支座主要用在需要小角度自适应调整的传感器安装工位,比如自动化产线的位置检测工位、设备运行状态的振动监测点位、工装夹具上的到位传感安装位,区别于完全刚性的固定支座,它带有的铰接孔结构可以让传感器在安装完成后进行小范围的角度微调,抵消安装面加工误差、设备长期运行产生的结构形变带来的检测角度偏差,不需要反复拆装支座重新打定位孔,能大幅缩短现场调试的周期。

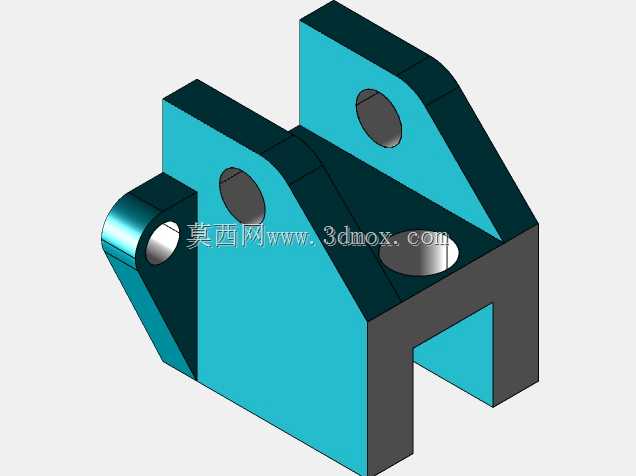

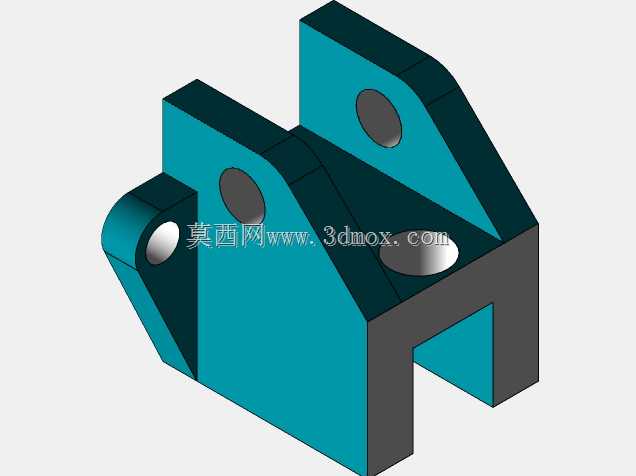

从功能特性上看,这个支座的结构做了很明确的受力分区:下部的U型卡槽结构是主要的安装定位边界,使用时可以卡接在对应规格的型材或者设备安装梁上,卡槽的两个平行立面能提供足够的抗扭转约束,避免支座受侧向力时发生转动;上部两个带同轴孔的立板是铰接连接位,用来穿装铰接销轴,传感器的安装支架就固定在销轴上,两个立板的间距刚好匹配常规小型传感器安装支架的厚度,不会出现销轴窜动的问题;侧面伸出的带孔凸台是辅助限位结构,当传感器调整到目标角度后,可以在这个凸台孔位加装紧定螺钉或者限位销,锁定铰接角度,避免设备运行过程中的振动导致角度偏移。
设计思路上,这个结构没有做多余的冗余设计,所有的壁厚和加强结构都是顺着受力路径布置的:两个铰接立板之间的斜向加强筋刚好沿着支座受载时的主应力方向布置,既可以减少整体的材料用量,又能避免立板受侧向力时发生弯折,很多新手设计这类支座时容易把加强筋做的横平竖直,反而会在筋板和主体的连接位置产生应力集中,长期受交变载荷的话很容易出现开裂。三个安装孔的位置也做了错位布置,不会出现安装螺栓互相干涉的问题,下部U型槽的开口尺寸预留了足够的安装公差,即使安装梁的外形尺寸有小幅的加工误差,也能顺利卡入,不需要现场二次修配。
从安装边界来看,这个支座的整体外形属于紧凑型设计,不会占用过多的设备安装空间,三个铰接孔的孔径统一,加工时不需要频繁更换刀具,能降低机加工的成本;下部U型槽的深度经过匹配设计,卡入安装梁后螺栓锁紧时不会出现支座翘起的问题,所有的孔位边缘都做了倒角处理,既可以去除加工毛刺,也能在穿装销轴和螺栓时起到导向作用,避免装配时刮伤零件表面的防锈层。在实际选型使用时,需要注意匹配铰接销轴的公差配合,调整角度的工位选间隙配合即可,需要长期固定角度的工位可以选过渡配合,搭配侧面的紧定螺钉完全可以满足绝大多数工业场景的传感安装需求,不需要额外定制特殊结构的安装件。
