传感器安装固定铰接支座结构设计

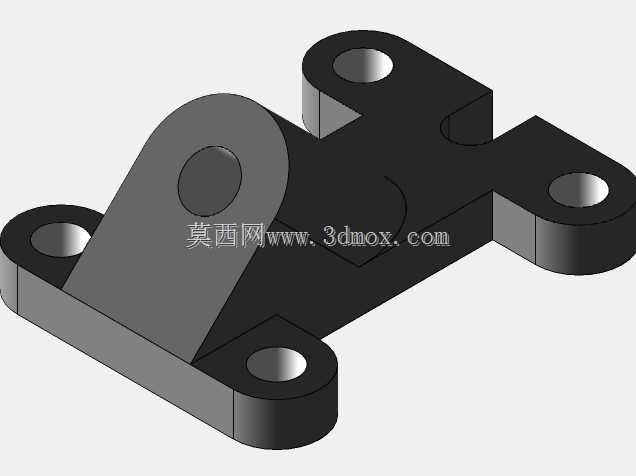

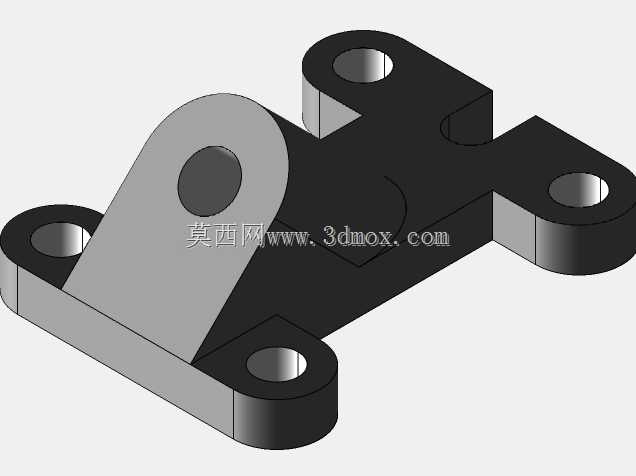

　　这类铰接支座是工业传感检测场景里常用的安装承载零件，主要用在各类位移、角度、拉压力传感器的配套安装工位上，承担传感器本体固定、铰接活动自由度释放、载荷传导分散的核心作用，在自动化生产线检测工位、工程机械状态监测点位、实验台架测试装夹位置都有广泛应用。从结构设计逻辑来看，零件整体采用一体化铣削成型的思路，底部为平整安装基准面，四个角位延伸出带通孔的安装耳，每个安装耳的孔位都做了同轴度公差约束，安装时可通过螺栓穿过通孔将整个支座固定在设备机架、安装基板或者测试台架上，四个安装耳的孔位中心距严格匹配通用安装孔距标准，能兼容大部分常规工业安装场景的孔位要求，不需要额外做转接板适配，减少现场安装的调整工作量。

　　支座主体向上延伸出带铰接孔的立板结构，立板与底部安装面之间设置了三角形加强筋结构，筋板的厚度与立板、底板的厚度保持合理比例，避免应力集中在筋板与主体的连接位置，在承受侧向载荷或者铰接摆动带来的交变作用力时，筋板可以有效分散立板根部的应力，防止长期受载出现根部断裂的问题。立板上的铰接孔做了铰孔工艺预留，孔壁的表面粗糙度要求控制在合理范围，既可以直接穿铰接销轴与传感器的活动端连接，也可以根据实际使用需求压装铜套、自润滑轴承来降低铰接转动时的磨损，适配不同摆动频率、不同载荷等级的使用场景。从安装边界尺寸来看，整个支座的底部轮廓尺寸控制在紧凑范围内，不会占用过多安装空间，适合在设备内部狭窄空间、密集排布的检测点位上安装使用，

　　立板的高度经过合理计算，保证铰接孔的中心高度匹配常规传感器的安装高度差，避免安装后出现传感器别劲、活动卡滞的问题。四个安装耳的厚度做了等厚设计，每个安装耳的底面与支座主体底面保持共面，安装时能保证整个支座与安装基面完全贴合，不会出现局部悬空导致的安装应力，拧紧固定螺栓时也不会因为贴合度差导致支座变形，影响铰接孔的位置精度。零件的边角位置都做了小尺寸倒角处理，既可以去除加工过程中产生的毛刺锐边，避免安装调试人员被划伤，也能减少应力集中点，提升零件的抗疲劳性能。在实际选型使用时，这类支座可以根据现场的载荷大小选择对应材质，常规轻载检测场景可以选用铝合金材质做阳极氧化处理，兼顾重量轻与防锈性能，

　　重载或者有冲击载荷的场景可以选用45号钢做调质发黑处理，提升整体结构强度，铰接孔的销轴配合公差可以根据实际摆动精度要求选择间隙配合或者过渡配合，满足不同检测精度的安装需求。设计过程中需要重点控制几个关键形位公差：首先是底部安装面的平面度，直接影响安装后的整体稳定性；其次是四个安装孔的位置度，保证能顺利穿入固定螺栓不会出现孔位错位；最后是立板铰接孔与安装面的平行度，避免铰接销轴安装后出现倾斜，导致传感器活动端运动卡涩，影响检测数据的准确性。这类支座的结构没有冗余设计，所有结构特征都服务于安装固定与铰接活动的核心功能，没有多余的装饰性结构，加工工艺性好，普通三轴铣床就可以完成全部加工工序，不需要复杂的工装夹具，加工成本可控，适合批量配套生产，也可以根据特殊安装场景的需求对安装耳的位置、立板高度、铰接孔直径做参数化调整，快速适配不同规格传感器的安装要求。
