传感器安装用U型铰接连接支座结构

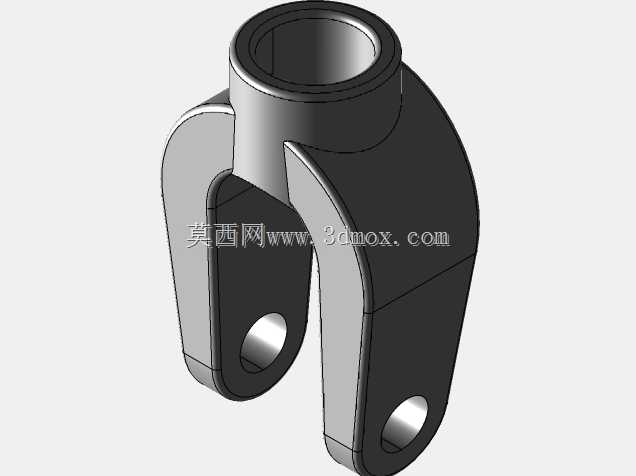

　　这类U型铰接支座在工业传感检测场景里，主要承担传感器本体与被测运动机构之间的活动连接作用，常见于位移、角度、拉压力类传感器的安装链路中，用来补偿设备运行过程中产生的小幅角度偏移，避免刚性连接对传感器测量精度造成干扰，同时抵消安装过程中存在的同轴度误差，减少传感器本体承受的额外径向载荷，延长传感元件的使用寿命。从结构设计逻辑来看，顶部的贯通圆柱筒是核心的铰接基准位，内壁加工有较高的尺寸精度与表面光洁度要求，用来配套铰接销轴或者关节轴承，安装时销轴穿过筒体内孔，与固定端的安装座形成转动副，转动间隙控制在合理范围内，既保证转动灵活性，又不会因为间隙过大造成测量数据的迟滞误差。下方分叉的两个支臂呈对称分布，

　　每个支臂末端都加工有同轴的贯通安装孔，两个孔的轴线与顶部筒体的轴线保持严格的空间平行度，这部分是与传感器本体或者被测运动部件的连接位，安装时螺栓穿过两个支臂的孔位，将被连接件夹持在两个支臂之间的空隙内，夹持间隙根据配套连接件的厚度做了预留，保证连接后不会出现支臂变形或者夹持松动的问题。整体外形采用圆弧过渡的曲面设计，没有尖锐的棱角，一方面是为了降低应力集中系数，在承受交变拉压载荷的时候，避免转角位置出现应力断裂的风险，另一方面也便于加工过程中的脱模或者切削走刀，减少加工工序的复杂度。从安装边界来看，顶部筒体的外径决定了铰接端的最小安装空间，安装时需要预留出筒体转动时的避让空间，避免转动过程中与周边的设备结构发生干涉；

　　两个支臂的外轮廓宽度决定了连接端的最小安装开口尺寸，配套的被连接件宽度不能超过支臂的内档间距，否则无法完成装配；支臂末端安装孔的中心距，以及顶部筒体轴线到支臂安装孔轴线的垂直距离，是安装选型时的核心尺寸参数，直接决定了整个铰接结构的安装跨距与力臂长度，选型时需要根据传感器的量程、运动行程来匹配对应的尺寸，避免因为力臂过长造成支座承受的弯矩超过材料的许用应力。材质选择上这类支座一般采用中碳钢或者铝合金加工，中碳钢材质的支座经过调质处理后，具备较好的强度与韧性，适合在重载、冲击载荷较大的工业现场使用，铝合金材质的支座重量更轻，适合对安装重量有严格要求的轻量化设备场景，表面根据使用环境做发黑或者阳极氧化处理，提升防锈耐腐蚀能力，

　　在潮湿或者有腐蚀性介质的车间环境里也能长期稳定工作。在实际装配过程中，需要先将顶部筒体与固定端的铰接座通过销轴连接到位，确认转动灵活无卡滞之后，再将下方支臂与传感器或者运动部件连接，连接螺栓需要按照规定的扭矩拧紧，同时加装防松垫圈，避免设备运行过程中螺栓松动造成连接失效。日常维护时需要定期检查铰接位置的磨损情况，如果筒体与销轴之间的磨损量超过允许值，需要及时更换销轴或者支座，避免间隙过大造成传感器测量数据失真，同时检查支臂位置是否存在裂纹或者变形，一旦发现结构损伤要立即停机更换，防止连接断裂造成传感器掉落损坏，甚至引发设备安全事故。这类铰接结构的设计难点在于平衡结构强度与安装空间的矛盾，在有限的外形尺寸下，通过合理的壁厚设计与圆弧过渡，让支座能够承受额定的拉压载荷，同时保证足够的转动角度范围，满足不同安装姿态下的使用需求，两个支臂的对称度控制也是加工过程中的关键控制点，如果对称度超差，会造成安装后螺栓承受额外的剪切力，大幅降低连接结构的使用寿命。
