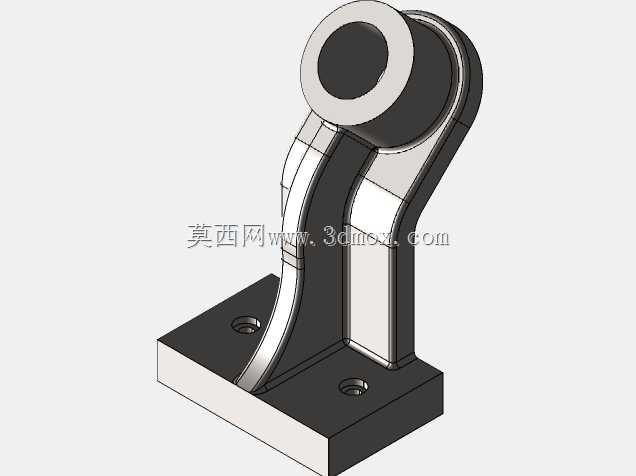

在工业传感检测类设备的装配场景中,这类支撑支座是承担传感器安装定位、姿态保持的核心承载零件,常见于自动化生产线的位置检测工位、设备运行状态监测点位、工装夹具的传感定位模块中,需要同时满足安装便捷性、结构刚性、长期运行稳定性的多重要求。从结构功能来看,该支座分为三个核心功能段:底部的方形安装法兰段、中部的弧形过渡支撑臂、顶部的铰接安装孔段。底部法兰采用方形平板结构,设置两个对称分布的沉头安装孔,可适配内六角圆柱头螺钉完成与设备安装基面的锁紧固定,沉孔设计能够保证螺钉安装后头部不突出法兰平面,避免与周边其他零部件产生运动干涉,法兰底面设计为全平面加工,安装时可与设备基面完全贴合,保证支撑的垂直度,减少安装后的姿态偏差。
中部支撑臂采用变截面弧形过渡结构,并非等截面直臂设计,这种结构一方面可以在保证整体支撑高度的前提下,优化应力传递路径,当顶部承受传感器的载荷以及运行中的振动冲击时,弧形结构能够分散应力集中点,避免直角过渡处的应力断裂风险,另一方面弧形轮廓可以避让安装空间内的周边管线、相邻运动部件,在紧凑的设备内部空间中减少安装干涉,支撑臂的两侧做了等厚的加强筋结构,筋板与底部法兰、顶部安装环采用圆弧过渡连接,进一步提升整体结构的抗扭、抗弯刚性,避免传感器安装后长期受振动出现支撑臂变形,导致检测位置偏移。顶部的环形安装孔段为传感器的安装位,内孔为精加工的通孔,可适配传感器的铰接轴或者安装衬套,孔的端面与孔轴线保持垂直,保证传感器安装后检测方向的精度,
环形结构的壁厚经过核算,既能够满足夹紧固定传感器的强度要求,又不会过度增加整体零件的重量,适合在轻量化要求的设备上使用。从设计思路层面,这类支座的设计首先需要匹配对应传感器的安装尺寸,顶部内孔的直径公差需要根据传感器的安装轴公差做适配,一般采用间隙配合或者过渡配合,保证传感器安装时可以顺利装入,同时不会出现过大的旷量;其次要核算安装后的整体高度,保证传感器的检测端面与被测物体之间的距离处于传感器的有效检测量程范围内,中部支撑臂的高度需要结合设备安装基面与被测点位的高度差来确定,避免出现检测距离过近或者过远导致的检测失效。安装边界方面,底部法兰的两个安装孔中心距需要与设备基面上的预留安装孔位完全匹配,
安装时需要保证法兰平面与基面的平行度,锁紧螺钉时需要采用对角锁紧的方式,避免法兰受力不均出现翘起,导致顶部安装孔的轴线出现偏斜;顶部安装孔的轴线方向需要与传感器的检测方向匹配,安装时可以通过支座的周向微调(在螺钉未完全锁紧时转动支座)来对准检测点位,锁紧后即可保持固定姿态。在实际使用场景中,这类支座不仅可以用于光电传感器、接近开关类检测元件的安装,也可以作为小型铰接件的支撑座使用,在小型连杆机构、工装夹具的转动副位置承担支撑功能,结构的通用性较强。零件的加工工艺性方面,该结构适合采用铣削加工完成,底部法兰平面、顶部孔端面、安装孔都可以通过数控铣一次装夹完成大部分加工工序,弧形支撑臂的轮廓可以通过三轴铣削加工成型,过渡圆弧处的加工需要保证表面粗糙度,避免应力集中,对于批量生产的场景,也可以采用铸造成型后再做关键安装面的精加工,能够降低加工成本,同时保证铸件内部的组织致密性,提升结构强度。在选型适配时,需要重点确认三个参数:顶部安装孔的直径是否匹配待安装传感器的安装轴径,底部安装孔的中心距是否匹配现场安装基面的孔位,整体支撑高度是否满足检测距离的要求,三个参数匹配的前提下,该支座即可稳定承担传感器的长期固定支撑功能,在设备运行过程中抵抗常规的振动、冲击载荷,保持传感器的检测精度,减少因支撑结构变形导致的检测误判、设备停机问题。
