传感器安装固定铰接支撑支架结构

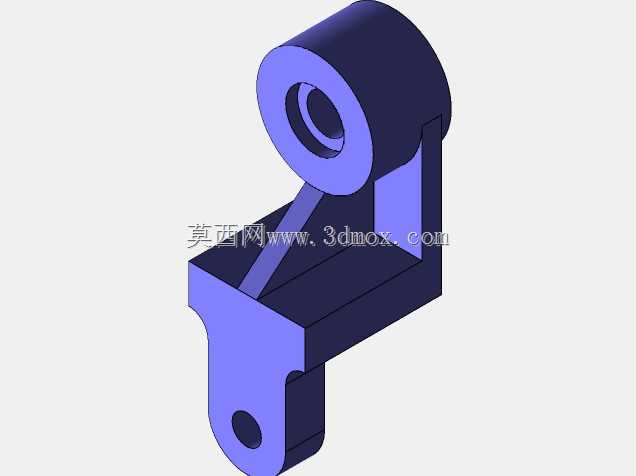

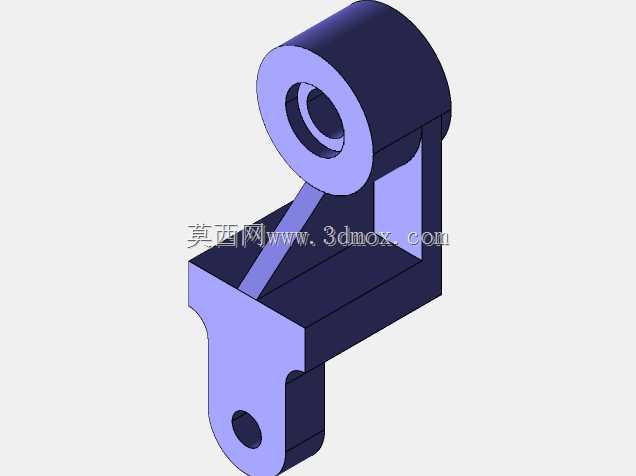

　　在工业传感检测类设备的装配场景中，这类带铰接结构的支撑支架是传感器安装定位环节的核心承载构件，主要用于各类位移、角度、接近类传感器的工位固定，适配自动化生产线、检测工装台、小型实验设备的传感单元安装需求，能够在设备运行过程中为传感器提供稳定的安装基准，同时预留一定的角度调整余量，抵消设备运行产生的小幅振动带来的检测偏差。从结构设计逻辑来看，该支架采用一体化弯折加筋的结构形式，上部的带孔筒状结构是铰接安装位，内孔可穿装铰接销轴，实现支架上部与传感安装座的转动连接，满足传感器检测角度的微调需求，筒状结构的壁厚经过受力校核，能够承受铰接部位传递的径向载荷，避免长期转动磨损出现孔位变形。下部的弯折支撑座是主承载结构，

　　侧边的三角形加强筋连接上部筒座与下部支撑板，在不额外增加整体壁厚的前提下大幅提升结构的抗弯折强度，应对设备运行中产生的侧向冲击力，防止支架受载出现形变偏移。下部伸出的带孔安装耳是支架与设备基体的连接位，孔位可穿装紧固螺栓，实现支架在设备安装面的固定，安装耳的厚度与上部筒座保持一致，保证连接部位的受力均匀性，避免螺栓紧固时出现应力集中导致的耳板断裂。从安装边界来看，该支架的整体轮廓紧凑，上部铰接筒的外径、下部支撑座的长宽尺寸、安装耳的孔位间距都经过适配性设计，能够在狭小的设备安装空间内完成装配，不会与周边的管线、其他传动构件产生运动干涉。铰接内孔与安装耳孔的位置公差控制在合理范围内，

　　保证安装后传感器的检测基准与设计工位的偏差在允许值内，不需要额外做大量的调整校准工作。结构的边角处都做了小圆角过渡处理，既避免加工过程中出现应力开裂的问题，也能防止装配调试时尖锐边角划伤操作人员。在实际应用中，这类支架常搭配小型光电传感器、接触式位移传感器使用，上部铰接位可以根据检测点位的需求调整传感器的俯仰角度，调整到位后可以通过销轴端的锁紧螺母固定角度，保证检测过程中传感器位置不会发生偏移。下部的安装面可以贴合在设备的型材架、工装板或者设备壳体的预设安装位上，通过两颗螺栓即可完成固定，装拆流程简便，便于后期传感器的维护更换。结构本身采用等强度设计思路，在保证整体刚度满足承载要求的前提下，尽可能去除非承载部位的多余材料，

　　既降低了构件自身重量，也减少了加工过程中的材料损耗，适合批量加工生产。筋板的设置位置避开了螺栓安装的操作空间，装配时扳手可以顺利伸入拧紧螺栓，不会出现结构干涉导致的装配困难。铰接筒的内孔粗糙度满足销轴转动的配合要求，长期调整转动也不会出现过度磨损导致的间隙过大问题，保证传感器检测位置的重复定位精度。
