弧形格栅式传感器防护结构设计

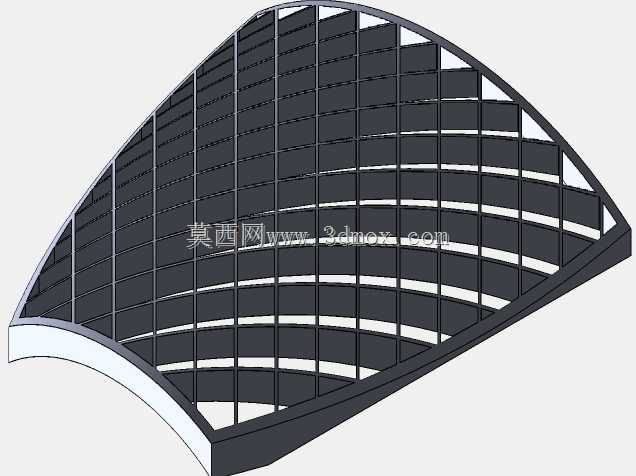

　　在工业传感检测场景中，外露的传感检测单元往往需要面对飞溅碎屑、流体溅射、外力磕碰等复杂工况，这款弧形格栅式防护结构正是针对这类需求开发的配套防护构件。从实际应用来看，这类防护件常配套在光电类、接近类传感检测单元的外侧，既不会遮挡传感信号的传输路径，又能在传感单元前端形成物理阻隔，避免生产过程中飞溅的金属切屑、焊渣、硬质颗粒直接冲击传感探头，也能阻挡车间内的浮尘、切削液雾直接附着在传感端面，降低传感单元的污损概率，延长检测元件的连续工作寿命。

　　设计这款防护结构时，首先要平衡防护遮挡率与信号通过率的矛盾：如果采用整面封闭的弧形护板，虽然防护性能拉满，但会直接阻断光电类传感器的光信号传输，或是对接近传感器的检测场形成干扰；如果格栅间隙过大，又无法有效阻挡小尺寸的飞溅碎屑。最终采用的等距横向格栅排布，是经过多轮工况验证的选型——横向肋条的宽度控制在既能阻隔常规工况下80%以上飞溅颗粒的尺寸，肋条之间的留空宽度又能保证传感信号的有效穿透，不会对检测精度形成可感知的影响。整体弧形曲面的造型也并非单纯的外观设计，一方面弧形轮廓可以让溅落到护板表面的碎屑、液滴顺着曲面自然滑落，避免在护板表面堆积遮挡检测路径，另一方面弧形结构的抗冲击性能优于同厚度的平板结构，当有较大尺寸的物件意外磕碰时，弧形曲面可以分散冲击力，降低护板变形的概率，减少对内侧传感单元的挤压风险。

　　从安装边界来看，这款防护结构的弧形曲率是匹配常规圆柱式、方型端面传感器的安装位设计的，护板的两个直边端预留了安装固定的连接位，可以通过螺栓卡扣直接固定在传感器的安装支架上，不需要额外加工定制转接件，适配现有多数工业传感器的安装支架孔位。护板的整体厚度控制在合理范围，不会因为加装防护件导致传感单元的安装位置过度外探，挤占设备内部的安装空间，也不会额外增加过多的安装负载。格栅肋条的边缘做了倒钝处理，没有尖锐的毛刺棱角，安装维护过程中不会划伤操作人员的手部，也不会在设备运行过程中勾挂周边的管线、线缆。

　　在结构细节上，每道横向格栅肋条都做了等厚设计，建模过程中通过曲面阵列的方式保证每道肋条的间距一致，避免出现肋条疏密不均导致的局部防护薄弱点，或是局部过密遮挡信号的问题。护板的侧边做了折边加强处理，提升整体结构的刚性，即使采用轻量化的薄型板材加工，也不会在长期使用中出现侧边变形翘曲的问题。实际选型使用时，需要根据配套传感器的检测角度调整护板的安装距离，保证护板的格栅区域完全覆盖传感单元的检测视场，同时护板与传感端面之间预留足够的散热间隙，避免传感单元工作产生的热量在护板内侧积聚，影响检测元件的工作稳定性。这类防护结构不仅可以用在工业生产线的固定传感检测位，也可以配套在移动检测设备、机器人末端的传感单元上，应对移动作业过程中可能出现的碰撞、剐蹭风险，相比传统的平板式防护件，弧形格栅的结构在同等重量下拥有更好的抗形变能力，同时通风散热性能更优，适合在连续运行的自动化生产场景中长期使用。建模过程中对每道格栅的衔接位置都做了圆角过渡，避免应力集中，即使采用冲压、3D打印等不同工艺加工，都能保证结构强度满足使用要求，不会在衔接位置出现断裂问题。
