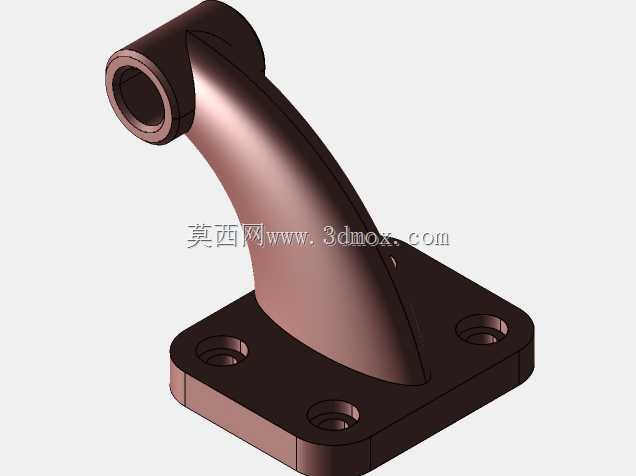

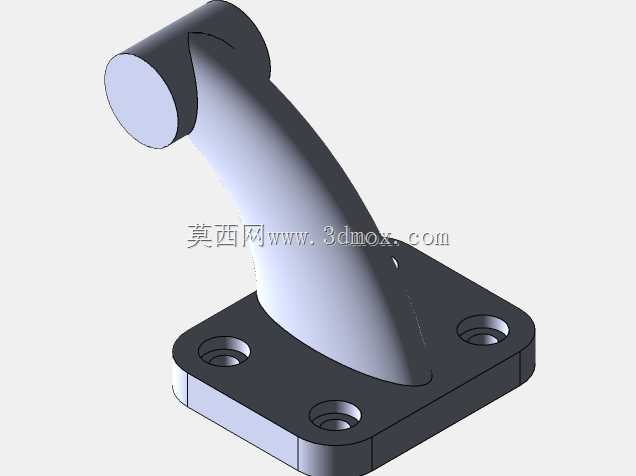

在工业传感检测类设备的安装布局中,这类弯臂式固定支座是用来承托外置传感检测元件的常用结构件,常见于自动化产线的位置检测工位、仪器仪表的外接传感单元固定场景,也会用在小型检测设备的传感模块调位安装环节,用来解决传感元件安装面与基准安装面存在空间高度差、角度偏移的安装适配问题。从结构功能来看,底部的方形法兰安装板是整个支座的承载基础,板上开设的四个沉头安装孔,可配合内六角螺栓将支座整体锁紧在设备的安装基准面上,沉孔设计能够让螺栓头完全没入安装板平面,不会出现凸起干涉,保证支座安装后底面与基准面完全贴合,避免长期受载出现倾斜偏移。上部的筒状安装凸台是传感元件的直接安装位,内孔的加工精度直接决定传感元件的安装同轴度,筒壁的厚度经过载荷校核,
既能保证传感元件装入后的抱紧力,也不会因为壁厚过大增加不必要的结构重量。连接底部法兰和上部安装筒的弯臂段是整个结构的核心受力部分,采用平滑过渡的曲面构型,而非直角弯折结构,一方面是为了规避直角处的应力集中问题,在设备运行产生振动载荷时,曲面过渡结构能够将应力均匀分散到整个弯臂截面,避免长期交变载荷下出现根部断裂的失效问题;另一方面曲面构型也能优化安装空间的避让性,在安装位置周边存在管线、其他结构件时,弯臂的弧形轮廓可以减少不必要的空间占用,避免与周边部件发生干涉。从设计思路上看,这类支座的建模过程首先要确定安装基准,先根据设备上预留的安装点位确定底部法兰的孔位间距、法兰板的整体长宽尺寸,保证四个安装孔能够完全对齐基准面上的螺纹孔,
不会出现孔位偏差导致无法安装的问题;之后根据传感元件需要的安装高度、朝向角度确定上部筒状凸台的中心位置、内孔直径以及筒身长度,这里需要注意预留传感元件的接线空间,筒身末端不能紧贴设备壁面,要留出足够的接线操作空间;最后通过边界凸台的建模方式生成弯臂过渡段,建模时要保证弯臂与法兰面、筒身的连接处完全相切,没有拼接棱角,同时要控制弯臂的截面厚度,根据承载的传感元件重量做等强度设计,在靠近法兰根部的位置适当增加截面厚度,往上部筒身方向逐渐平滑过渡,在保证结构强度的前提下尽可能减少材料用量。从安装边界来看,底部法兰的外形尺寸决定了支座安装时需要预留的最小平面空间,安装时需要保证基准面的平面度在公差范围内,避免法兰安装后出现翘曲,
导致上部传感元件的检测角度出现偏差;上部筒状凸台的中心轴线与底部法兰安装面的垂直偏差、高度偏差,都需要根据传感元件的检测精度要求做公差约束,比如用于高精度位置检测的传感支座,轴线倾斜角度偏差需要控制在0.1度以内,高度偏差控制在0.05mm范围内,避免因为支座的加工误差导致传感检测数据失准。另外,这类支座的材质通常会根据使用场景选择,普通工业环境下采用铝合金材质做阳极氧化处理,兼顾重量和防锈需求;在有腐蚀介质的环境下则会采用304不锈钢材质,表面做钝化处理,提升环境适应性。在实际装配过程中,上部筒状凸台通常会配合紧定螺钉来锁紧装入的传感元件,因此筒壁上会预留紧定螺钉的安装孔位,建模时需要注意紧定孔的位置不能正对弯臂的加强区域,避免钻孔时破坏弯臂的应力结构,同时紧定孔的深度要控制在合理范围,既保证螺钉能够顶紧传感元件的外壁,也不会因为钻穿筒壁导致传感元件装入时出现卡滞。
