多接口集成式流体分配腔体结构设计

　　在流体输送与介质分配的各类工业场景中，这类多接口集成式腔体结构是管路系统里的核心衔接部件，常见于车用冷却循环系统、小型液压动力单元、工业流体换热回路以及实验台介质输送支路中，承担着单路输入分流为多路输出、或是多路介质汇流后统一输出的功能，替代了传统多个三通、直通接头拼接的管路方案，能大幅减少管路连接点的泄漏风险，同时压缩整个管路模块的安装占用空间。从实际使用需求出发，这类腔体的设计首先要匹配系统的工作压力等级，常规民用与工业低压流体场景下，壳体壁厚按照1.5倍工作压力的安全系数做校核，接口处的壁厚做局部加厚处理，避免管路插拔或者长期振动带来的接口开裂问题。设计过程中，内部流道的走向需要优先规避直角急转弯结构，

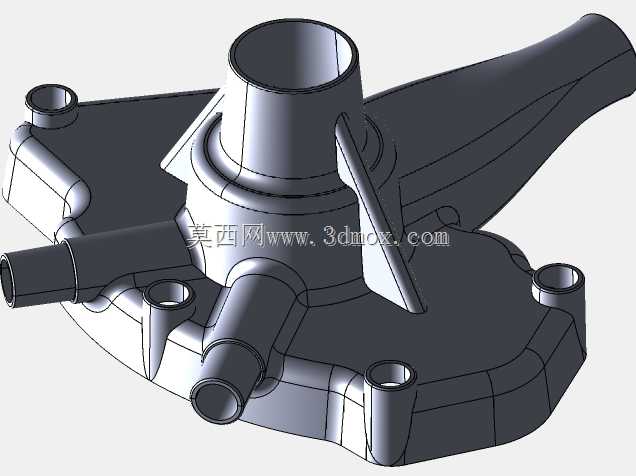

　　所有流道转角处做圆弧过渡处理，降低介质在腔体内的流动阻力，减少流道内的湍流与压力损失，对于输送含有微小固体颗粒的介质场景，还要在流道低位预留排污接口的安装位置，避免颗粒长期沉积在腔体底部造成流道堵塞。外形布局上，主腔体采用近似不规则的盘式结构，中心位置设置大口径的主通路接口，用来对接主循环管路，根据不同支路的流量需求，在腔体周向错落布置不同通径的支管接口，每个接口的伸出长度根据实际安装时的管路弯折半径做调整，避免相邻接口的管路出现安装干涉，同时接口端部统一采用标准的圆柱插接结构，适配常用的快插接头或者卡箍连接方式，降低现场安装的适配难度。安装边界方面，腔体底部的法兰边设置多个均匀分布的安装孔，孔位公差按照H7级精度做管控，

　　保证安装时与固定基座的定位精度，安装面处预留密封槽的位置，可嵌入橡胶密封圈实现腔体与基座之间的静密封，防止介质从安装结合面渗漏。考虑到实际工况下的振动影响，腔体侧面设置的加强筋结构从主接口根部一直延伸到底部安装法兰边，既提升了整个壳体的结构刚性，避免长期受管路拉扯出现壳体变形，也能在注塑或者铸造成型过程中减少壳体的收缩变形，提升成品的尺寸合格率。这类集成式腔体相比传统接头拼接的方案，在批量装配场景下能减少60%以上的管路接头安装工作量，同时整个流体模块的结构更加紧凑，在空间受限的设备舱内安装时优势尤为明显，设计时还需要根据介质的特性选择对应的壳体材质，输送水基介质时可采用改性PP或者铝合金材质，输送油类介质时采用尼龙加玻纤或者压铸铝合金材质，兼顾结构强度与耐介质腐蚀性能。
