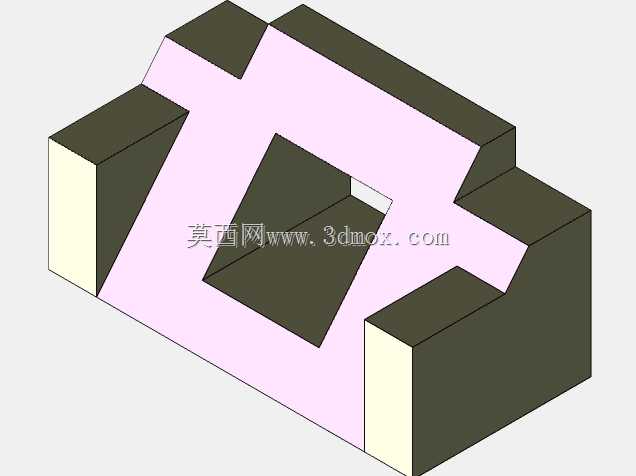

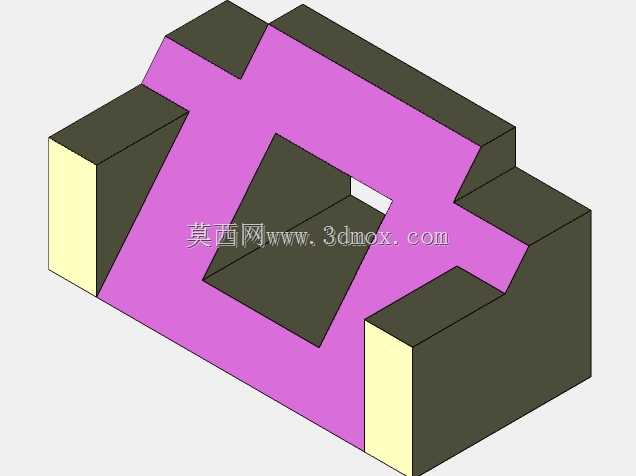

这类带斜向通槽的凸凹配合基座,在自动化产线的工位定位、工装夹具的快换对接场景中应用十分广泛,区别于常规的直槽定位结构,斜向贯通的槽体设计能够在装配过程中自动补偿横向与纵向的装配公差,降低对接时的对位精度要求,减少装配卡滞的概率。从结构功能来看,基座两侧的外伸凸块主要承担导向与限位作用,装配时凸块可嵌入对应配合件的凹槽内,限制基座在垂直于装配方向上的窜动,而中间区域的斜向通槽,一方面能够减轻基座整体重量,降低材料消耗,另一方面可作为走线、避让其他运动部件的空间,也可嵌入斜向布置的定位销或锁紧块,实现装配后的双向锁止,避免受振动影响出现松脱。设计这类结构时,首先要明确配合面的公差等级,
两侧凸块的侧面与顶面需根据实际使用场景选择合适的形位公差,若用于高精度定位场景,凸块的配合面平面度需控制在0.02mm以内,对称度公差不超过0.03mm,若仅用于普通承载场景,公差可适当放宽以降低加工成本。斜向通槽的倾斜角度并非随意设定,需要结合实际装配行程与锁紧力需求计算,角度过小会导致装配行程过长,占用过多安装空间,角度过大则会削弱斜向锁紧的分力,降低锁止可靠性,常规工况下倾斜角度设置在30度至45度区间较为适宜,既能保证足够的锁紧分力,也不会过度占用安装空间。从外形尺寸与安装边界来看,这类基座的整体长宽比通常控制在1.5:1至2:1之间,两侧凸块的高度不超过基座总高度的三分之一,避免凸块过长受侧向力时出现断裂,
凸块与主体连接的位置需设置合理的圆角过渡,减少应力集中,提升结构的抗冲击能力。基座底部通常设置为平面,可直接通过螺栓固定在安装平台上,底部安装孔的位置需避开中间斜槽的投影区域,防止钻孔时打穿槽体影响结构强度,安装孔的沉头深度需匹配所选螺栓的头部高度,保证螺栓安装后不突出基座底面,避免影响安装平整度。在实际建模过程中,需要优先绘制主体的外轮廓基体,再通过拉伸切除的方式加工出中间的斜向通槽,两侧凸块可通过凸台拉伸直接生成,所有棱边根据装配需求设置倒角或圆角,配合面处需避免出现倒扣结构,保证常规铣削设备即可完成加工,无需特殊工装。这类结构在传感器安装支架、小型工装的定位底座、产线快换模块的对接基座中都有大量应用,设计时还需考虑使用环境的影响,若用于有切削液、粉尘的工况,斜槽的倾斜方向需朝向便于排屑排液的一侧,避免槽内堆积杂物影响配合精度,若用于有振动的工况,可在斜槽内增设阻尼垫,进一步提升连接稳定性。
- 全部评论(0)
- 模板大小: 185.84 KB
- 售价:5金币
- 下载次数: 4
- 系统要求: STEP / IGES,SOLIDWORKS
- 软件分类: 通用机械零部件
