外六角全螺纹拉力螺栓结构设计

　　在各类需要承受轴向拉力载荷的机械连接场景中，拉力螺栓是保障结构连接可靠性的核心基础零件，从仪器仪表的传感组件装配，到小型机电设备的结构件锁紧，再到工装夹具的受力部位固定，这类螺栓的性能直接决定整套连接结构的抗载荷能力与长期运行稳定性。不同于普通承压螺栓的受力逻辑，拉力螺栓的核心受力方向沿螺杆轴向，所有外部拉力载荷会直接作用于螺杆本体与螺纹啮合部位，因此在结构设计阶段，需要优先保障螺杆的轴向抗拉强度，同时兼顾螺纹啮合的受力均匀性，避免出现应力集中导致的螺纹滑牙、螺杆断裂等失效问题。

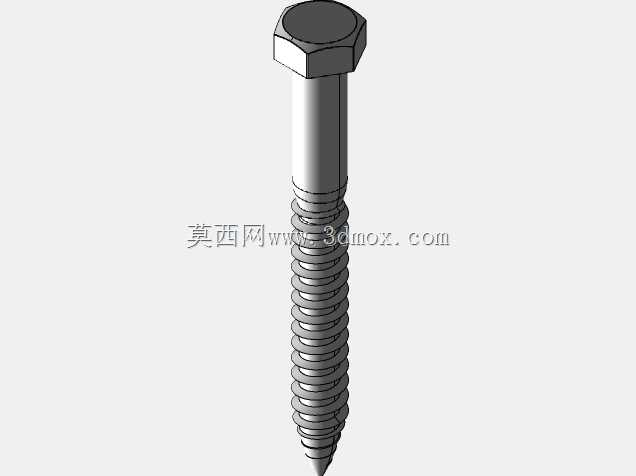

　　从外形结构来看，这款螺栓采用标准外六角头部设计，六角头的对边尺寸与对角尺寸严格遵循通用紧固件的配套公差要求，能够适配常规规格的呆扳手、套筒扳手等安装工具，安装过程中可以施加足够的预紧扭矩，不会因为头部尺寸偏差出现打滑、棱角崩损的问题。头部与螺杆衔接的位置做了平滑过渡圆角处理，这个细节设计是为了规避直角衔接带来的应力集中问题——在实际承受交变拉力载荷时，头部与螺杆的衔接位置是应力集中的高发区域，如果采用直角过渡，长期受载后很容易在该位置萌生疲劳裂纹，最终导致螺栓头部断裂失效，而合理的圆角半径可以将该区域的应力峰值降低30%以上，大幅提升螺栓的抗疲劳性能。

　　螺杆部分采用全螺纹结构设计，这种设计的优势在于安装时的连接长度可以灵活调整，不需要严格控制光杆段的插入深度，对于不同厚度的被连接件，都可以通过调整螺母的旋合位置实现可靠锁紧，尤其适合仪器仪表内部安装空间紧凑、被连接件厚度存在公差波动的装配场景。螺纹的牙型采用标准连接螺纹牙型，牙侧角、牙顶间隙、螺距公差都经过严格控制，螺纹表面的粗糙度控制在合理区间，既可以保证与配套螺母旋合时的顺畅性，不会出现卡滞、偏斜的问题，又能保证螺纹啮合面的接触面积足够，让每一圈螺纹都能均匀分担轴向拉力载荷，避免前几圈螺纹受力过大出现塑性变形。螺杆末端采用倒角引导结构，安装时可以顺利穿过被连接件的安装孔，也能方便螺母的初始旋合，不会因为螺杆末端的毛刺、飞边导致安装卡滞。

　　在实际选型应用时，需要重点关注螺栓的安装边界条件：首先是被连接件的安装孔直径，需要比螺杆大径预留0.1-0.2mm的装配间隙，间隙过小会导致螺杆穿入困难，间隙过大则会导致螺栓受载时出现偏斜，附加的弯曲应力会大幅降低螺栓的实际承载能力；其次是预紧力的控制，拉力螺栓的预紧力需要根据实际工作载荷计算确定，预紧力过小会导致连接结构受载时出现缝隙、松动，预紧力过大则可能导致螺杆在装配阶段就出现塑性变形，甚至直接断裂；另外在承受交变拉力载荷的场景中，还需要配套相应的防松结构，比如防松垫圈、螺纹锁固胶等，避免长期振动工况下螺母出现回转松动。

　　从建模逻辑来看，这类标准紧固件的三维建模需要严格控制各部分的尺寸公差，六角头部的拉伸轮廓需要保证对称度，螺纹部分可以采用螺旋扫描的方式生成真实牙型，而不是简单的贴图示意，这样在后续的虚拟装配、干涉检查、有限元受力分析环节，才能得到准确的仿真结果。比如在做整机的受力仿真时，如果螺栓模型的螺纹牙型不准确，啮合面的接触应力计算结果就会出现偏差，无法准确判断螺栓的承载安全系数；在做虚拟装配时，如果头部尺寸、螺杆长度的建模存在偏差，就可能出现实际生产装配时的干涉问题，需要反复修改图纸，增加不必要的研发成本。

　　在传感器类精密设备的装配场景中，这类拉力螺栓除了基础的连接锁紧功能外，有时还会承担预紧力传递的作用，比如在拉力传感器的安装结构中，螺栓的预紧力直接影响传感器的测量精度，这就要求螺栓的自身形变在额定载荷下处于线性弹性区间，不能出现非弹性形变，因此螺栓的杆部直径公差、螺纹的啮合长度都需要经过精确计算，保证在额定工作拉力下，螺栓的伸长量处于可控范围，不会因为自身形变影响传感器的测量准确性。同时这类应用场景对螺栓的表面质量也有较高要求，不能有表面裂纹、氧化皮等缺陷，避免表面缺陷成为疲劳断裂的起始点。
