叉型铰接式管线固定支撑构件

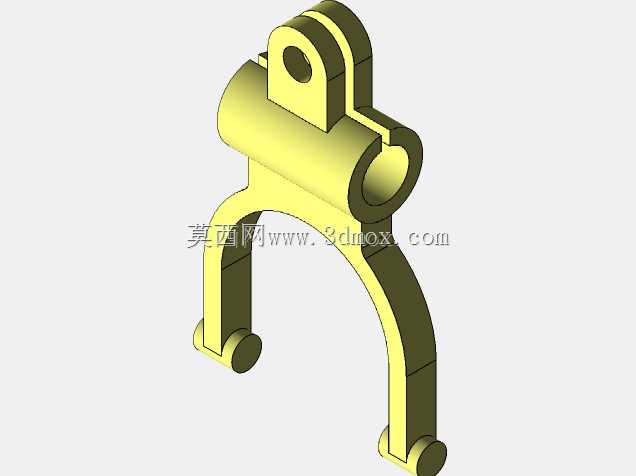

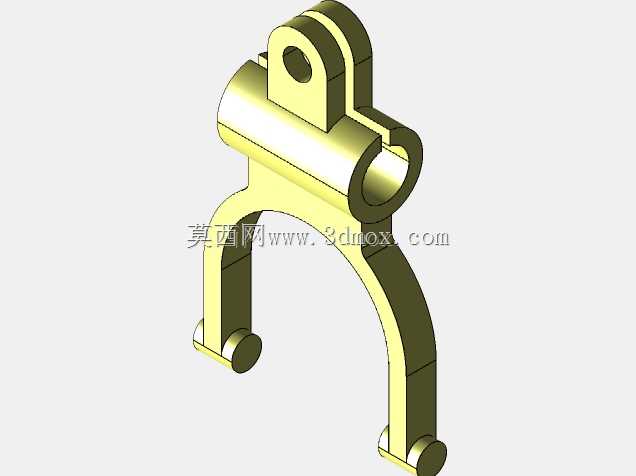

　　该构件属于管线系统配套的铰接式支撑固定件，主要应用在中小口径流体输送管线、气动液压管路的布设场景中，常见于工业设备内部走线、车间工艺管线架设、小型设备外置管路的固定工位，核心作用是为管线提供可小幅度摆动的支撑点位，抵消设备运行过程中产生的振动位移，避免管路硬连接位置长期受交变应力出现开裂、渗漏问题。从结构功能来看，构件上部为带轴向开槽的筒状夹持段，开槽结构可适配一定外径公差范围内的圆管，安装时通过卡箍或者锁紧螺栓收紧开槽侧的间隙，即可抱紧穿过筒腔的管线，无需在管线上额外焊接固定凸台，不会破坏管线自身的结构强度，也方便后期管线的维护拆装。上部筒段顶端延伸出带同轴通孔的双耳铰接座，铰接孔的轴线与筒段轴线垂直，

　　安装时通过销轴将该双耳座与设备机架、墙面固定座或者相邻支撑结构连接，使得整个支撑构件可以绕销轴轴线在一定角度范围内自由摆动，当管线受介质压力波动、设备振动产生小幅位移时，支撑件可随动调整角度，不会对管线形成刚性约束，有效降低管路连接节点的应力集中风险。下部为对称布置的弧形叉臂结构，两个叉臂从筒段下侧沿圆弧轨迹向下延伸，末端各设置一个同轴的圆柱凸台，两个凸台的轴线与上部铰接孔的轴线保持平行，该结构一方面可以在夹持大外径管线时，从管线下方形成半包围式的承托，增大与管线外壁的接触面积，避免局部压强过大压损管线外壁，另一方面末端凸台可作为辅助定位点，在需要限制管线轴向窜动的场景中，配合限位卡环卡在凸台外侧，实现管线的轴向位置固定，

　　防止管线沿筒腔方向滑动移位。设计过程中，首先根据目标适配的管线外径确定上部筒段的内孔直径，筒段壁厚按照管线满载时的承重加上1.5倍的安全系数核算，确保长期承重不会出现塑性变形；开槽的宽度设置为筒段壁厚的0.8倍，既保证收紧时有足够的变形量抱紧管线，又不会因开槽过宽导致筒段刚性不足。双耳铰接座的孔位与筒段外圆的衔接位置做了大圆角过渡，避免应力集中导致铰接座受侧向力时从根部断裂，铰接孔的内径按照常用的标准销轴尺寸设计，与销轴的配合间隙控制在0.1-0.2mm之间，既保证转动灵活，又不会因间隙过大产生晃动异响。下部叉臂的圆弧曲率根据管线的最小允许弯曲半径设置，确保叉臂承托管线时不会强行掰弯管线，叉臂的截面采用矩形截面，

　　相比等截面积的圆形截面拥有更好的抗弯性能，可承受更大的垂直方向载荷。安装边界方面，上部铰接座双耳的外侧间距与配套固定座的卡槽宽度适配，安装时仅需将双耳卡入固定座卡槽，穿入销轴并加装开口销防脱即可完成上部固定，整体安装空间占用小，适合在设备内部狭窄的管线布设空间内使用；筒段的轴向长度根据单点位支撑的管线接触长度要求设置，过短会导致夹持力不足管线打滑，过长则会占用过多管线长度、增加不必要的材料成本，该构件的筒段长度设置为内孔直径的1.2倍，兼顾夹持稳定性与空间利用率。两个叉臂末端的凸台突出高度设置为5mm，足够卡入配套限位卡环的卡槽内，同时不会因突出过多与周边其他零部件产生干涉。实际使用中，该类支撑构件通常沿管线走向间隔1.2-1.8米布置一个，在管线转弯、变径、连接阀门的位置前后各增设一个支撑点，可有效提升长距离布设管线的运行稳定性，减少管路运维的故障频次。建模过程中，各衔接位置的圆角、倒角均按照机械加工的工艺要求设置，避免出现尖锐棱角，既防止安装时划伤操作人员，也避免应力集中导致构件在长期受振工况下出现疲劳断裂，所有配合尺寸均按照通用机械公差标准设置，可直接适配市面上常规的标准紧固件与配套安装座，无需额外定制非标配件。
