弯钩型预埋锚固地脚螺栓结构设计

　　做设备基础预埋设计快十年，经手的地脚螺栓选型少说也有上百种，这种9字型弯钩地脚螺栓，是中小型静载设备固定里用得最普遍的款式，没有之一。很多刚入行的结构工程师总觉得地脚螺栓就是个带弯的螺杆，随便选个长度打进去就行，真到现场安装出问题的时候，返工成本能让人悔到拍大腿。先从实际应用场景说，这种弯钩款地脚螺栓，大多用在厂房内的中小型泵组、轻型输送机机架、普通机床辅机、小型立式储罐这类静载为主、动载冲击不大的设备基础上，靠弯钩和混凝土的握裹力、抗拔力来抵消设备运行时产生的倾覆力矩和水平滑移力，不像锚板型地脚螺栓要承担大吨位锻压设备的强冲击载荷，也不像膨胀螺栓只适合后期加装的轻型支架，它是和混凝土基础一次性浇筑成型的，属于永久性的预埋固定构件。

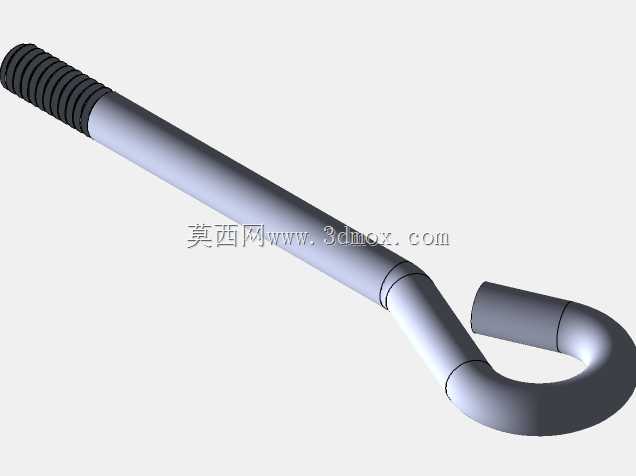

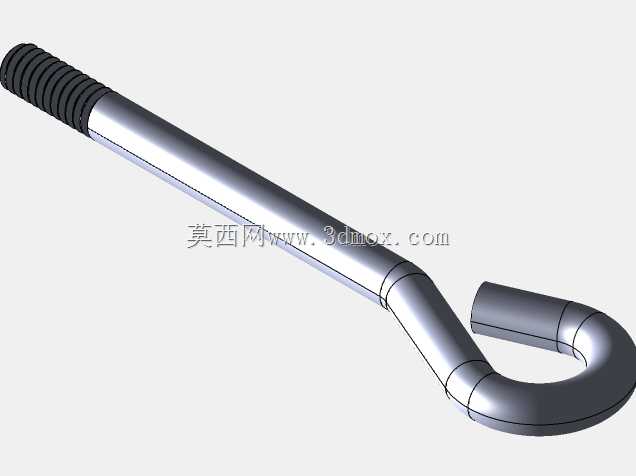

　　从功能特性上拆解，这款螺栓的结构分三个功能段，最上端的螺纹段，长度是根据设备底座的安装厚度、调平垫片叠厚、锁紧螺母的厚度来定的，正常设计时会预留出2到3个螺距的余量，避免后期基础沉降或者垫片调整时螺纹长度不够锁不紧；中间的光杆段是主要的受力传力段，和混凝土紧密贴合，把设备传来的载荷均匀分散到周边的混凝土层里，光杆段的表面粗糙度不用做太高，毕竟不是配合面，适度的粗糙反而能提升和混凝土的握裹效果；最下端的弯钩段是整个构件的核心锚固部分，9字弯的圆弧半径不能太小，不然冷弯的时候螺杆内部会产生应力集中，后期受拉的时候容易在弯弧处断裂，弯钩的末端留的直段长度也有讲究，太短的话抗拔的时候容易从混凝土里脱出来，太长又会浪费材料，还容易在浇筑的时候顶到基础的钢筋网片，导致预埋位置偏移。

　　说到设计思路，做这个模型的时候，最先确定的是螺纹规格，常规中小型设备用M16到M30的规格居多，螺纹段的长度按照光杆直径的3到4倍来取，能保证双螺母锁紧的时候有足够的啮合长度，不会出现滑牙问题。弯钩的内径一般取螺杆直径的2.5倍，这个数值是结合冷弯工艺的可行性和混凝土骨料的粒径来定的，弯弧太小，弯制的时候螺杆外侧容易出现微裂纹，弯弧太大，又会增加预埋时的横向占位，和基础内的配筋干涉。光杆段的长度是根据基础的预埋深度来定的，正常静载工况下，预埋深度取螺杆直径的15到20倍就能满足抗拔要求，要是设备有小幅振动，就把预埋深度加到25倍直径，不用额外加锚板也能达到锚固强度。

　　再讲安装边界的注意点，很多现场施工队预埋的时候，容易犯的错就是弯钩的朝向不对，正确的做法是同一组设备的地脚螺栓，弯钩要朝向基础中心方向，这样设备受水平力的时候，弯钩的受力方向是朝向混凝土内部，不会顺着弯钩的开口方向把混凝土撬裂。安装前要把螺纹段用黄油或者塑料套管包好，避免浇筑混凝土的时候水泥浆粘到螺纹上，后期螺母拧不进去。预埋的时候螺栓要和基础面垂直，倾斜度不能超过千分之五，不然设备底座装上去的时候会别劲，锁紧后螺栓长期受附加弯曲应力，容易断在基础里。另外，弯钩的位置不能贴在基础的钢筋上，要和周边钢筋留出至少一个骨料粒径的间隙，保证混凝土能完全包裹住弯钩，不然握裹力会大打折扣。

　　还有个容易被忽略的细节，就是螺纹段和光杆段的过渡位置，要做退刀槽的圆角过渡，不能有尖锐的刀痕，这个位置是应力集中的高发区，设备长期运行的振动载荷很容易在这个位置引发疲劳断裂，建模的时候特意把过渡圆角设成了0.5倍螺距的大小，既能方便螺纹加工退刀，又能有效降低应力集中系数。很多新手建模的时候会把整个螺杆都做成全螺纹，觉得省事儿，实际上全螺纹的螺杆和混凝土的握裹力比光杆段差很多，螺纹的凹槽里虽然能卡进混凝土，但螺纹的牙型是尖锐的，受拉的时候容易产生应力集中把周边的混凝土剪碎，反而降低锚固强度，所以除了上端的锁紧段，其余埋入混凝土的部分都要做光杆设计，这也是实际工程里踩过坑总结出来的经验。

　　不同工况下的选型调整也得考虑，要是用在有轻度腐蚀的车间环境，比如电镀车间、化工辅料仓库，螺杆的材质要换成304不锈钢，或者做热镀锌处理，预埋的时候还要在螺栓周边包裹一层环氧树脂，避免腐蚀介质顺着螺杆缝隙渗进基础里；要是用在北方低温地区，要选低温韧性好的材质，避免冬季低温下螺杆冷脆断裂。另外，同一台设备的一组地脚螺栓，长度规格要统一，预埋的时候标高误差控制在2mm以内，不然设备调平的时候会出现有的螺栓悬空、有的螺栓顶死底座的情况，强行锁紧的话会让设备底座产生变形，影响设备的运行精度。
