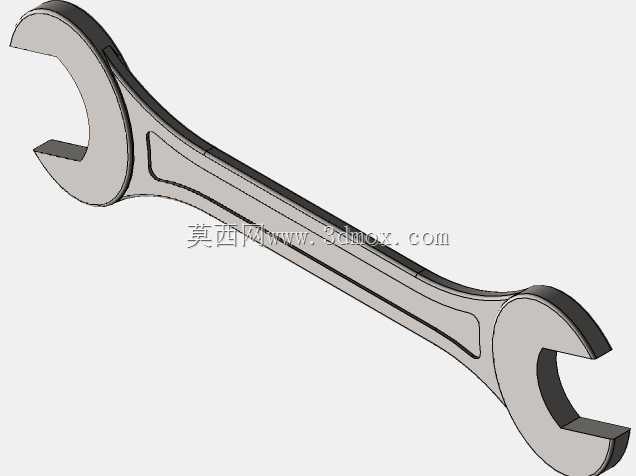

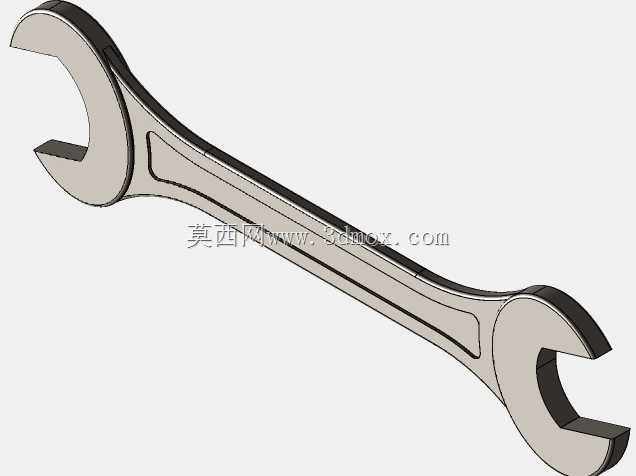

双头开口扳手工业级五金工具结构设计

　　在设备运维、产线装配、机械维修等各类工业场景中，双头开口扳手是一线作业人员接触频率极高的手动紧固工具，其结构合理性直接决定作业效率与操作安全性，本次设计的双头开口扳手针对常规六角头螺栓、螺母的紧固拆卸需求做了全维度的结构优化，适配绝大多数通用紧固件的作业场景。从实际使用场景来看，这类扳手既可以用于生产车间内设备组装时的紧固件预紧、终紧作业，也能适配户外设备检修、家用五金维修、汽车维保等多场景的使用需求，两端不同规格的开口设计，能让作业人员无需频繁更换工具即可完成两种常用规格紧固件的操作，大幅减少工具切换的无效时间。设计过程中首先考虑的是受力工况，扳手作业时的主要受力集中在开口夹持部位与手柄中段，因此整体采用等强度流线型结构，

　　手柄部位从两端开口向中间位置做平滑过渡，既避免了应力集中导致的手柄断裂风险，也能让握持时的受力分布更均匀，长时间作业不易产生硌手的疲劳感。开口部位的尺寸严格遵循通用紧固件的公差标准，开口的两个夹持面做了微小的倾角处理，当施加扭矩时，夹持面能与六角紧固件的两个侧面完全贴合，不会出现打滑、啃伤螺栓棱角的问题，同时开口根部做了圆弧过渡处理，避免应力集中导致开口部位在大扭矩作业时出现开裂变形。手柄部位的截面采用扁椭圆结构，相比传统的矩形截面手柄，椭圆截面更贴合人手握持的弧度，握持时的摩擦力更大，施加扭矩时不易脱手，同时手柄表面做了细微的凹槽纹理设计，即便手上沾有油污、汗液，也能保证足够的握持摩擦力，不会出现打滑脱手的安全隐患。

　　从安装与适配边界来看，这款扳手的两端开口分别适配两种常用的公制六角紧固件规格，开口的深度经过精准计算，既可以覆盖标准厚度的螺母、螺栓头，也能适配部分薄型螺母的夹持需求，不会出现开口过浅无法完全夹持紧固件导致打滑的问题；整体长度经过扭矩匹配设计，对应大规格开口的一端力臂更长，能匹配更大规格紧固件所需的拧紧扭矩，小规格开口端的力臂稍短，避免作业时施加扭矩过大导致小规格螺栓被拧断。在结构细节处理上，扳手的所有外边缘都做了倒圆角处理，没有尖锐的棱角，避免作业时划伤手部，两端开口的端面做了轻微的倒角，能更顺畅地卡入紧固件位置，尤其是在空间狭小、视线受阻的作业场景下，倒角导向能让作业人员快速将开口对准紧固件，提升作业效率。

　　不同于活动扳手存在活动 jaw 间隙易打滑的问题，这种固定开口的双头扳手夹持刚性更强，能承受更大的拧紧扭矩，且没有活动部件，长期使用不会出现间隙变大、夹持精度下降的问题，耐用性更强，适合高频次的工业作业场景。设计时也考虑了不同作业空间的适配性，扳手整体厚度控制在合理范围，既能保证足够的结构强度承受额定扭矩，也能伸入部分狭窄的装配空间完成紧固件操作，不会因为本体过厚无法进入狭小工位。从受力传导路径来看，当在手柄端施加垂直于扳手长度方向的作用力时，扭矩会通过手柄的流线型结构均匀传导至开口夹持部位，不会在局部位置出现应力突变，经过受力仿真验证，在额定扭矩载荷下，整体结构的最大应力远低于常用五金工具钢材的屈服强度，能保证长期使用不会出现塑性变形。开口部位的夹持面做了表面硬化处理思路预留，实际生产时可通过高频淬火提升夹持面的硬度，避免长期使用导致夹持面磨损、开口尺寸变大的问题，进一步提升工具的使用寿命。整体外形没有多余的装饰结构，完全以功能性为核心设计导向，每一处结构细节都对应实际作业中的使用痛点，比如手柄的流线型弧度不仅优化了受力分布，也能让扳手在放置时不易从工作台面滚落，两端开口的尺寸标识位置预留平整，可通过激光打标清晰标注规格，方便作业人员快速识别选用。
