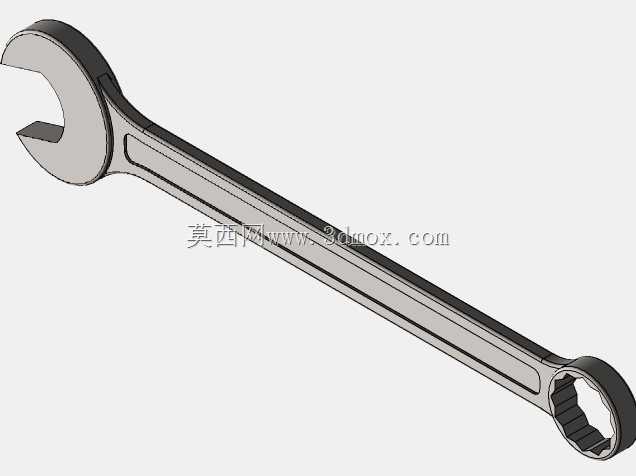

两用开口梅花组合扳手结构设计

　　开口端的卡口尺寸严格对应标准紧固件的对边宽度公差，卡口内侧做了微小的倒角处理，既可以快速对准卡入螺母，也能减少长期使用后卡口边缘的应力崩裂风险，同时卡口与手柄的过渡区域做了加厚处理，抵消大扭矩施力时的应力集中，避免开口端从根部断裂。扳手的梅花端采用12角花键结构，这种结构相比6角开口能与紧固件形成更多的受力接触点，施力时的载荷会均匀分散在螺母的多个棱面上，即使是已经出现轻微圆角磨损的旧螺母，也能稳定卡合不打滑，在需要施加较大预紧力的螺栓紧固场景下，梅花端的受力优势尤为明显，不会像开口扳手那样容易因为施力过大滑脱，造成螺母棱边损坏或者操作人员受伤。梅花端的内孔与手柄轴线存在微小的偏置，这个设计是为了让扳手在贴合工件表面操作时，在设备装配、产线运维、机加工装夹调整、户外机电维修等各类手动拆装作业场景里，两用组合扳手是一线操作、结构设计人员接触频率极高的基础五金工具，它整合了开口扳手与梅花扳手的核心功能，无需频繁更换工具即可完成不同工况下的螺栓螺母拆装作业，大幅降低工具切换的时间损耗。从实际使用的角度出发，这款组合扳手的开口端采用15度偏移角设计，这个角度并非随意设定，而是充分考虑了狭窄空间内的操作需求——当作业空间受限，扳手无法完成整周回转时，每次扳动后只需将扳手翻转180度即可再次卡合紧固件，在管路密集区、设备内部机架间隙这类操作空间局促的场景下，这种设计能让单次扳动的有效行程提升近一倍，避免出现扳手卡滞无法施力的问题。

　　手柄能留出足够的手指握持空间，避免操作时手指被工件表面剐蹭。手柄部分的设计充分考虑了长期握持的受力需求，整体采用符合人体工学的细长流线型结构，从两端工作头向手柄中段逐渐收窄再轻微加宽，握持时手掌的受力分布更均匀，不会出现局部硌手的问题；手柄表面的凹槽加强筋设计，一方面是通过结构造型提升手柄整体的抗扭刚度，在施加较大扭矩时不会出现手柄弯曲变形的情况，另一方面凹槽结构也能增加握持时的摩擦力，手上沾有少量油污时也能稳定握持不打滑。从设计建模的角度来看，这款扳手的整体轮廓采用连续的圆弧过渡，没有尖锐的棱角，既避免了热处理过程中尖锐位置的应力开裂问题，也能防止操作时尖锐边角划伤操作人员。扳手的整体长度是根据对应规格螺栓的额定预紧扭矩设计的，

　　长度过短会导致施力时无法达到要求的预紧力，长度过长则容易因为杠杆力过大造成螺栓过载断裂，同时过长的手柄也会增加工具的整体重量，不便于随身携带。在实际的三维建模过程中，需要重点关注两个工作头与手柄连接位置的圆角过渡处理，这个区域是扳手承受扭矩时的应力集中区，圆角半径过小会导致应力集中系数过高，热处理后容易出现隐裂，使用过程中发生断裂风险；圆角半径过大则会增加工作头附近的结构尺寸，导致狭窄空间内无法正常操作。此外，梅花端的内花键齿形需要严格匹配标准紧固件的尺寸公差，齿面的角度、深度都要符合通用五金件的设计规范，保证卡合时间隙均匀，不会出现松旷或者卡滞的问题。在设备运维场景中，这种组合扳手常被用于设备地脚螺栓调整、电机安装紧固、

　　管路法兰螺栓拆装、工装夹具锁紧等作业，相比单功能的开口扳手或者梅花扳手，它的双工作头设计可以覆盖同一规格紧固件的不同操作工况：在需要快速拧动的初紧阶段，可以使用开口端快速滑动卡合，提升拧动效率；在需要施加标准扭矩的终紧阶段，或者紧固件位置空间局促无法使用开口端时，可以切换到梅花端稳定施力。在装配线的日常工具配置中，这种组合扳手也是工位工具套装里的标配，它的一体成型结构没有活动部件，长期使用的故障率极低，不需要额外的维护保养，适合在车间复杂工况下长期使用。建模时还要注意扳手的整体厚度设计，厚度过大虽然能提升抗扭强度，但会导致整体重量增加，同时在狭窄缝隙内无法插入；厚度过小则会降低结构强度，大扭矩施力时容易出现弯折，需要结合材料的热处理硬度参数，在强度和使用便利性之间找到最优的平衡值。
