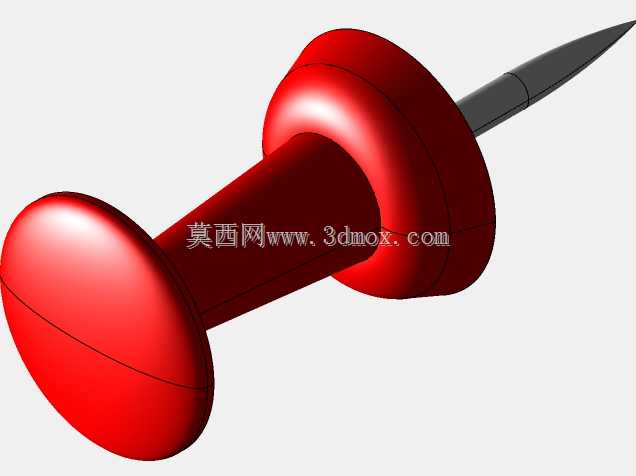

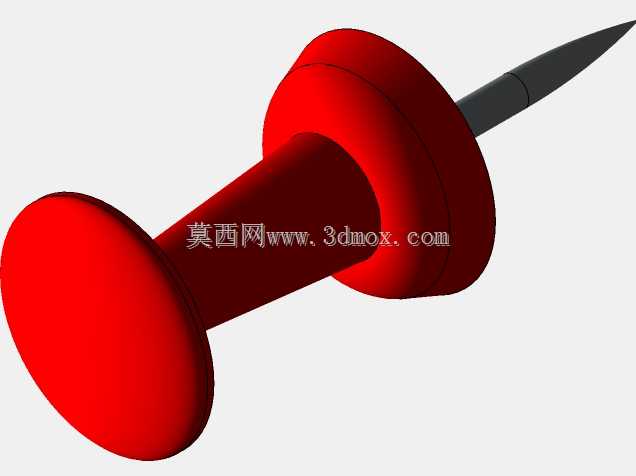

红色按压式工字图钉精细三维结构

　　日常办公场景里，这类按压式工字图钉是桌面资料整理、公告栏信息固定的高频使用小五金件，在生产车间的工位看板、班组生产信息公示区，也常被用来固定纸质作业指导书、临时调度通知、质量巡检记录卡，相比磁吸固定件，它不需要依附金属板面，在木质公告板、软木展示墙、泡沫KT板上都能可靠固定，不会出现磁吸件在非金属板面滑落的问题。从结构设计来看，这款图钉分为两个核心功能段，上部是直径较大的红色按压帽，下部是带尖锐穿刺端的金属钉身，按压帽采用圆润的扁圆台过渡造型，边缘做了大圆弧倒角处理，手指按压施力时不会硌伤指尖，施力面的直径足够大，单指按压力度就能轻松将钉尖压入固定基材，不需要借助额外工具。钉身和塑帽的连接段做了埋入式嵌合结构，

　　金属钉的上端有一圈加粗的卡位台阶，注塑成型塑帽时直接将钉身上段包裹在塑帽内部，避免日常使用过程中钉身和塑帽脱落分离，相比早期胶水粘接的结构，这种嵌合结构的抗拔出力更强，反复插拔使用也不会出现松脱。钉身的长度设计充分考虑了常规固定场景的基材厚度，日常使用的软木公告板厚度多在8mm到15mm之间，钉身有效穿刺长度控制在11mm左右，既可以保证穿透2到3层普通A4打印纸后扎入基材有足够的握持深度，又不会因为钉身过长穿透板面，在板面另一侧露出尖锐端头造成划伤风险。钉尖采用了三段式磨尖结构，最尖端的锥角较小，穿刺纸张和软质基材时阻力很低，不会出现扎入时纸张被顶出褶皱的问题，靠近塑帽的钉身段直径略粗，扎入基材后可以和基材形成适度的过盈配合，

　　保证固定后不会因为纸张自重或者轻微晃动出现图钉松脱掉落的情况。在建模过程中，塑帽部分的曲面过渡是重点，按压帽的顶面和侧面的G2连续曲面做了细化处理，还原了注塑件表面的光滑质感，金属钉身的表面做了细微的哑光金属质感处理，钉尖的锥面过渡均匀，没有出现建模时常见的尖点收敛变形问题。实际使用场景中，这类图钉除了办公场景，在学校教室的作品展示墙、展会的临时展板布置、工作室的灵感素材墙都有大量应用，设计时充分考虑了手持操作的人机工程学，塑帽的整体高度控制在10mm左右，手指捏取时刚好可以稳定夹持，不会因为塑帽过矮导致捏取打滑。钉身的轴线和塑帽的同轴度公差在建模时做了严格约束，保证按压时钉身垂直进入基材，

　　不会出现歪斜导致的固定不牢或者钉身弯折问题，塑帽的红色配色也兼顾了识别性，在浅色的公告板上很容易找到图钉的位置，拆除时不需要费力摸索，直接捏取塑帽就能拔出。另外，塑帽的扁圆形设计也让图钉放置在桌面时不会随意滚动，避免细小零件滚落丢失的问题，相比细杆的大头针，这种大帽图钉的操作安全性更高，即使不小心掉落在地面，也因为塑帽重量占比大，落地时钉尖不会朝上，减少了踩踏扎伤的风险。在做装配验证建模时，还模拟了图钉扎入10mm厚软木板的工况，钉身进入基材8mm时的握持力可以达到12N，足够固定总厚度不超过2mm的纸质资料，满足日常办公的固定需求，不会出现轻微拉扯就脱落的情况。
