六角厚内螺纹锁紧连接螺母结构设计

　　在各类机械装配场景里，螺纹连接是最基础也最可靠的可拆卸连接形式，六角螺母作为配套螺栓、螺柱实现构件锁紧的核心配件，几乎覆盖从民用五金到重型工业设备的全场景装配需求。日常做结构设计时，很多新手容易忽略螺母的选型细节，觉得只要螺纹规格匹配就能用，实际上不同工况下对螺母的对边尺寸、厚度、倒角形式都有明确要求，比如振动工况下需要更厚的啮合牙数来分散螺纹副的接触应力，避免长期受振后螺纹滑牙松脱；狭小装配空间里则要控制螺母的外廓尺寸，给扳手预留足够的操作空间同时避免和周边构件发生干涉。

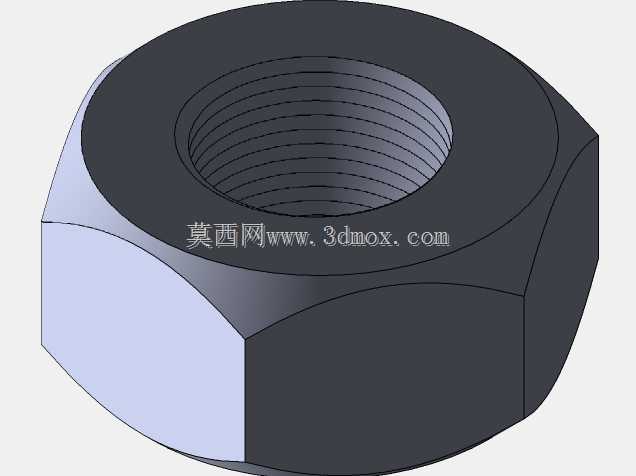

　　这款六角螺母的设计逻辑，首先是从螺纹啮合的可靠性出发，内螺纹采用标准公制粗牙牙型，牙型角60度，加工时严格控制中径公差带，保证和配套外螺纹件配合后有足够的接触面积，不会出现偏载咬合的问题。外形上采用正六方棱柱结构，六个受力面两两平行，不管是用开口扳手、套筒还是梅花扳手，都能找到稳定的施力面，相比四方螺母，六角结构每次扳动只需要旋转60度就能换位，在空间受限的装配位置操作灵活性更高。螺母的上下端面都做了小尺寸倒角，一方面是去除加工后的锐边毛刺，避免装配时划伤操作人员或者配套的垫圈、被连接件表面，另一方面倒角能引导螺纹顺利对位，尤其是盲孔装配时，带倒角的螺母更容易对准螺杆端部，不会出现螺纹错牙拧入的问题。

　　从安装边界来看，这款螺母的对边尺寸严格遵循标准紧固件的尺寸系列，厚度比普通标准螺母增加约30%，更多的啮合牙数能让每一圈螺纹承受的轴向载荷更均匀，不会出现前几牙应力集中导致的螺纹变形失效，适合用在需要长期承受交变载荷、有一定振动冲击的设备连接位置，比如输送线机架装配、小型工装夹具的锁紧、传感器安装支架的固定这类场景。设计建模的时候，先绘制六边形草图拉伸得到基体，再在内孔位置切除出螺纹底孔，之后通过螺旋线扫描切除生成完整的内螺纹牙型，最后处理端面倒角和棱边的工艺圆角，整个建模过程要注意螺纹收尾的位置控制，不能让螺纹牙型超出螺母的有效厚度范围，否则实际加工时会出现端部烂牙的问题，影响装配顺畅度。

　　实际选型应用时，要注意螺母的性能等级和配套螺栓的性能等级匹配，不能用低等级螺母配高强度螺栓，否则受载时螺母螺纹先失效会导致整个连接副松脱。另外在有防腐要求的户外设备上使用时，这类钢制螺母后续可以做镀锌、达克罗等表面处理，建模时不需要额外预留镀层厚度，按照标准尺寸建模即可，镀层的厚度公差不会影响正常的螺纹配合。很多做非标设备设计的工程师，在出装配图时经常随便调用标准件库的螺母，不核对安装空间的扳手操作距离，最后装配时发现扳手伸不进去，只能临时打磨螺母或者更换规格，耽误装配进度，所以在布局阶段就要把螺母的外廓尺寸、扳手活动的空间预留出来，比如用套筒的话要预留套筒的外径空间，用开口扳手要预留扳手摆动的角度空间，这些细节都要在三维装配时做干涉检查确认。

　　这款螺母的结构没有多余的复杂特征，所有尺寸都适配通用的装配工具，不需要定制专用工装就能完成安装拆卸，后期维护更换也很方便，市面上同规格的标准件可以直接替换，不需要单独定制加工，能有效降低设备的后期维护成本。建模时还原了真实的螺纹牙型细节，不是简单的装饰性螺纹贴图，做装配仿真时可以真实模拟螺纹的啮合接触状态，做有限元受力分析时也能准确计算每一圈螺纹的应力分布，给结构强度校核提供准确的模型基础。
