铰接式同轴通孔连接基座结构设计

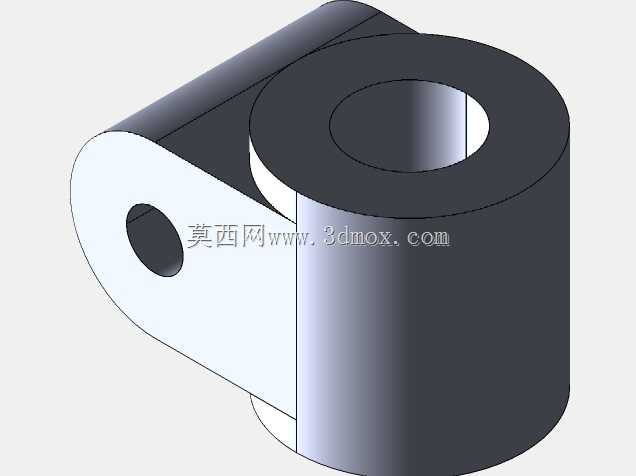

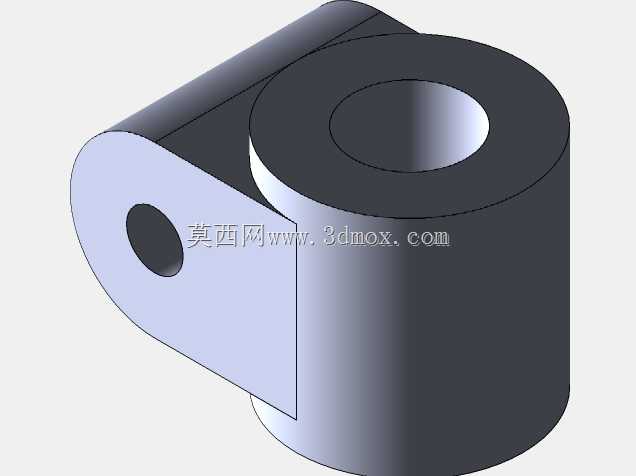

　　在自动化输送线的张紧调节机构、小型工装夹具的角度调整模块、检测设备的探头摆动支架这类需要实现小范围角度转动同时传递径向载荷的场景中，这类带侧置铰接耳的同轴通孔构件是非常常见的核心连接零件。不同于常规的一体式轴套，该结构将转动支撑与铰接连接功能整合在单一零件上，省去了额外的转接件装配环节，能有效缩减机构的整体安装空间，在紧凑型设备的布局设计中优势明显。

　　从结构功能来看，主体大直径通孔为核心的转动配合面，主要用于穿装主轴或者固定导向轴，孔壁的加工精度直接决定了转动副的配合间隙，设计时需要根据实际载荷情况选择合适的公差带，轻载摆动场景下可选用H8间隙配合，若需要承受一定径向冲击载荷则可调整为H7配合并配套衬套使用。侧置的单耳结构上开有垂直于主体通孔轴线的横向小孔，用于穿装铰接销轴，实现整个构件与外部摆臂、调节杆的连接，两个孔系的轴线垂直度是设计时需要重点控制的形位公差，若垂直度超差，装配后会出现转动卡滞、销轴偏磨的问题，长期运行会导致机构间隙变大、定位精度失效。

　　设计思路上，该结构采用一体化铣削成型的方案，没有采用焊接拼接的结构，避免了焊接变形带来的孔系位置度误差，同时整体结构的刚性更好，能承受周期性的摆动载荷。主体圆柱段的外径尺寸需要根据通孔直径、承受的径向载荷计算壁厚，避免壁厚不足导致受力开裂，侧置耳板的厚度则需要匹配铰接销轴的直径，保证耳板的抗剪切强度满足使用要求，耳板与主体圆柱的衔接处做了圆弧过渡处理，避免应力集中，在交变载荷作用下也不容易出现疲劳断裂的问题。

　　安装边界方面，主体圆柱段的轴向长度即为该零件的轴向安装尺寸，设计时需要预留两侧的挡圈或者端盖安装空间，侧置耳板的外端面到主体圆柱轴线的距离决定了铰接点的回转半径，在做机构运动仿真时需要准确输入该尺寸，避免出现运动干涉。横向铰接孔的位置距离主体圆柱端面的尺寸也需要严格控制，保证装配后铰接销轴不会与主轴、周边固定结构发生擦碰。实际应用中，这类零件常采用45号钢加工后做发黑处理，若用于腐蚀环境则可更换为304不锈钢材质，配合面的表面粗糙度需要控制在Ra1.6以下，降低转动过程中的磨损量，延长零件的使用寿命。在传感器安装支架的场景中，该零件可作为传感器角度调整的铰接基座，通过侧耳连接调节螺杆，就能实现传感器探测角度的微调，主体通孔穿装固定轴后可沿轴向调整位置，满足不同检测距离的安装需求，整体结构简单可靠，加工难度低，非常适合小批量定制设备的设计选型使用。
