组合式异形带孔连接结构练习构件

　　做机械结构设计的同行大多有体会，很多刚入行的建模新手容易陷入“照着尺寸画完就完事”的误区，忽略零件本身的装配逻辑与工况适配性，这类组合式异形带孔构件，恰恰是练手阶段打通建模思维与工程思维衔接的典型载体。从实际应用场景来看，这类非对称组合带孔结构，常出现在传感器安装支架、小型设备内部的定位连接块、检测工位的载具定位件上，尤其是在空间紧凑的自动化检测单元里，既需要承担相邻两个部件的连接固定作用，又要避让周边的运动构件，不能做成规整的方块或者圆饼，异形轮廓本质上是空间约束下的功能适配结果。

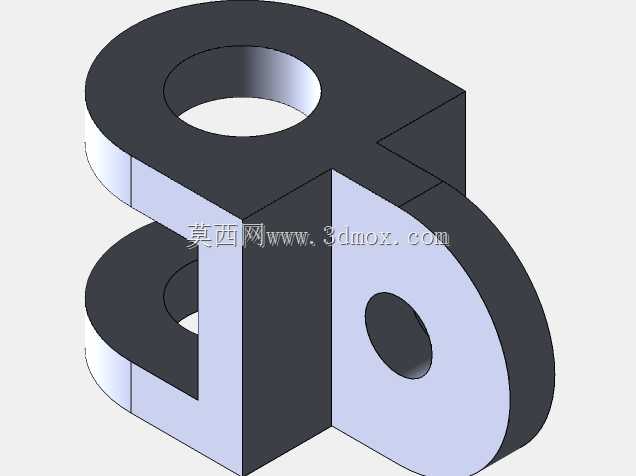

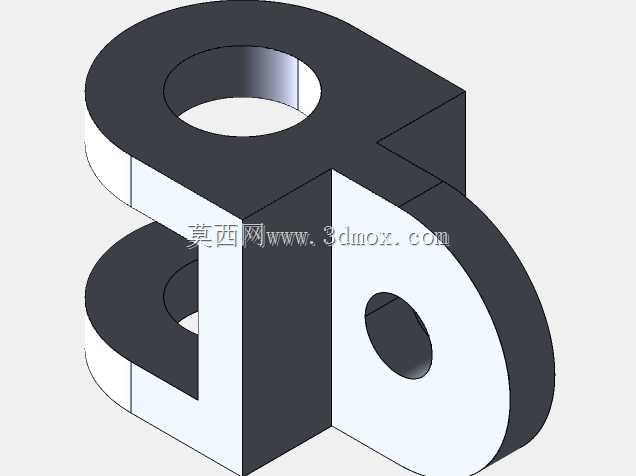

　　先看结构本身的功能特性，整个构件由两个带中心通孔的类半环结构通过中间的矩形连接块整合为一体，两个半环的通孔轴线互相垂直，一个沿水平方向贯通，一个沿竖直方向贯通，这种垂直交叉的孔位设计，意味着它可以同时实现两个垂直方向的轴类零件穿接定位，不需要额外加装转接角码，能减少装配环节的零件数量，降低累计装配误差。中间的矩形连接块不是单纯的连接填充，它的两个垂直端面分别作为两个半环结构的定位基准面，装配时可以直接贴靠相邻构件的安装面，不需要额外找正，能大幅提升现场装配的效率。

　　从设计思路上拆解这个构件，首先要明确的是孔位的优先级高于外轮廓，两个垂直通孔的同轴度、孔壁与对应安装端面的垂直度是核心尺寸公差要求，建模的时候必须先以两个孔的轴线为基准搭建坐标系，再向外推导外轮廓的尺寸，而不是先画外轮廓再挖孔——很多新手建模时顺序搞反，最后容易出现孔位偏移、壁厚不均的问题。外轮廓的圆弧段与直边段的衔接处做了等半径的过渡，不是随意的造型处理，一方面是为了减少应力集中，避免构件在承受交变载荷时在衔接处出现裂纹，另一方面是加工时可以让铣刀走连续的刀路，减少抬刀次数，提升加工效率，同时也能避免尖锐边角在装配时划伤操作人员或者损坏相邻的线缆、软管。

　　再说到外形尺寸与安装边界，这类构件的整体外轮廓尺寸通常不会太大，毕竟多用于小型检测设备或者传感器安装场景，两个通孔的直径根据穿接的轴径匹配，一般在几毫米到十几毫米区间，中间连接块的厚度要满足螺栓锁紧或者轴销卡接的强度要求，不能过薄否则受力容易变形，也不能过厚否则会占用多余的安装空间。安装时需要注意的边界条件是，两个半环结构的圆弧外侧不能超出安装工位的避让范围，尤其是在有运动部件的工位上，要预留至少3-5mm的安全间隙，避免运动过程中发生碰撞；两个通孔的端面要与对应的穿接轴保持垂直，否则穿轴后会出现别劲的情况，长期运行会加剧轴和孔的磨损，缩短零件使用寿命。

　　另外从加工工艺的角度看，这个构件的结构适合采用整块铝型材或者工程塑料铣削加工，不需要拆分成多个零件拼接，一体化的结构刚性更好，也减少了拼接带来的装配误差。建模时要注意拔模斜度的处理，如果是采用注塑工艺批量生产，外轮廓的直壁段要预留合适的拔模角度，孔位的内壁也要做相应的脱模斜度，避免脱模时出现拉伤。如果是用于传感器安装的场景，构件的表面还可以根据需求做阳极氧化或者发黑处理，提升防锈能力同时减少表面反光，避免对光电类传感器的检测造成干扰。很多新手在做这类练习件的时候，往往只关注外形是不是画得像，忽略了这些工程实际中的工艺、装配、工况细节，练完之后还是没法把建模能力用到实际项目里，其实这类练习的核心不是画对形状，而是通过建模过程去思考每一个结构特征存在的工程意义，每一个尺寸设定背后的约束条件，这样才能把练习的价值最大化，真正把建模技能和实际工程需求结合起来。
