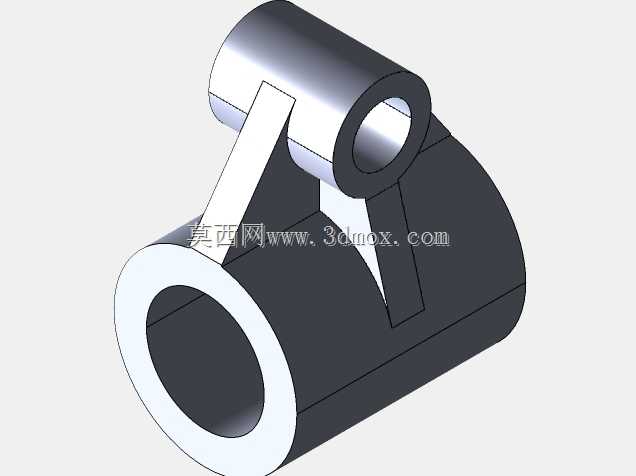

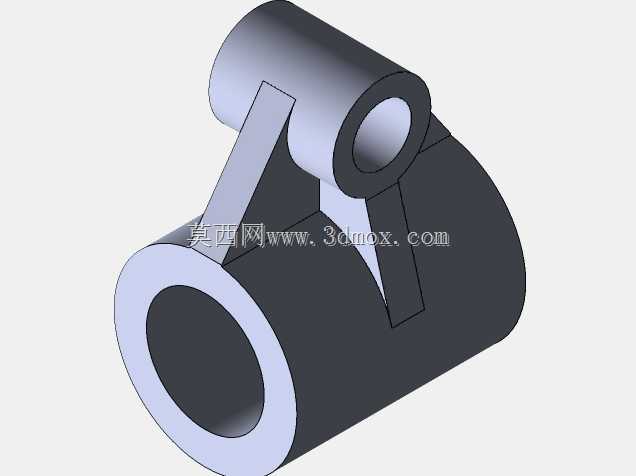

这类带斜向支撑的双筒铰接结构件,多应用在需要实现铰接传动同时承载径向、轴向复合载荷的机械传动节点中,常见于轻工自动化设备的连杆传动端、小型工程机械的操作臂铰接位、输送设备的张紧调节机构连接点,也会作为传感器安装支架的基体结构,在需要兼顾铰接转动自由度与结构支撑刚度的场景下替代传统的焊接式铰接座,减少现场焊接的工序量与焊接变形带来的装配误差。从结构功能上看,下方大直径筒状结构为主体安装位,内部通孔用于穿装固定轴或者支撑轴,可实现与固定基座的转动配合或者穿装传动轴传递扭矩,上方小直径筒状结构为铰接连接位,用于连接外部连杆、摆臂或者传感元件的触发端,两个筒状结构之间的斜向支撑筋并非随意设置,其布置角度沿着两个筒结构的受力传力路径设计,
能够将上方铰接点承受的载荷直接传导至下方大筒的主体结构上,避免两个筒的连接位置出现应力集中,在承受交变摆动力的时候不会出现连接根部断裂的问题。设计这类结构的时候,首先要确定两个筒的中心距参数,这个尺寸直接决定了铰接点的转动行程范围,中心距过大则会导致整体结构占用空间过多,过小则会让支撑筋的布置空间不足,无法保证足够的支撑刚度;其次要匹配两个筒的内孔直径,下方大筒的内孔需要匹配安装位的轴径,要预留合适的配合公差间隙,上方小筒的内孔要匹配铰接销轴的直径,两个筒的壁厚需要根据实际承载的载荷大小核算,壁厚过薄会导致筒身受载变形,过厚则会增加不必要的结构重量,不符合轻量化设计的要求。斜向支撑筋的厚度同样需要经过受力校核,
筋的两侧与两个筒的外圆柱面采用圆角过渡,避免直角位置出现应力集中,圆角半径不能过小,否则在受冲击载荷的时候容易在过渡位置产生裂纹。从安装边界来看,下方大筒的轴向长度决定了其与安装基座的配合接触长度,接触长度过短会导致安装后结构晃动,过长则会占用轴向的安装空间,设计时需要根据安装位置的轴向空间余量确定;上方小筒的轴向长度需要匹配铰接连杆的端部宽度,保证铰接后连杆不会出现轴向窜动,两个筒的端面都需要设计合适的倒角,方便装配时销轴或者轴件的导入,也能去除加工后的锐边避免安装时划伤操作人员。这类结构在实际使用中,两个筒的内孔通常会加装铜套或者自润滑轴承,减少转动过程中的磨损,延长结构的使用寿命,支撑筋的位置要避开周边其他零部件的运动路径,
避免结构运动时出现干涉,在建模过程中需要反复核对运动包络范围,确认结构在整个转动行程内都不会与周边零件产生碰撞。不同于一体式铸造的铰接座,这类机加工或者3D打印成型的结构件可以根据实际安装空间灵活调整两个筒的角度与中心距,不需要开模就能快速生产,适合小批量定制化的设备改造场景,在传感器安装支架的应用中,上方小筒可以直接穿装传感器的触发摆杆,下方大筒固定在设备机架上,斜向筋的结构能够保证传感器触发时不会因为支架变形导致触发位置偏移,提升传感器检测的精度与稳定性。
