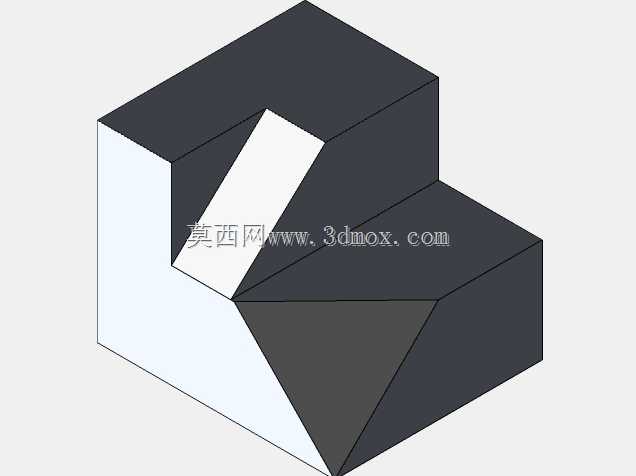

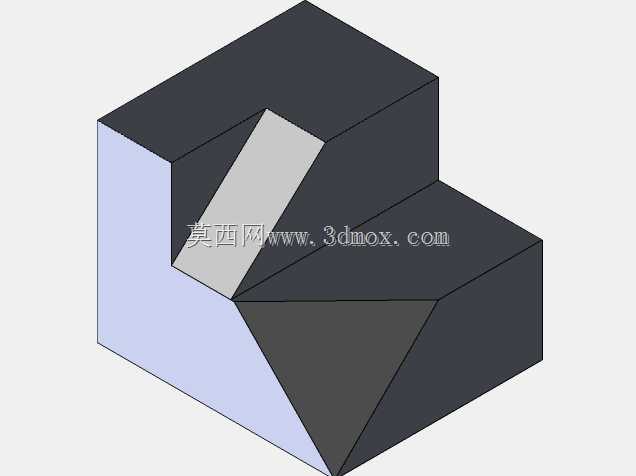

带斜切镂空结构的L型块状机械构件

　　这类带斜切镂空的L型块状构件，常出现在传感器安装基座、小型工装定位块、检测工位承托件的设计场景中，很多精密检测设备的工位固定座都会采用类似结构，既需要保证安装基准面的平面度要求，又要通过镂空区域避让检测探头的运动路径，同时斜切面可以作为导向面，引导待检测工件滑入定位位置，避免直角棱边刮伤工件表面。从结构设计逻辑来看，整个构件以两个互相垂直的矩形块为基础主体，两个垂直的外侧面作为安装基准面，加工时需要保证这两个面的垂直度公差控制在0.02mm以内，才能满足后续安装的定位精度要求。斜向镂空区域的设计并非随意切除，而是经过受力校核后确定的切除范围：镂空的两个斜切面分别与两个基准面形成固定夹角，既保证了构件整体的抗弯强度，

　　不会因为镂空导致承托部位受力变形，又能最大化减轻构件自重，减少安装位置的负载。在实际应用场景中，这类构件如果作为传感器安装座使用，镂空区域刚好可以容纳光电传感器的发射与接收端，斜切面可以避免杂光反射干扰传感器的检测信号，同时L型的两个垂直边可以分别贴合设备的安装立面与水平面，不需要额外设计定位销孔，依靠两个面的贴合就能快速完成安装定位，大幅缩短设备装配的调校时间。设计这类构件时，首先要确定安装边界的尺寸约束：两个垂直方向的总长度需要匹配安装工位的预留空间，不能超出相邻运动部件的运动包络范围，避免设备运行时发生碰撞；斜切面的角度需要结合待避让部件的运动轨迹计算，保证运动部件在全行程范围内都不会与构件发生干涉，同时斜切面的边缘需要做0.

　　5mm的倒角处理，去除加工产生的毛刺，避免装配时划伤操作人员或者损坏相邻部件的线缆。从建模逻辑来看，这类构件适合采用实体拉伸加切除的方式完成建模，首先绘制L型的基础截面拉伸得到主体块，之后绘制斜向的切除轮廓，通过拉伸切除得到镂空区域，最后添加倒角特征完成细节处理。建模过程中需要注意各个特征的父子关系，将基准面的特征放在建模树的最前端，后续的切除、倒角特征都依附于基础实体，方便后续修改尺寸时不会出现特征报错。在实际加工层面，这类构件一般采用铝合金或者45号钢作为毛坯材料，两个基准面采用铣削加工一次装夹完成，保证垂直度要求，斜切面可以采用三轴铣床加工完成，加工后需要去除毛刺，表面做氧化或者发黑处理，提升构件的防锈能力。

　　这类结构也常作为机械建模练习的典型案例，因为它涵盖了实体拉伸、切除、倒角等基础建模命令，同时需要建模者考虑结构的合理性、加工工艺性以及安装使用的实际需求，不是单纯的几何形状堆砌，练习过程中可以帮助建模者建立从设计到加工的全流程思维，避免出现建模完成但无法实际加工、或者安装时出现干涉的问题。在安装尺寸的把控上，构件的厚度方向尺寸需要匹配安装螺栓的长度，螺栓孔的位置要避开镂空区域，保证螺栓拧紧时有足够的实体支撑，不会因为壁厚太薄导致螺纹滑牙或者构件开裂。镂空区域的最小壁厚需要经过受力计算，保证承托工件时的变形量在允许范围内，不会因为壁厚不足导致构件断裂。斜切面的表面粗糙度不需要过高要求，因为它不属于安装基准面，也不与其他运动部件长期摩擦，只要去除加工刀痕即可，这样可以降低加工成本，缩短加工周期。
