M7x1规格外六角带球头连接螺柱

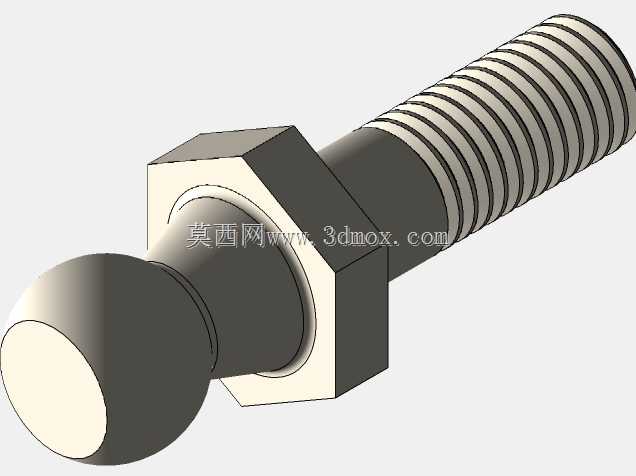

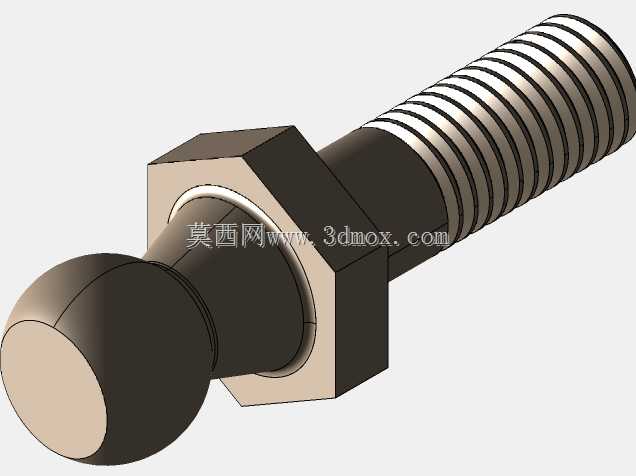

　　在工业传感检测、工装夹具定位、气动元件连接这类需要小范围角度自适应补偿的装配场景里，带球面端头的螺纹螺柱是非常常用的连接件，这款M7x1螺距的球头螺柱，就是针对这类需要微量角度偏差补偿的紧固需求设计的。从结构上看，它的一端是完整的球面端头，球面做了光滑过渡处理，没有锐边毛刺，和配套的球窝座配合时，可以实现±5度范围内的角度偏转，能够补偿安装面的加工误差、装配时的位置偏差，以及设备运行过程中产生的微小错位，避免螺纹部位因为附加的弯曲应力出现疲劳断裂，这也是球头结构和普通全螺纹螺柱最核心的区别。中间的六角挡边是标准的外六角结构，对边尺寸按照常规M7螺纹对应的六角规格设计，安装时可以用普通开口扳手或者套筒直接施加扭矩，

　　不需要额外设计专用工装，六角挡边和球面端头之间做了退刀槽处理，避免球面加工时和六角端面产生干涉，同时也给配套的密封垫圈、防松垫圈留出了安装空间，挡边的端面做了平面度处理，和被连接件表面贴合时能够保证足够的接触面积，不会因为接触面倾斜导致预紧力分布不均。螺纹段采用的是M7x1的细牙螺纹，和普通粗牙螺纹相比，细牙螺纹的螺距更小，自锁性能更好，在有振动的工况下不容易出现松脱，而且细牙螺纹的小径更大，螺杆本身的抗拉伸、抗剪切强度比同公称直径的粗牙螺纹更高，适合用在传感安装这类对连接可靠性要求高、空间尺寸受限的位置。螺纹段的长度设计覆盖了常规的安装厚度范围，从六角挡边端面到螺纹末端的长度，能够满足穿过2到3层叠装零件后留出足够的螺母啮合长度，

　　螺纹末端做了倒角处理，方便安装时对准螺母或者螺纹孔，不会刮伤螺纹孔的入口牙型。在实际选型使用时，需要注意几个安装边界：首先是球头端的配合件，必须是和球头半径匹配的内球窝结构，球窝的表面粗糙度要控制在Ra1.6以内，保证球面转动时不会出现卡滞，同时球窝的深度要和球头的探出量匹配，保证球面有足够的接触面积，避免接触应力过大导致球面压溃；其次是六角挡边的对边尺寸，安装时要预留足够的扳手空间，周围的结构不能和扳手产生干涉，预留的操作空间至少要比对边尺寸大3毫米以上，方便套筒或者扳手顺利套入；第三是螺纹段的拧入深度，当拧入铝件、塑料这类低强度材料的螺纹孔时，拧入深度至少要达到螺纹公称直径的1.5倍，拧入钢件这类高强度材料时，

　　拧入深度不低于公称直径的1倍，保证螺纹连接有足够的拔出强度。这款螺柱的应用场景非常广泛，除了传感器的安装支架连接之外，在工装夹具的快速压紧结构里，它可以作为球头压头的连接杆，配合压紧螺母实现对不规则表面工件的自适应压紧，不会因为工件表面倾斜导致压点接触不实；在小型气动执行机构的连杆连接里，它可以补偿气缸安装时的同轴度误差，避免活塞杆受到侧向力导致密封件过早磨损；在检测设备的定位机构里，球头端可以作为定位触点，和工件的定位面接触时自动找正，不会因为定位面的微小倾斜出现定位偏差。建模的时候，球面部分要保证整个球面的圆度公差，不能出现椭圆或者多棱边的情况，否则转动时会出现卡顿，螺纹部分要按照标准牙型绘制，牙型角、螺距的误差要控制在标准公差范围内，六角挡边的六个面要保证对称度，对边尺寸的公差要符合紧固件的标准要求，各个过渡位置的圆角要处理到位，避免应力集中，尤其是螺杆和六角挡边连接的位置，要做圆角过渡，不能是直角尖角，否则在承受交变载荷的时候很容易在这个位置出现应力断裂。另外在装配时，预紧力的施加要控制在合理范围内，因为细牙螺纹的预紧力过大很容易出现滑牙，尤其是当配套螺母是薄壁结构或者软质材料的时候，要按照螺纹规格对应的推荐扭矩施加预紧力，如果是在振动较大的工况下使用，可以配合防松垫圈或者螺纹胶使用，进一步提升连接的可靠性，避免运行过程中螺柱松脱导致设备故障。
