对开式带安装耳轴座夹紧固定结构件

　　这类对开式带安装耳的夹紧固定座，在工业现场的轴系配套、管线夹持、传感器安装固定场景里应用十分广泛，尤其是在需要频繁拆装调整的工位上，相比整体式轴套或者焊接固定座，它的拆装优势非常明显——不需要沿着轴端轴向串动拆装，只要松开连接螺栓就能直接从轴的径向位置取下或者安装，大幅降低设备维护、部件更换的作业时长，在轻工输送线、小型实验设备、仪器仪表安装支架的配套结构里，这类零件的出镜率很高。

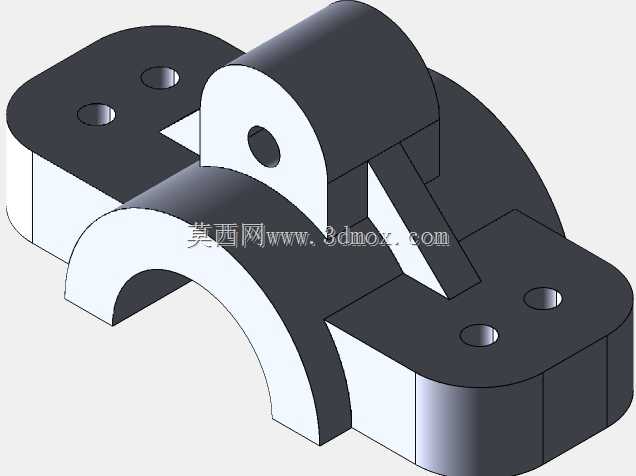

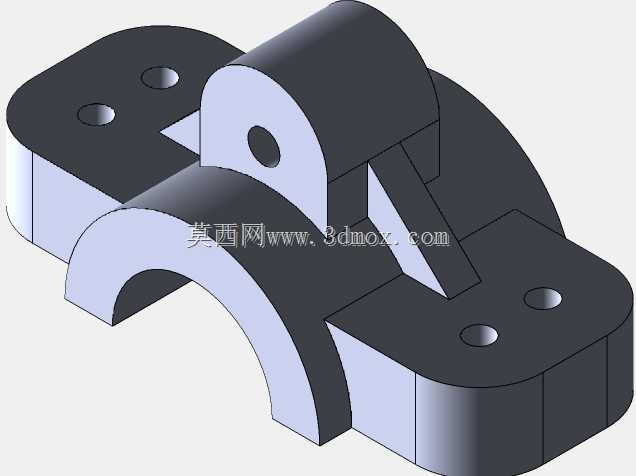

　　从实际功能来看，这个结构件的核心作用是实现两个功能的集成：下半部分的半圆弧内曲面是夹持工作面，和配对的另一半夹座扣合之后，能够抱紧穿过内孔的圆轴、圆形传感器外壳或者硬质管线，通过螺栓预紧产生的抱紧力实现周向和轴向的位置固定，避免被夹持部件出现转动、窜动的问题；两侧延伸出的带孔安装翼板是整个结构的安装基准，四个沉头安装孔可以穿入内六角螺栓，把整个夹座固定在设备的安装基板、机架立面或者型材安装面上，中间凸起的带孔耳板则是用来连接附属部件，比如可以穿入销轴连接拉杆、连杆、传感器触发拨片，或者用来安装限位挡块、走线支架，不需要额外在夹座上焊接附属支架，减少装配工序。

　　设计这个结构的时候，首先要明确的是夹持面的尺寸边界，下半部分的半圆弧内径需要和被夹持对象的外径保持合理的公差配合，一般如果是抱紧固定的场景，圆弧内径取被夹持件外径的h6公差带，保证扣合之后圆弧面和被夹持件的外圆面有足够的接触面积，避免局部应力集中夹伤工件或者出现夹持打滑的问题。两侧安装翼板的厚度需要根据夹持受力的大小核算，当螺栓预紧抱紧轴类零件的时候，翼板会承受一定的弯曲应力，厚度不足的话长期使用会出现翼板变形，导致抱紧力下降；翼板上的沉头孔位置需要和安装面上的预留螺纹孔位置严格对齐，孔的中心到半圆弧中心的距离要保证安装螺栓的时候，扳手有足够的操作空间，不会和中间的耳板结构发生干涉。

　　中间的凸起耳板设计的时候，要考虑销轴连接的受力方向，耳板上的销孔中心高度需要和配对连接件的孔位高度匹配，耳板两侧增加的三角加强筋是很有必要的——当耳板承受侧向的拉力或者推力的时候，没有加强筋的话，耳板和底座连接的根部很容易出现应力集中，长期受交变载荷的话会从根部断裂，加强筋的厚度不需要太厚，一般取耳板厚度的0.8倍左右，既能提升根部的结构强度，也不会过多增加整个零件的重量和材料成本。整个零件的外形轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是避免装配的时候划伤操作人员，另一方面也能减少热处理或者加工过程中的应力集中问题，降低零件开裂的风险。

　　安装边界方面，这个结构件的整体宽度由两侧翼板的外边缘尺寸决定，安装的时候需要在安装面上预留出比翼板外轮廓大5mm左右的平面空间，保证夹座的底面能够完全贴合安装面，不会出现悬空的情况；半圆弧的中心高度决定了被夹持轴的安装高度，设计配对安装面的时候要核算这个中心高尺寸，保证轴系安装之后的同轴度符合要求；耳板上的销孔和安装面的平行度需要控制在0.05mm以内，避免穿入销轴之后出现别劲的问题，影响附属部件的动作灵活性。如果是用在传感器安装的场景，还可以在半圆弧的内表面增加一层薄的橡胶垫层，既能提升抱紧摩擦力，也能避免夹伤传感器的金属外壳，同时还能起到一定的减震作用，减少设备运行时的振动传递到传感器上，提升检测数据的稳定性。

　　从加工工艺的角度来看，这个零件如果是采用金属切削加工的方式制作，一般是先铣削上下两个基准平面，再加工半圆弧内孔，然后加工翼板上的安装沉孔和耳板上的销孔，最后做表面发黑或者阳极氧化处理，提升零件的防锈能力；如果是小批量制作也可以采用3D打印的方式制作，适合用于设备原型验证阶段的快速迭代，不需要开模就能快速拿到样件，验证安装尺寸和受力情况之后再调整设计参数，最终确定批量加工的图纸尺寸。
