四脚锥体消浪混凝土砌块结构设计

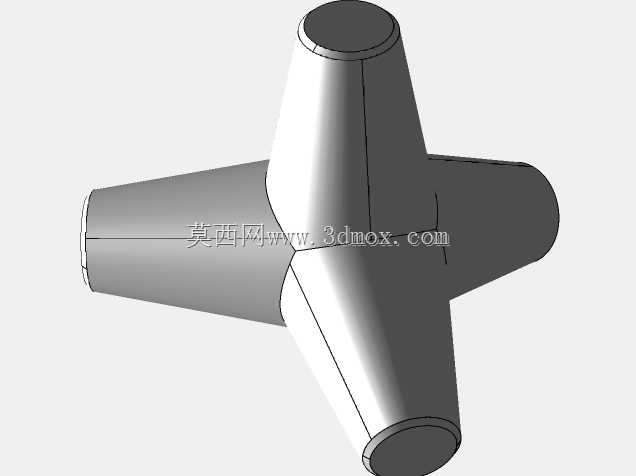

　　在海岸防护、河道堤防、海工围堰等临水构筑物的护面结构设计中，这类四脚构型的混凝土砌块是应用极为广泛的消浪构件，区别于传统平整护面的块石或平板结构，其核心作用是通过自身多向突出的肢杆结构，打散来袭波浪的动能，降低波浪爬高与对堤身的冲刷作用力，避免护面结构在长期浪流冲击下出现滑移、掏空、溃散等失效问题。从结构构型来看，该砌块采用中心交汇的四根等径锥台状肢杆设计，四根肢杆沿空间正四面体的四个顶点方向向外延伸，肢杆从中心交汇区域向末端逐渐收窄，末端做圆弧收头处理，不存在尖锐的应力集中棱角，这种构型首先保证了砌块在抛投铺设时，无论以何种姿态落地，都会有至少三根肢杆与下方垫层或相邻块体形成稳定的三角支撑，不会出现大面积平整面贴合导致的整体滑移，

　　同时任意姿态下都有一根肢杆向上突出，能够持续对上层过流的波浪形成切割扰动。在设计思路上，这种空间对称构型首先平衡了构件各个方向的受力性能，当波浪从任意水平方向冲击砌块时，迎流面的肢杆会首先将波流分割成多股紊流，肢杆之间的空隙会引导波流在块体内部形成涡旋耗散，大幅降低波流的反射能量，避免波浪反射与入射波叠加形成更大的冲击荷载；同时相邻砌块的肢杆会相互嵌锁咬合，即便单块块体受到极端浪流的掀拉力，周边块体的嵌锁作用也会限制其位移，让整个护面层形成一个连续的受力整体，不需要额外的连接构件就能实现整体稳定性。从实际工程应用的边界条件来看，这类砌块的肢杆长度、中心交汇区直径需要匹配设计波高与堤身坡度，

　　通常单个块体的重量根据防护区域的浪级从几百公斤到数吨不等，肢杆的锥度设计需要兼顾混凝土浇筑的脱模便利性与结构受力合理性，锥度过大会导致肢杆末端结构强度不足，在块体相互碰撞或浪流冲击下容易出现断裂掉角，锥度过小则会提升块体整体重量，增加生产、运输与抛投施工的成本，同时也会降低块体之间的嵌锁效果。在安装铺设环节，这类砌块不需要像传统浆砌块石一样做精准的坐浆砌筑，直接通过抛投或者人工摆放即可形成护面层，块体之间预留的空隙不仅能够消浪，还能有效消散堤身内部的渗透水压力，避免堤身土体在水位骤降时出现渗透破坏；同时这种镂空的护面结构相比实心混凝土护面，能够减少对堤岸原生生态的阻隔，空隙区域可以附着水生生物，一定程度上兼顾了防护功能与生态兼容性。

　　从结构受力细节来看，四根肢杆的中心交汇区域是整个构件的受力核心，所有肢杆传递的冲击荷载都会在这个区域汇集，因此在建模设计时，这个区域做了平滑的圆弧过渡处理，避免直角交汇带来的应力集中，防止在混凝土浇筑或长期受冲击时出现核心区开裂；肢杆末端的圆弧收头一方面是为了避免施工过程中尖锐棱角磕碰破损，另一方面也能减少块体之间的应力集中，避免相邻块体在浪流作用下相互挤压时出现局部压溃。在实际选型过程中，设计人员需要根据防护区域的设计波高、堤坡坡度、地质条件确定单块砌块的重量与尺寸，再通过三维建模验证不同摆放姿态下的支撑稳定性、相邻块体的嵌锁间隙，确保铺设完成后整个护面层的空隙率符合消浪设计要求，不会出现局部块体架空或者贴合过密导致消浪效果下降的问题；同时建模过程中还需要兼顾混凝土预制的工艺要求，确保整个构件不存在倒扣的死角，能够顺利脱模，配筋布置能够顺着肢杆的受力方向延伸，充分发挥钢筋的抗拉性能，提升构件的抗冲击、抗断裂能力。这类构件相比传统的块石护面，消浪效率更高，同等防护标准下所需的护面厚度更小，能够减少堤身的断面尺寸，降低整体工程成本，同时预制混凝土构件的质量可控性更高，不存在块石风化、粒径不均的问题，在长期的浪流冲击、海水侵蚀环境下的耐久性更优，因此在各类海堤、防波堤、河道险工护岸、人工岛围堤等工程中都有大量应用。
