带双耳吊耳侧装支座的开口套筒连接件

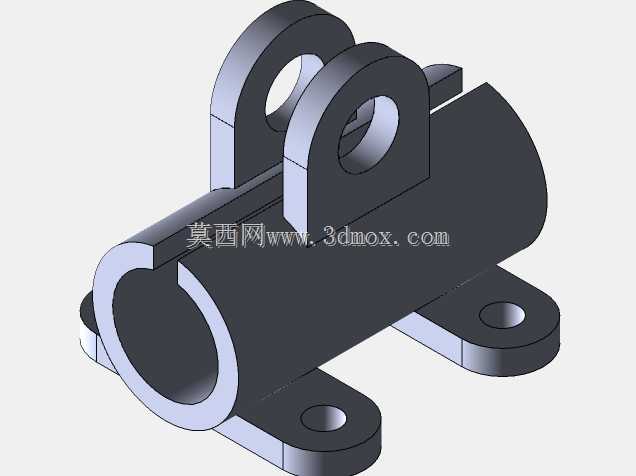

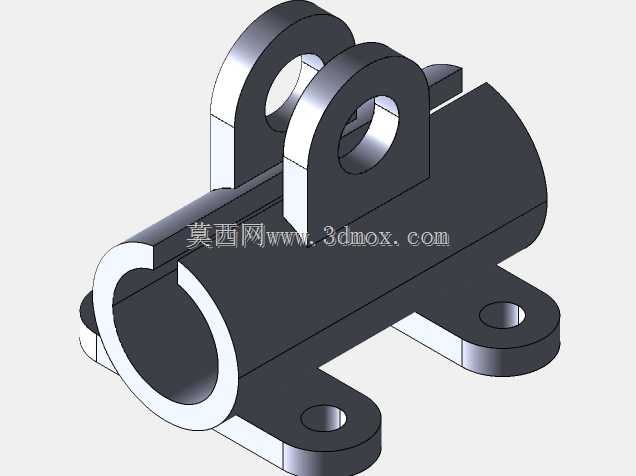

　　这类带双耳铰接结构的开口套筒连接件，常出现在轻工输送线、小型物料分拣设备的张紧调节机构里，也会用在户外检测设备的传感器安装支架、农用小型机具的杆件铰接位置，核心作用是实现圆杆件的抱紧固定，同时通过顶部双耳结构完成与其他连杆、调节螺杆的铰接配合，替代传统的分体式管夹加焊接吊耳的组合结构，减少装配时的焊接工序，降低现场安装的对位难度。从结构设计逻辑来看，主体采用开口C型套筒结构，开口侧预留了2-3mm的弹性变形间隙，当套筒穿入对应直径的圆杆后，可通过开口处的锁紧件（通常为贯穿开口缝的内六角螺栓）收紧套筒内径，实现对圆杆的抱紧固定，相比整圆套筒的过盈装配方式，这种开口结构允许圆杆存在一定的尺寸公差，装配时不需要压力机压装，

　　仅用常规扳手即可完成安装，后期维护拆卸也更方便，不会出现长期使用后锈死无法拆解的问题。顶部的双耳吊耳结构与套筒主体采用一体化成型设计，两个耳片的同轴度控制在0.05mm以内，耳片上的铰接孔做了倒角处理，方便铰接销轴的穿入，孔壁预留了油槽间隙，可在装配时涂抹润滑脂，减少铰接转动时的磨损，耳片的厚度根据套筒的承载能力匹配，通常为套筒壁厚的1.2倍，避免铰接受力时耳片出现变形断裂。底部的两个安装耳座向套筒两侧水平延伸，每个耳座上开有一个通孔安装孔，孔位的中心距与套筒轴线平行，安装时可通过这两个孔将整个连接件固定在设备的安装基板上，安装孔的直径比常用的M6安装螺栓大0.5mm，允许安装时存在小范围的位置偏差，降低基板上安装孔的加工精度要求。

　　在实际选型使用时，需要注意几个尺寸边界：首先是套筒的内径尺寸，必须与待固定的圆杆外径匹配，通常选择比圆杆公称直径大0.1mm的规格，保证抱紧时的接触面积足够，不会出现打滑；其次是顶部双耳的孔中心距，要匹配对应铰接件的宽度，避免耳片间距过小无法装入铰接件，或是间距过大导致铰接时出现窜动；底部安装耳座的下平面与套筒轴线的平行度需要控制在0.1mm以内，保证安装后套筒的轴线与安装面的位置度符合设计要求，不会出现圆杆装配后倾斜的问题。这类零件在建模时需要重点关注几个工艺细节：开口套筒的内壁要做轻微的拔模处理，方便注塑或是铸造成型时脱模，内壁的表面粗糙度控制在Ra3.2即可，不需要过高的光洁度，既能保证抱紧摩擦力，

　　也不会因为加工精度过高增加成本；耳片上的铰接孔边缘要做R0.5的圆角过渡，减少应力集中，避免长期受交变载荷时出现裂纹；底部安装耳座的底面要做凸台设计，减少安装时的接触面积，即使安装面存在轻微不平整，也能保证连接件安装稳固，不会出现翘曲。在不同的应用场景下，这类零件的材质选择也有区别，用于普通工业设备的固定连接时，通常选用增强尼龙材质，重量轻、防锈能力强，成本也更低；用于有一定载荷要求的铰接部位时，会选用铸铝合金或是45号钢材质，钢质零件表面会做发黑或是镀锌处理，提升防锈能力，铰接孔内还会压入铜套，进一步提升耐磨性能。实际装配过程中，需要先将底部安装耳座通过螺栓固定在基板上，不要完全拧紧螺栓，之后将圆杆穿入开口套筒内，调整好圆杆的轴向位置和转动角度，再拧紧开口处的锁紧螺栓抱紧圆杆，最后再拧紧底部的安装固定螺栓，这样的装配顺序可以避免安装时出现应力憋劲的问题，保证连接件的受力均匀，延长使用寿命。
