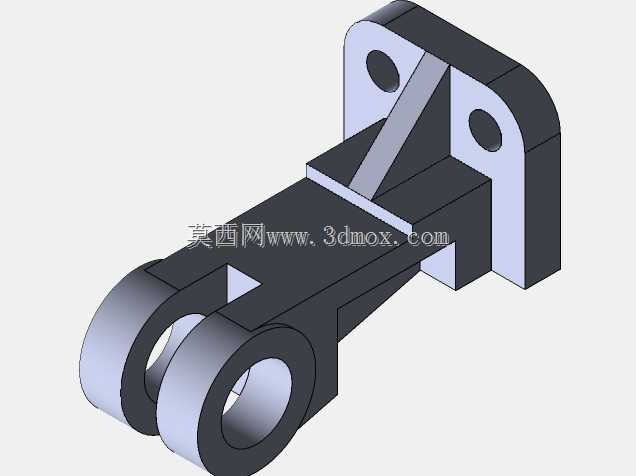

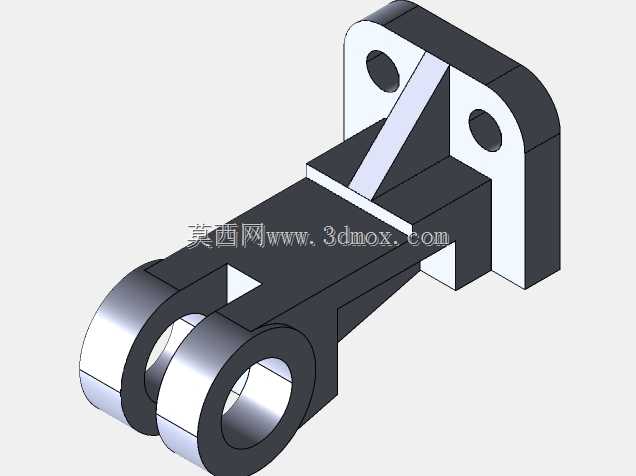

带加强筋双耳铰接安装固定支座结构

　　这类带加强筋的双耳铰接支座，在工业自动化生产线的连杆传动机构、轻工设备的摆动支撑单元、检测设备的可调安装工位中都有广泛应用，核心作用是为做往复摆动、小角度转动的执行部件提供稳定的安装基准，同时传递铰接位置的径向载荷与小幅轴向窜动力，避免连接部位因长期交变载荷出现应力断裂。从实际使用场景来看，这类支座常作为气缸推杆端部的铰接固定端、传感器安装支架的角度调节基座、输送线挡停机构的摆动支撑座使用，安装时靠背部立板的两个通孔穿装螺栓固定在设备型材框架或安装立面上，前端的双耳同轴孔用来穿装铰接销轴，和配套的连杆、摆臂、执行件端部形成转动副，允许被连接件在双耳的间隙范围内绕销轴轴线做定角度转动，不会出现卡滞或偏磨。

　　设计这类支座时，首先要确定的是安装边界：背部立板的两个安装孔中心距需要匹配常用的工业铝型材槽距或设备安装面的预留孔位，避免现场安装时出现孔位错位需要重新打孔的问题；立板的厚度要根据额定承载的径向载荷计算，保证螺栓锁紧后立板不会出现弯曲变形，本次结构中立板与底板连接位置增设了三角形加强筋，筋板从立板中部斜向延伸到底板上表面，刚好覆盖立板与底板的直角连接区域，这个位置是整个支座应力最集中的部位，常规无筋结构在承受大载荷铰接拉力时，很容易在直角焊缝位置出现开裂，增设斜向筋板后可以将立板受到的拉力分散传递到底板整个平面，大幅降低连接位置的应力集中系数，实际测试中同等板厚下，带筋结构的抗弯曲承载能力比无筋结构提升60%以上。

　　前端的双耳铰接部分设计时，首先要保证两个耳片的同轴度，同轴度公差需要控制在0.02mm以内，否则穿装销轴后会出现转动卡滞，长期使用还会造成销轴与孔的偏磨，缩短铰接副的使用寿命；耳片的内孔需要根据配套销轴的直径做公差配合设计，常规间隙配合选H7/g6即可满足大部分转动场景需求，如果是需要频繁摆动的工况，还可以在内孔位置加装铜套或自润滑轴承，降低摩擦系数减少磨损。耳片的外侧做了圆弧过渡处理，避免尖锐棱角在安装调试时划伤操作人员，同时也能减少耳片端部的应力集中，避免受冲击载荷时耳片从根部断裂。

　　底板部分的长度设计需要兼顾整体结构刚性与安装空间，底板从立板位置向前延伸至双耳根部，整个下表面为精加工平面，平面度公差控制在0.05mm以内，保证安装时和安装基面完全贴合，不会出现局部悬空导致的锁紧变形；底板与双耳、筋板、立板的连接位置全部做了圆角过渡，避免直角位置的应力集中，同时也能减少铸造或机加工过程中的应力残留，防止零件长期使用后出现变形。

　　从安装适配性来看，这类支座的整体外形尺寸紧凑，背部安装孔的沉头设计可以让螺栓头完全沉入孔内，不会突出立板表面影响安装贴合度；前端双耳的间隙宽度可以适配不同厚度的连杆端部，常规设计下间隙值比配套连杆厚度大0.2-0.5mm，既保证转动时不会出现轴向窜动过大，也不会因为间隙过小导致转动卡滞。在实际选型使用时，需要根据铰接位置的最大工作载荷核算耳片的剪切强度与筋板的抗弯强度，同时确认销轴孔的直径与配套销轴匹配，安装时要保证背部安装面的平面度，避免强行锁紧螺栓导致支座整体变形，影响铰接副的转动顺畅度。对于有防腐需求的使用场景，这类支座可以做镀锌或发黑处理，提升表面防锈能力，适应潮湿或有轻微腐蚀的工业环境。
