开槽锁紧式城堡冠螺母结构设计

　　在重载传动、交变载荷工况的机械连接场景中，普通六角螺母极易因振动冲击出现螺纹副松脱问题，城堡冠螺母正是针对这类防松需求开发的专用紧固件，其顶部开槽结构可配合开口销穿过螺栓杆部的径向通孔，实现螺纹副的机械锁止，彻底规避仅靠螺纹预紧力防松的失效风险。这类螺母常应用在汽车底盘转向节连接、矿山设备传动轴固定、重型工程机械轮边装配、风电设备变桨机构锁紧等对连接可靠性要求极高的部位，一旦松脱可能引发传动失效、部件脱落等严重安全事故，因此其结构设计的合理性直接关系到整套设备的运行稳定性。

　　从结构功能来看，该螺母主体保留了标准六角螺母的扳拧接触面，可适配常规开口扳手、套筒扳手的拧紧操作，无需特殊工装即可完成装配，兼顾了通用安装便利性与专用防松性能。顶部均匀分布的六个开槽是核心功能结构，槽的宽度与深度严格匹配对应规格开口销的尺寸，开槽位置与内螺纹的同轴度、槽间角度公差直接影响开口销的穿装顺畅度，若槽位偏移会导致开口销无法顺利穿过螺栓孔，或是穿装后存在剪切应力集中，大幅降低锁止可靠性。螺母下端的承压面设计有平整的支撑环带，可保证拧紧时与被连接件表面均匀贴合，避免局部应力集中造成被连接件表面压溃，同时支撑面的平面度公差控制在0.05mm以内，防止拧紧过程中出现偏载导致螺纹副受力不均。

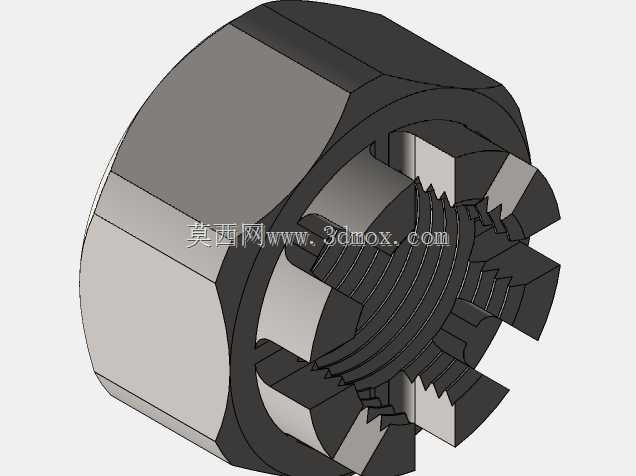

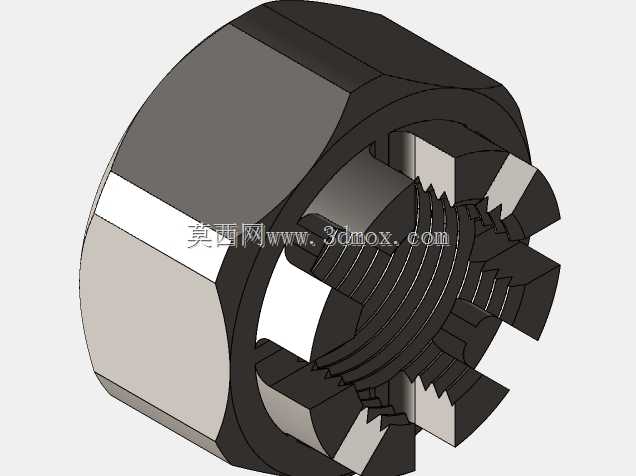

　　建模过程中首先需要确定螺纹规格对应的基础尺寸，以常用的M20规格为例，六角对边尺寸取30mm，螺母总高度控制在18mm，其中顶部开槽段高度占总高度的三分之一，开槽深度为6mm，槽宽3.2mm适配直径3mm的标准开口销。建模时先绘制六角外形的拉伸基体，完成内螺纹的螺旋扫描切除，注意螺纹收尾段的退刀结构要符合紧固件加工工艺，避免出现应力集中的锐边；之后在顶部圆周方向阵列切除六个均匀分布的矩形槽，槽的边缘做0.2mm的倒角处理，既可以去除加工毛刺，也能引导开口销顺利穿入。内螺纹与外六角的同轴度是建模时需要重点管控的形位公差，若同轴度超差，会导致扳拧时受力偏斜，拧紧后螺纹副的接触应力分布不均，长期交变载荷下容易出现螺纹滑牙。

　　安装边界方面，该螺母需要配合带径向通孔的六角头螺栓或螺柱使用，螺栓末端的通孔位置需要与螺母顶部开槽位置对齐，穿入开口销后需要将开口销的两个尾部分别掰开卡入相邻的两个槽内，防止开口销在振动中脱出。装配时需要先将螺母拧紧至规定预紧力矩，再转动螺母微调角度使开槽与螺栓孔对齐，禁止为了对齐槽位反向拧松螺母降低预紧力，若对齐偏差过大可更换不同厚度的平垫片调整预紧后的位置，保证预紧力达标同时锁止结构可靠。螺母的承压面侧可根据工况选择加装平垫圈或弹簧垫圈，但注意垫圈内径需要大于螺纹大径，避免垫圈与螺纹干涉影响拧紧效果。在腐蚀环境下使用时，该类螺母常采用镀锌钝化或达克罗表面处理，建模时可预留0.02-0.03mm的镀层厚度余量，保证处理后螺纹配合精度符合要求，不会出现镀层过厚导致的拧入卡滞问题。

　　从受力特性来看，顶部开槽结构会一定程度削弱螺母上端的螺纹啮合强度，因此设计时开槽段的螺纹牙型需要保证完整啮合长度不低于3个螺距，下端完整螺纹段的啮合长度不低于5个螺距，确保整体螺纹连接的强度满足额定载荷要求。开槽根部需要做R0.5mm的圆角过渡，避免应力集中导致螺母在受拉时从槽根位置断裂，这一细节在建模时很容易被忽略，但却是影响零件疲劳强度的关键结构，尤其是在交变载荷工况下，锐边位置的应力集中系数可达光滑部位的3倍以上，很容易萌生疲劳裂纹最终导致零件失效。
